作品包括：

Word设计说明书1份

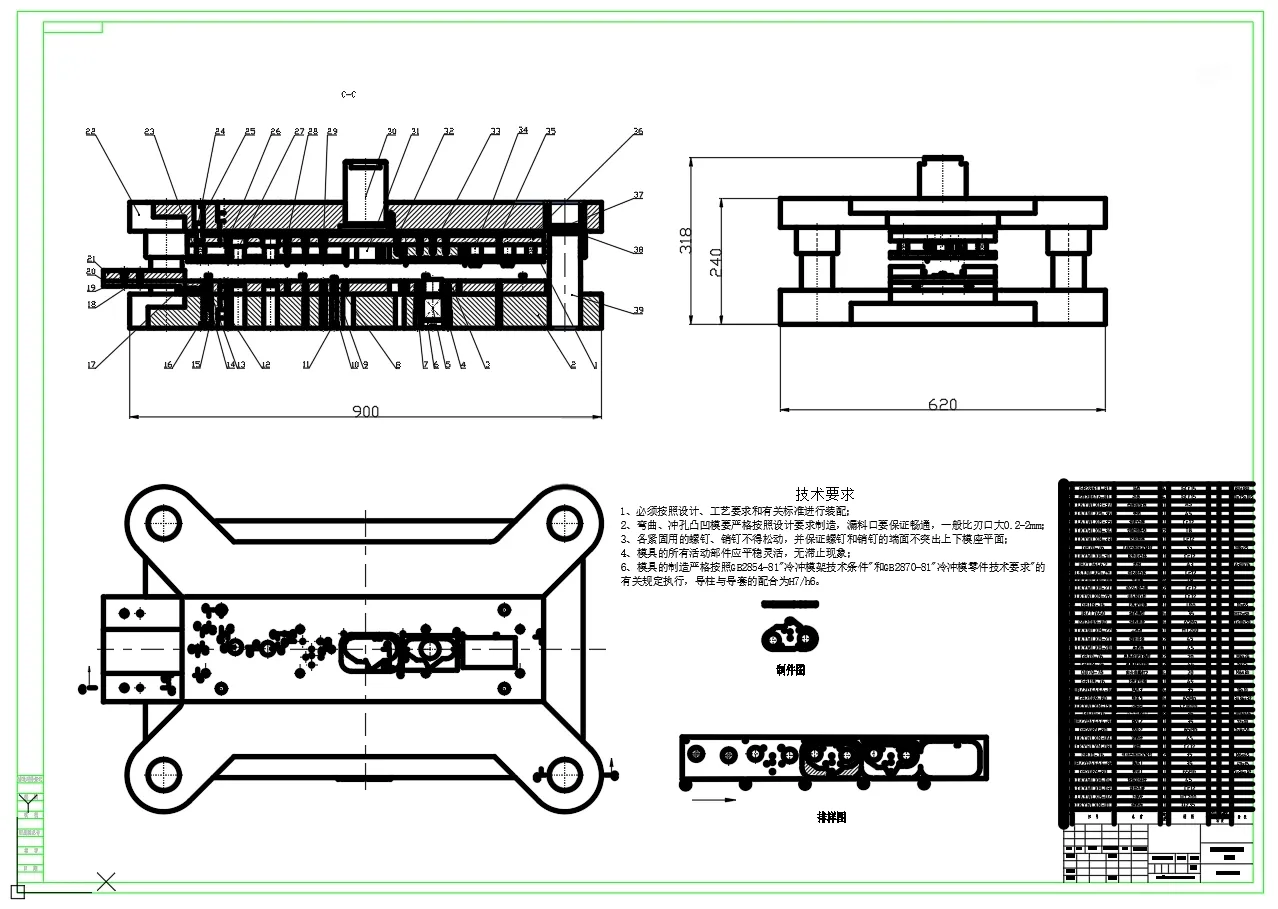

CAD版本图纸，共11张

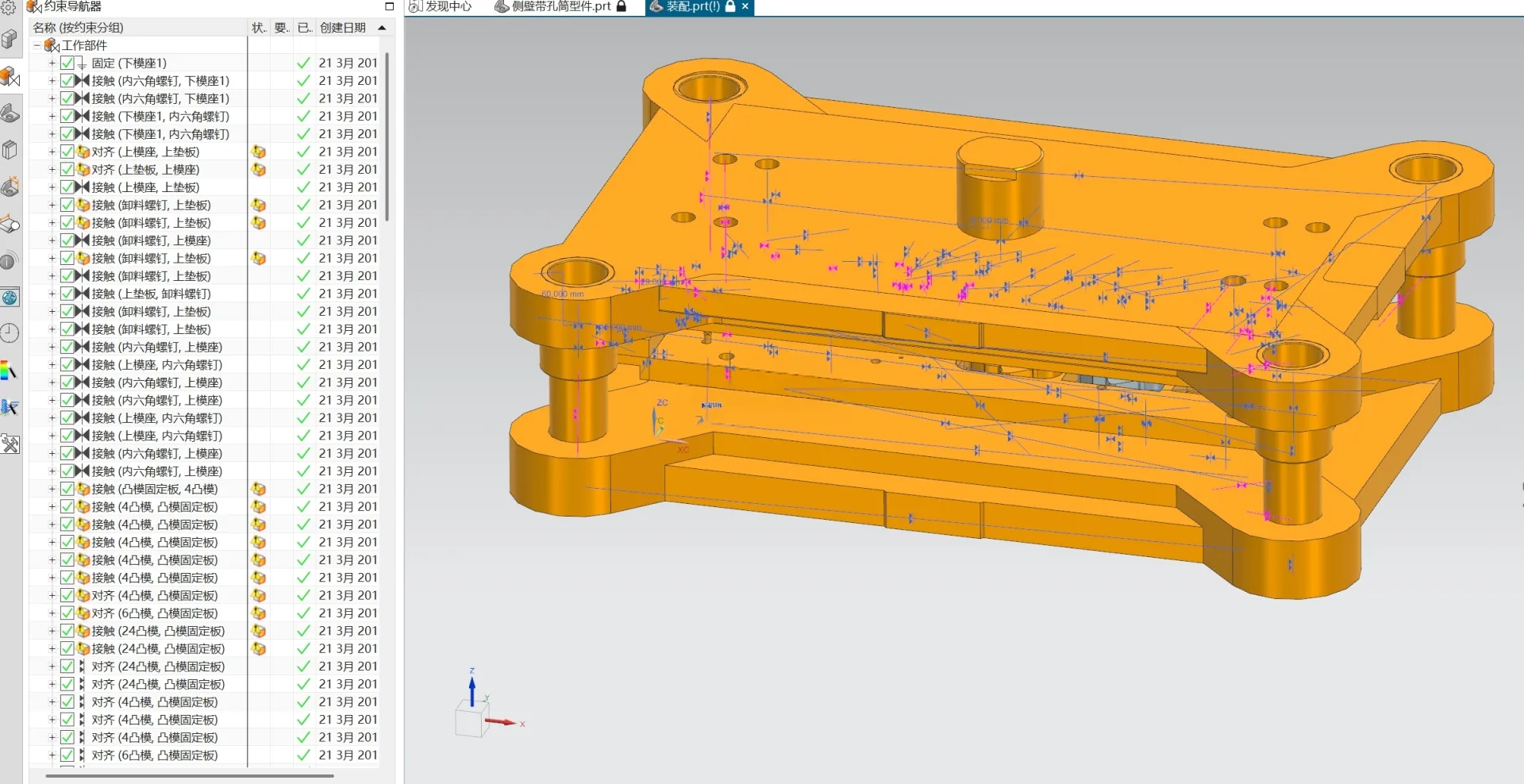

UG三维图一份

摘要

本次设计课题为连接板冲孔压弯级进模设计及数值模拟，是将难以在复合模中复合在一起的工序简单化，分别安排在不同工位上，同时分解复杂的外形或孔型，使被加工制件生产效率更高、精度更高。为了使本次设计更加合理化，利用Autoform分析软件从中辅助，通过观察和研究数值模拟的过程和结果，选择更合适的工序、材料、排样以及凸、凹模的放置等，不仅可以使设计更加精确、合理，还能大大的简化设计的难度，优化模具。另一方面，看似简单的级进模结构同时也在不同方面为设计增加了一定的难度，例如大量的尺寸计算、不断重复的尺寸、许多零件都不能参考标准，需要自己凭经验确定和结构安排时不同零件是否会相互影响等问题。这都是在冲压模具设计过程中需要面对的难题。 整个模具设计大致分为五个工位，依次冲导正孔、冲孔、落料、压弯、切断。整个过程中，从设计的合理性来考虑，只有压弯工位采用倒装结构，其他工位都采用正装结构，并且后面四个工位各安排了一个导正销，作送料精定位，大大增加了加工的精度。
