作品包括：

Word设计说明书1份

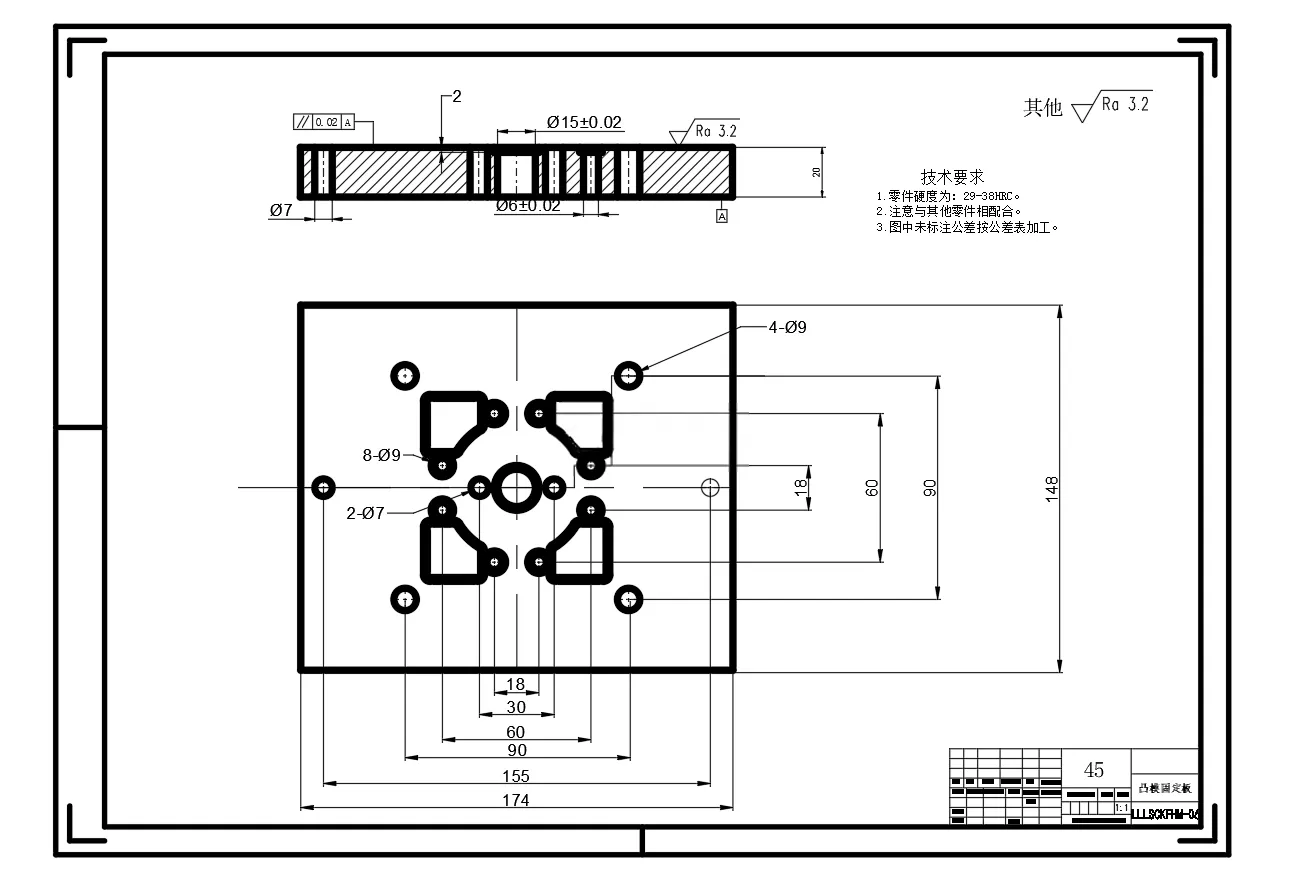

CAD版本图纸，共11张

摘要

本文主要是编写一套冲压复合模的设计。首先，对模具发展的大环境进行一个简要的介绍。其次就是冲压件模具的设计了，在这一环节中包括零件的工艺分析，冲压工艺方案的确定，排样方案的确定还有对模具结构的选择。第三点是进行零部件的设计，包括凸凹模尺寸、刃口尺寸等各种尺寸的计算，弹压卸料装置，定位零件，连接件，模架等选用及设计。第四点是冲压设备的选用，这一环节包括冲裁力及压力中心的计算，压力机类型及选择和模具的安装、闭合高度的校核。此时，我们将所有的零件在UG里进行装配，得出三维模具图，接着UG导出CAD，得到二维装配图。最后运用Autoform软件对所选用的冲裁件进行有限元分析，验证在设计中的工序以及冲裁件能够被冲裁的可行性。以上环节全部完成后，一套完整的冲压模具也设计完成。
