作品包括：

Word设计说明书1份

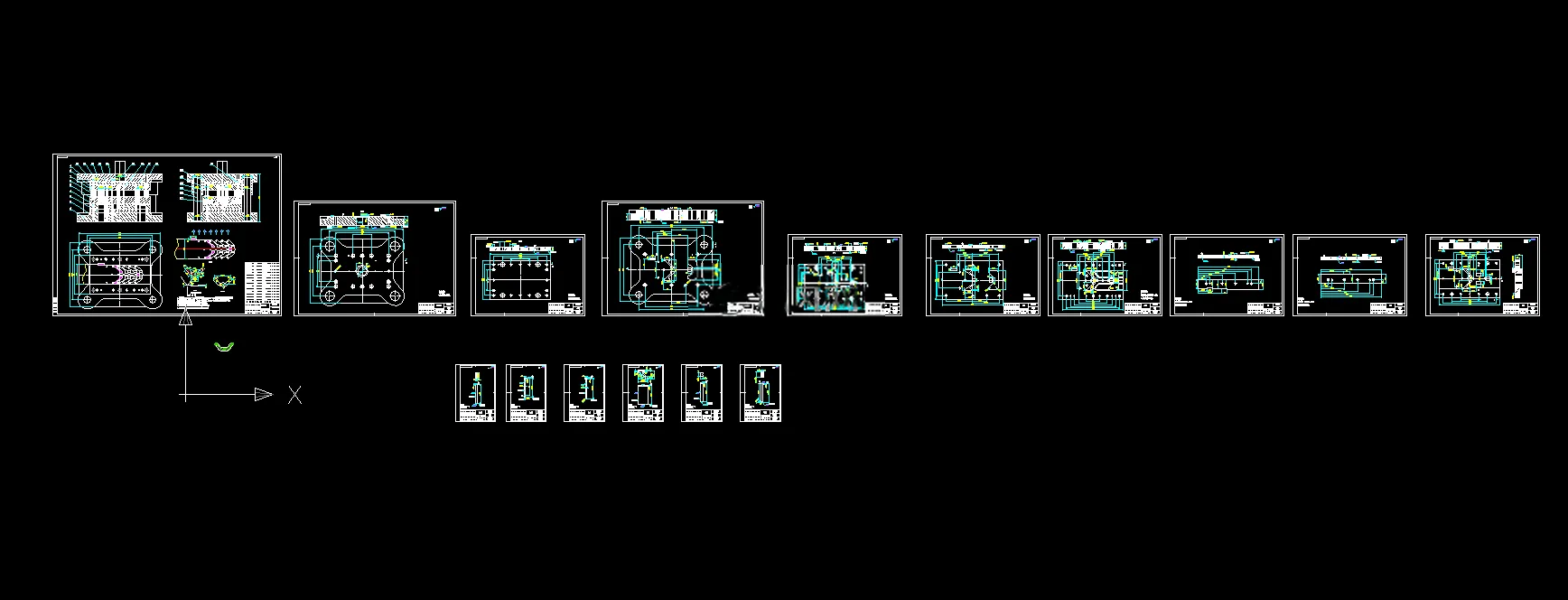

CAD版本图纸，共15张

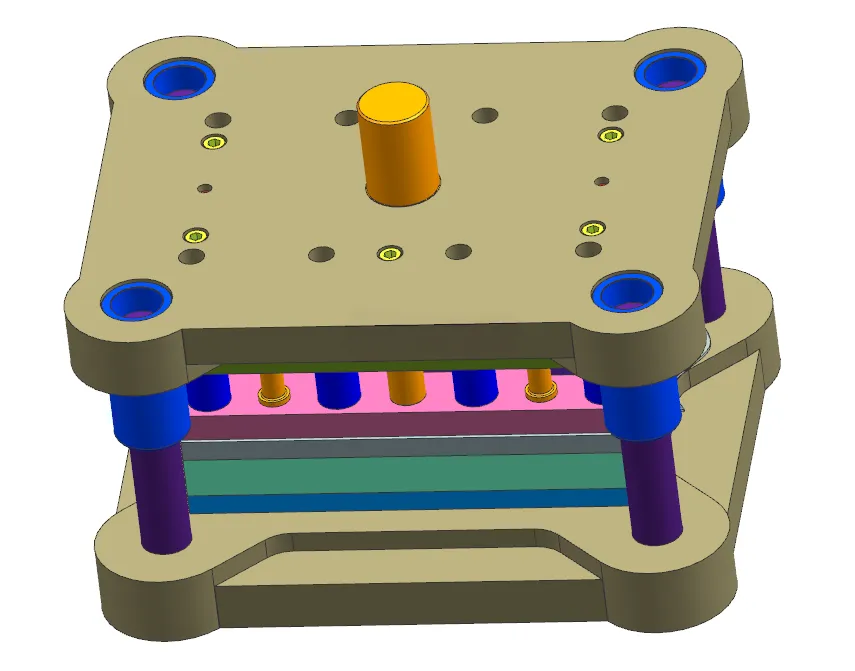

UG三维图一份

摘要

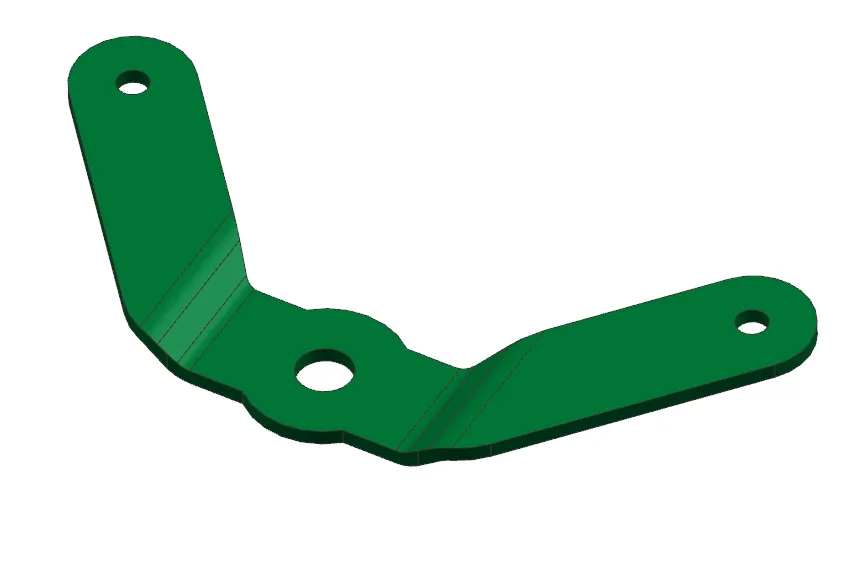

本课题针对 2.0mm 厚防锈铝板材质的平板电脑夹持支架开展级进模设计，零件包含冲孔、卷圆、弯曲、落料等工序，精度按 IT14 执行，确定冲孔卷圆弯曲落料的级进加工工艺。 先对零件做工艺分析，以中性层法计算弯曲件毛坯展开尺寸；完成排样设计，采用侧刃 + 导正销定位，确定送料步距、搭边值并核算材料利用率。计算冲裁力、卸料力、推件力、弯曲校正力，用解析法求取压力中心，选定 J2335 开式压力机。 按照分开计算法确定凸、凹模刃口尺寸与合理冲裁间隙，完成凹模板、凸模固定板、凸模、垫板等成型零部件设计；选用弹性卸料机构，配置导柱导套、压入式模柄及标准紧固件。对压力机的公称压力、滑块行程、模柄孔、闭合高度逐项校核，选定模具工作零件材料并确定热处理硬度。 制定模具装配流程与检验要求，完成整套模具三维建模与二维装配图纸绘制。该级进模可实现多工位连续自动化冲压，生产效率高，满足支架零件大批量生产的精度与使用要求。
