作品包括：

Word设计说明书1份

开题报告一份

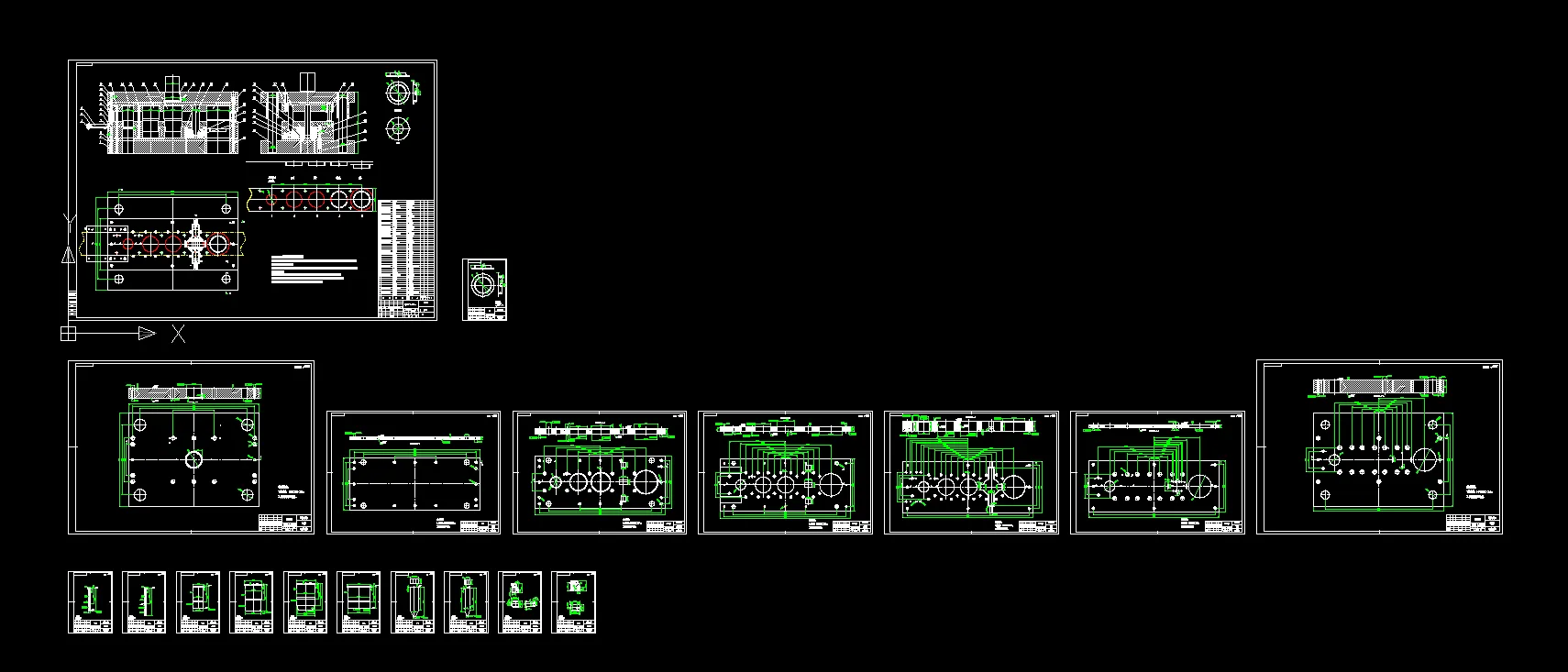

CAD版本图纸，共19张

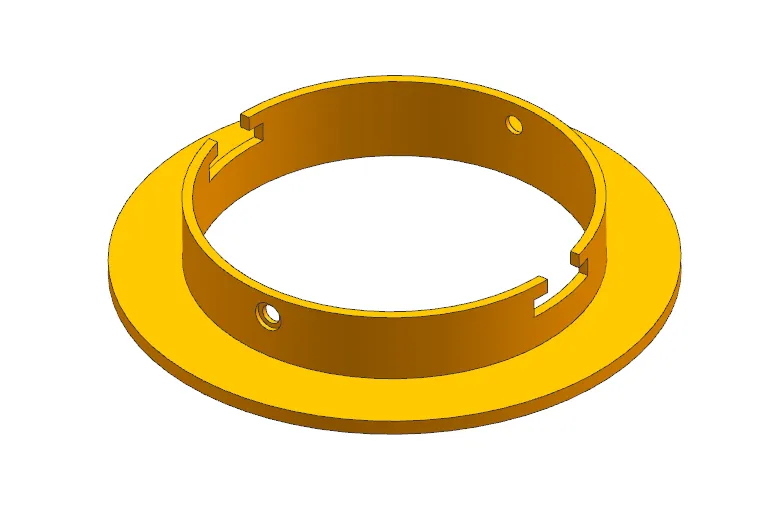

UG三维工件图1张

摘要

本文完成LED射灯灯座级进冲压模具整套设计，零件材料选用Q235钢板，板厚2mm，包含落料、冲孔、翻边、侧冲孔、整形多道工序，适合大批量生产。 先开展零件工艺分析，完成翻边展开计算，计算得出翻边系数0.63大于极限翻边系数0.6，判定翻边可一次成型；确定采用级进模方案，完成排样设计，选定搭边值，算出送料步距、条料宽度，材料利用率75.53%。 进行冲压工艺计算，分别计算冲裁力、卸料力、推件力、侧冲力、翻边力、整形力，得到模具总冲压力1134.6KN；计算压力中心，选用J23160压力机。依据材料厚度确定凸、凹模双面冲裁间隙，按照落料、冲孔、翻边不同工况，计算凸凹模工作尺寸。 开展模具零部件设计：确定凹模板、凸模固定板、凸模、垫板尺寸；凸模采用台阶式固定，材料T8A淬火处理；选用弹性卸料、刚性推件结构，导料板完成条料定位；选用四角导柱钢板模架，确定螺钉、销钉、压入式模柄规格，完成卸料弹簧选型。 对压力机开展多项校核：公称压力、滑块行程、模柄孔尺寸满足使用；模具闭合高度不足，通过增加垫块进行补偿。最后阐述模具装配流程与检测要求，绘制模具装配图。整套级进模具可实现连续自动化冲压，满足该灯座批量生产需求。
