作品包括：

Word设计说明书1份

开题报告一份

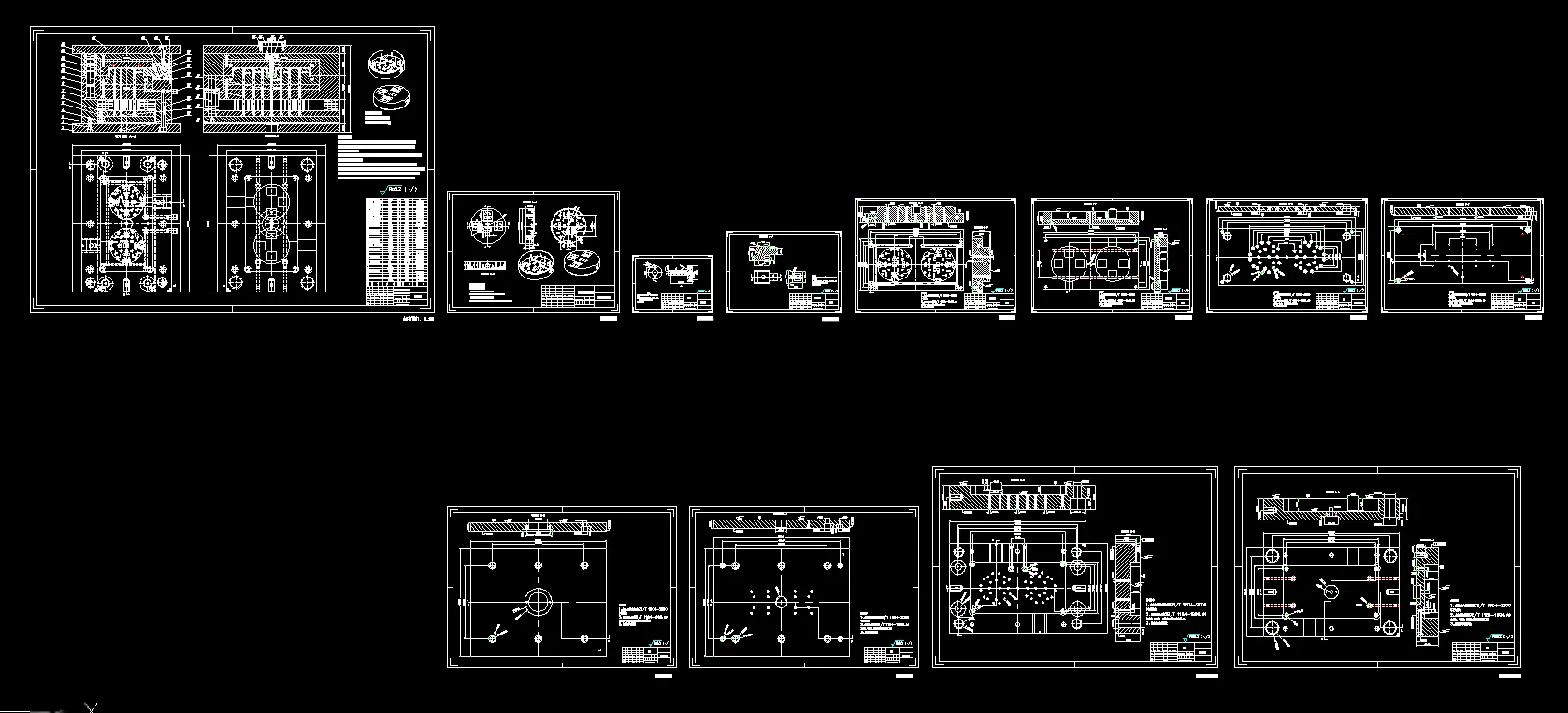

CAD版本图纸，共12张

UG三维图一份

摘要

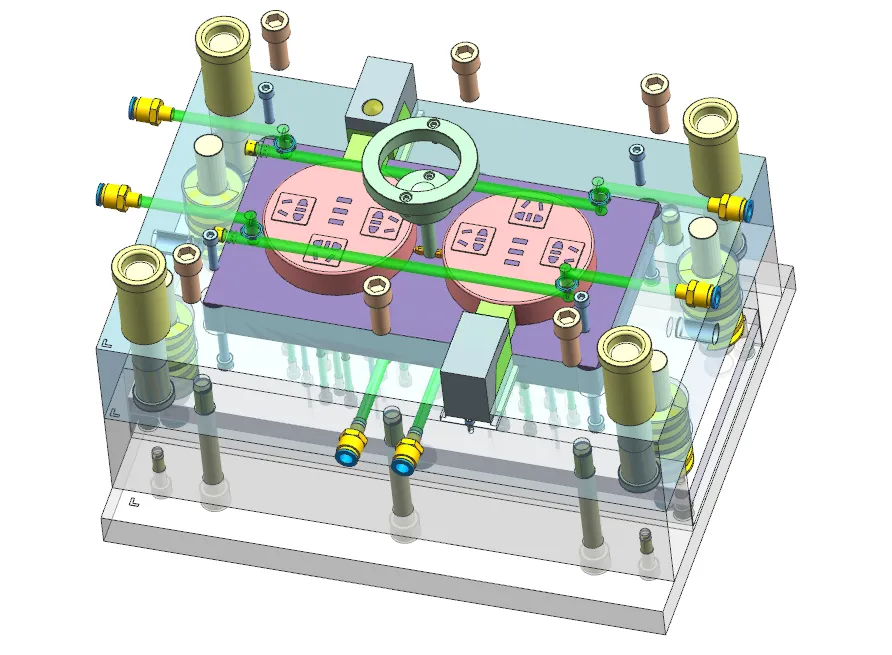

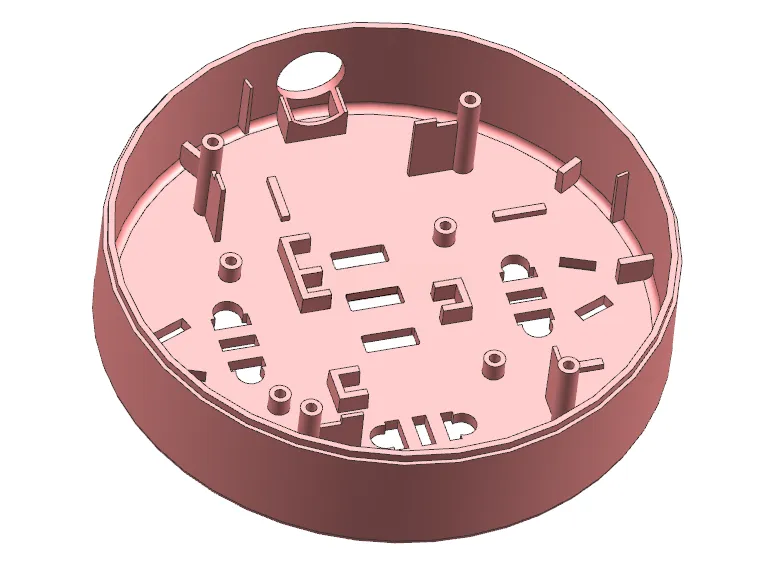

本设计对象为ABS材质充电器外壳，塑件外形尺寸φ130×30mm，平均壁厚2.13mm，单件质量65.96g，关键尺寸MT3级，材料收缩率取0.5%。模具采用**一模两腔**对称布局，分型面选取塑件最大轮廓位置；浇注系统选用侧浇口，搭配Z型冷料穴与拉料杆，依靠分型面、推杆间隙实现排气，完成主流道、分流道、浇口尺寸核算。 塑件侧面存在侧孔倒扣，设计斜导柱滑块侧向抽芯机构，计算抽芯行程7.5mm与抽芯力。成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算并校核型腔侧壁模板强度；冷却系统采用环绕式水冷回路，水道直径10mm，设定成型周期40s。推出机构布置14根φ6台肩推杆与8根推管实现均匀顶出，完成脱模力与推杆推管强度校核，配置复位杆弹簧复位机构。 选用CI型标准模架CI3350A80B90C90，匹配XSZY500/350卧式注塑机，依次校核注射量、锁模力、注射压力、模具安装厚度、开模行程，全部满足生产条件。整套模具借助UG完成三维建模与CAD工程图纸绘制，模具各机构动作可靠，可实现充电器外壳大批量注塑成型，保障塑件成型品质。
