作品包括：

Word设计说明书1份

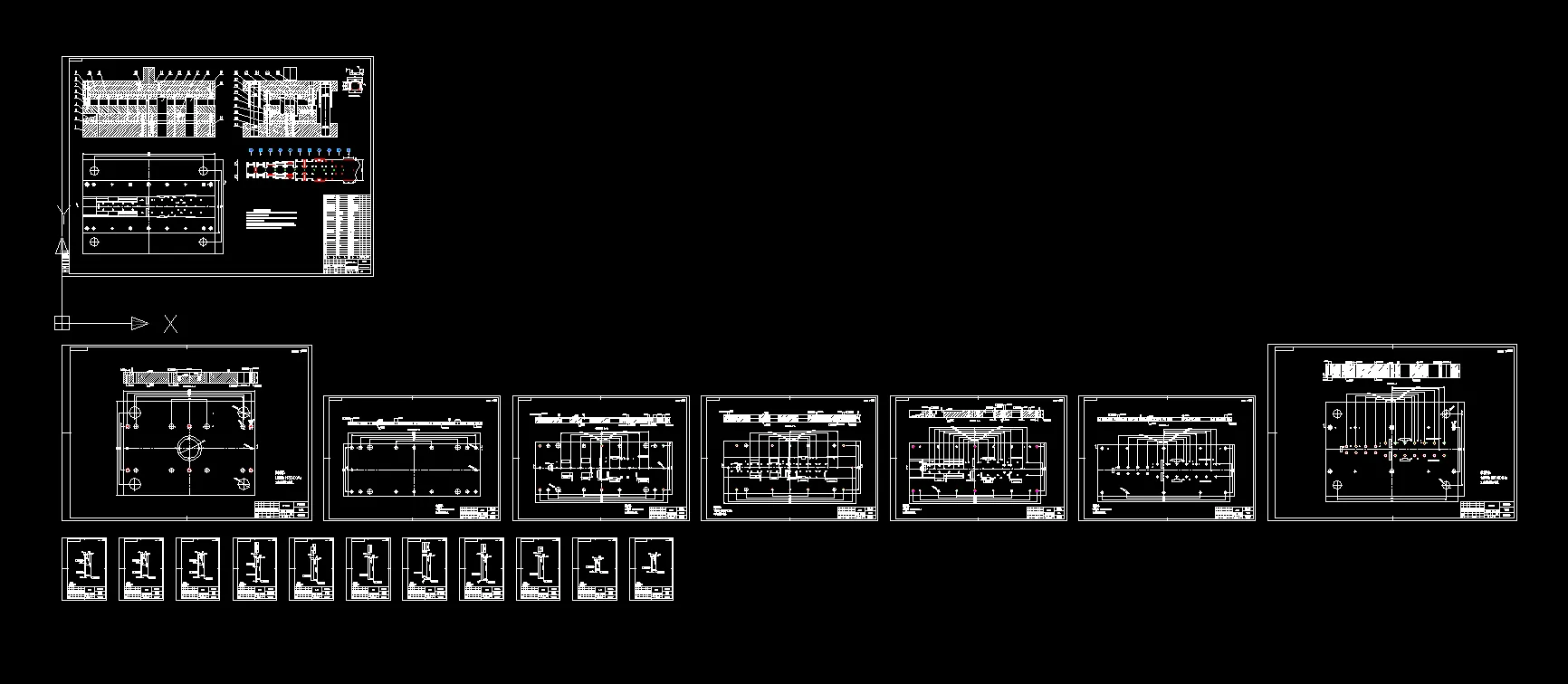

CAD版本图纸，共19张

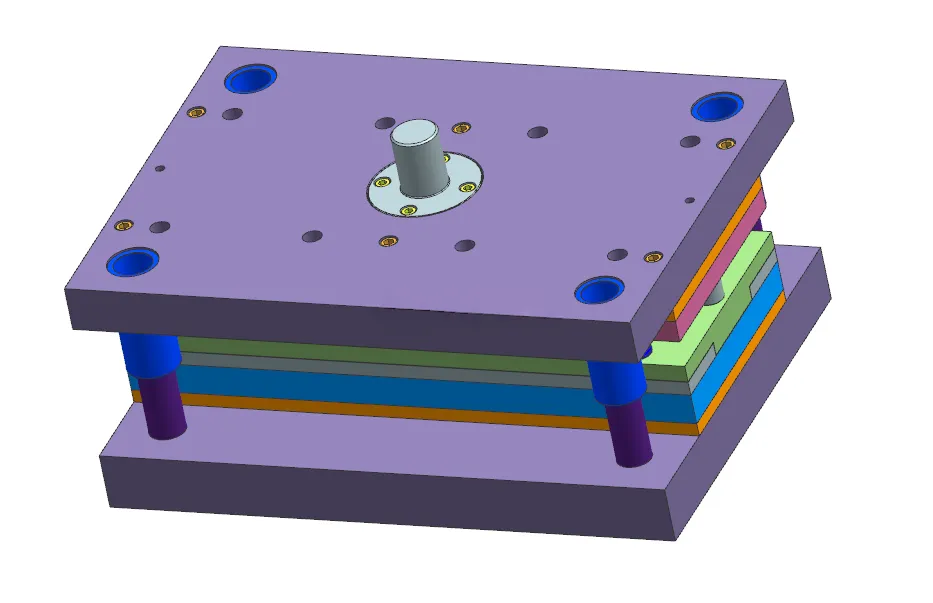

UG三维图一份

摘要

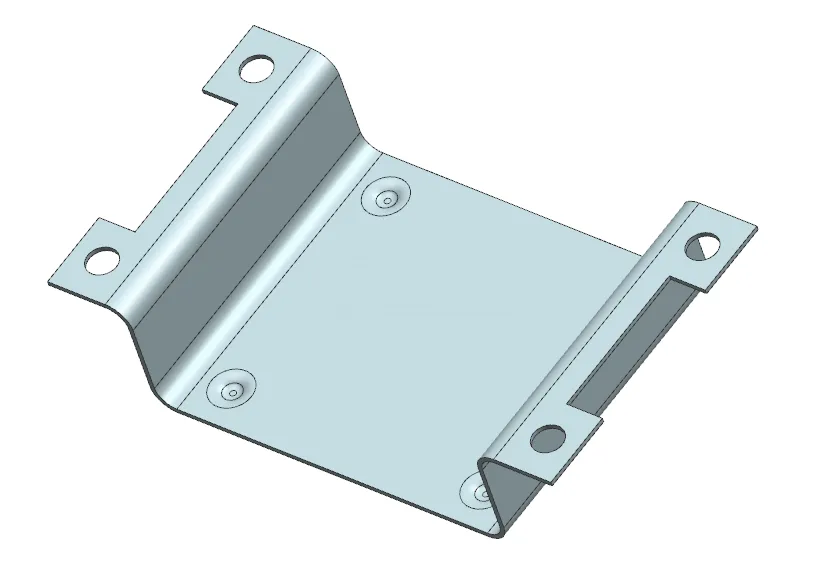

本设计对象为08F材质电器外壳，料厚0.6mm，零件属于U形弯曲件，包含冲孔、起伏成型、多次弯曲、落料工序，未注尺寸IT12级。对比单工序模、复合模方案，选用**11工位级进模**实现大批量连续自动化冲压。 采用单侧载体竖排有废料排样，工位依次为侧刃与导正孔、起伏成型、冲孔、多道切边、空位、两次分步弯曲、空位、落料；确定搭边、送料步距46.6mm、条料宽度103.52mm，材料利用率75.06%。计算各工位冲裁力、弯曲力、校正力、成型力，模具总工艺力275.5kN，完成压力中心计算；选定J2363开式可倾压力机。确定冲裁、弯曲凸凹模间隙，考虑弯曲回弹并预留修磨量，完成各工位凸凹模刃口尺寸计算。 模具选用四角导柱钢板模架；凸、凹模采用Cr12，卸料板、固定板、垫板选用45钢；配置弹簧式弹性卸料机构，采用侧刃+导正销+浮升导料销定位，选用标准模柄、螺钉销钉；完成凹模、凸模、卸料板、固定板、垫板等零部件尺寸与结构设计。 对压力机公称压力、滑块行程、模柄孔、闭合高度逐项校核，模具闭合高度偏小，生产时需加装垫板适配安装。说明模具工作原理，借助CAD完成零部件与装配图纸绘制。整套级进模可完成零件全部成型工序，结构合理，满足批量生产需求。
