作品包括：

Word设计说明书1份

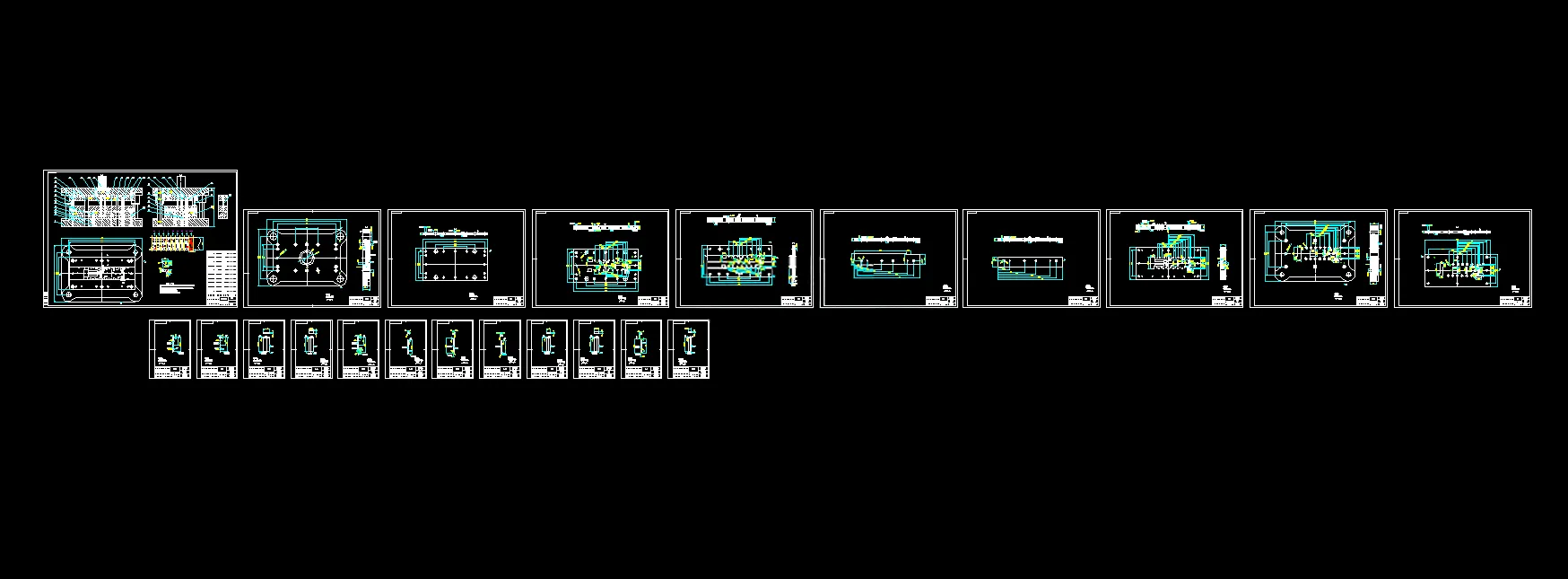

CAD版本图纸，共22张

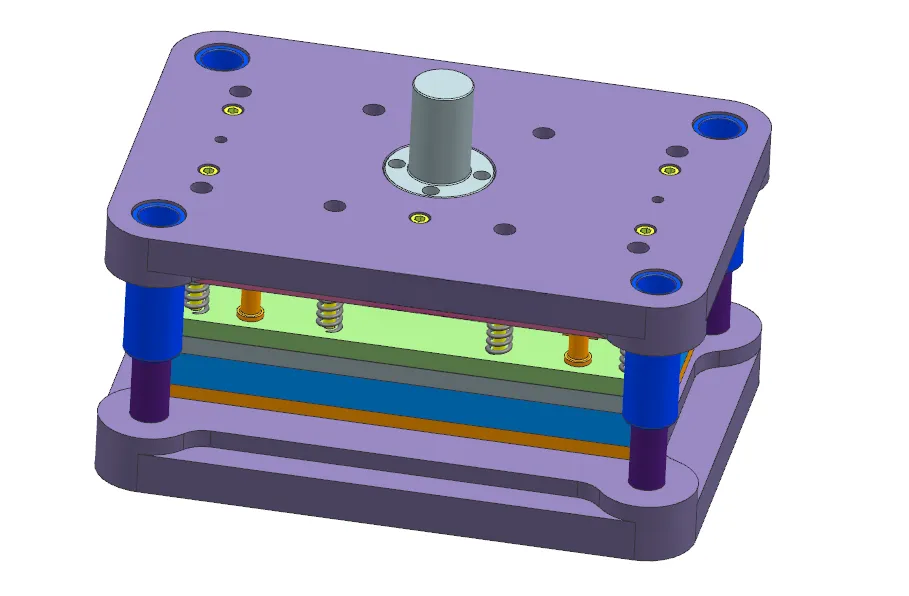

UG三维图一份

摘要

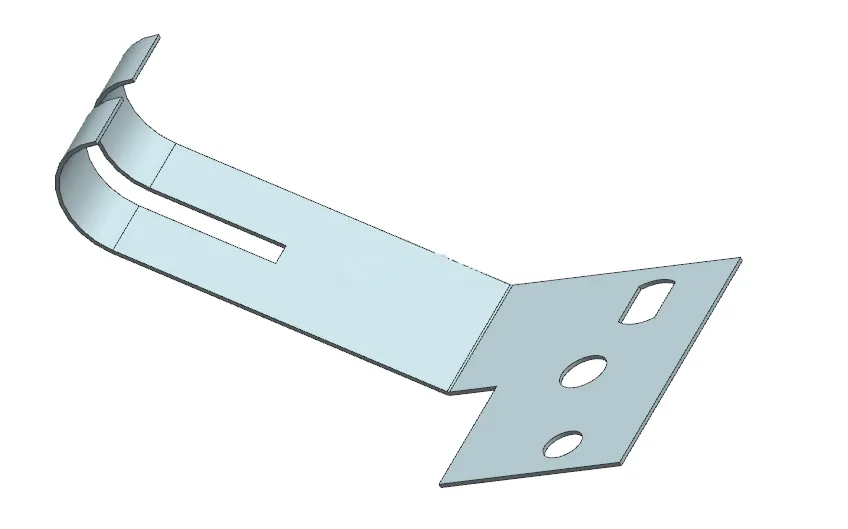

本设计对象为SUS301材质复印机板簧，板厚0.3mm，零件包含多处弯曲、冲孔工序，未注尺寸按IT14级。对比单工序模、复合模方案后，选用**9工位级进模**实现大批量连续冲压。 对比三种排样方案，选用材料利用率最高的中间载体对排方案，送料步距28.4mm，条料宽度81.4mm，材料利用率69.3%；工位依次为冲侧刃导正孔、切边、多次切边、空位、分步折弯、空位、落料。计算冲裁力、弯曲力、校正力，模具总工艺力234.6kN，求解压力中心；针对不锈钢弯曲回弹预留试模调试余量，完成凸凹模刃口尺寸与冲裁、弯曲间隙计算。 模具选用四角四导柱钢板模架；凹模采用Cr12，凸模选用T8A，固定板、垫板选用45钢；多数凸模采用台阶式固定，配置弹簧弹性卸料机构，依靠导料板完成条料导向。初选J2363开式可倾压力机，对公称压力、滑块行程、模柄孔逐项校核，模具闭合高度不足，生产时需加装垫板适配安装。 整套模具利用CAD、UG完成零部件及装配图纸绘制，可连续完成板簧全部冲压工序，模具结构稳定，能够满足零件批量生产需求。
