作品包括：

Word设计说明书1份

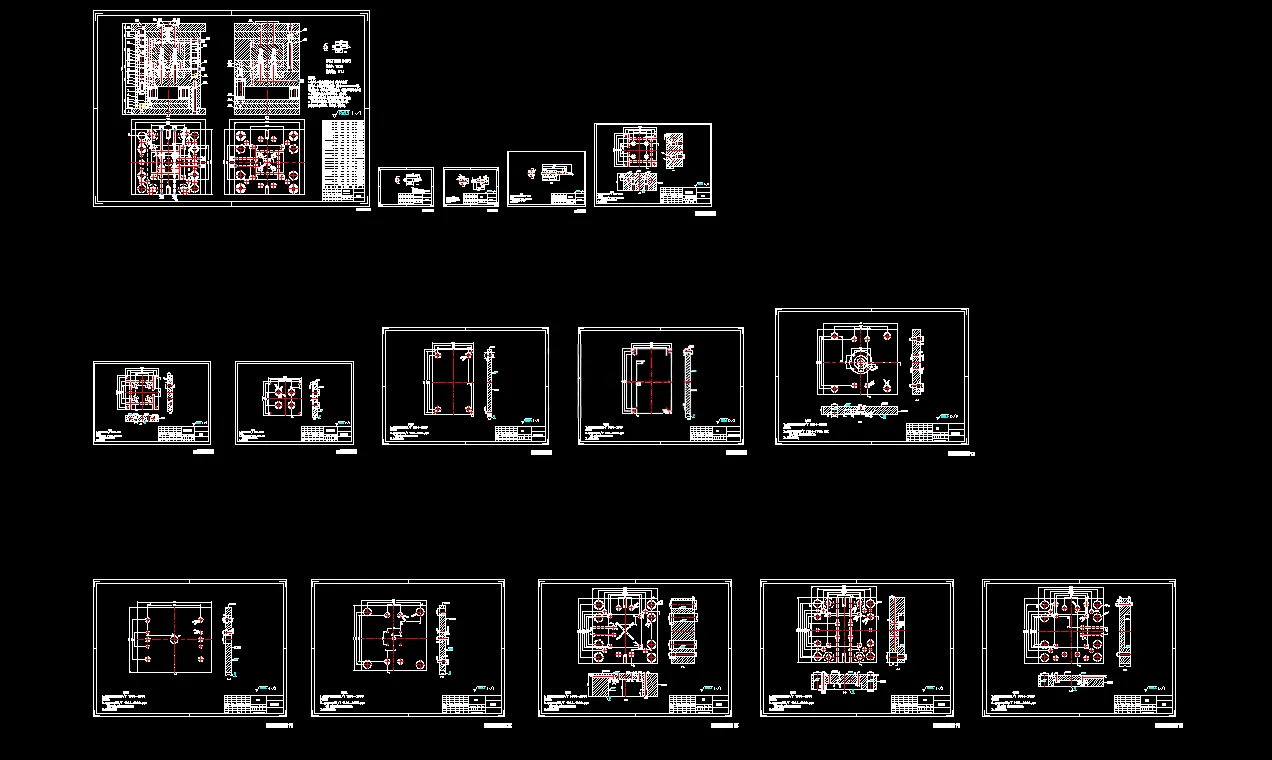

CAD版本图纸，共15张

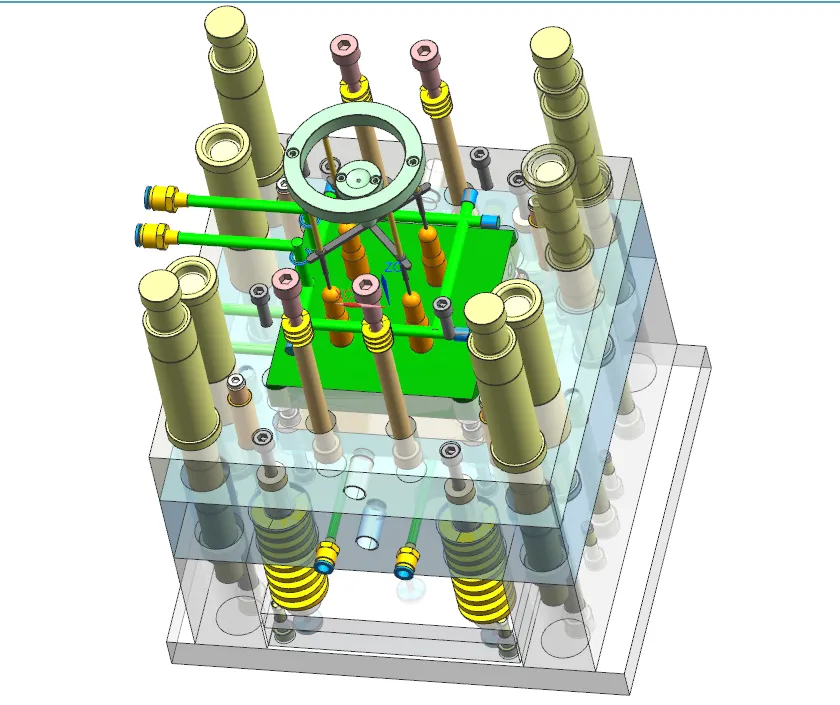

UG三维图一份

摘要

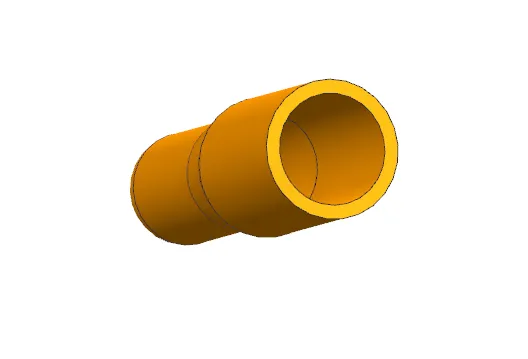

本文开展橡胶护套注塑模具设计，塑件材料选用丁腈橡胶（NBR），塑件尺寸为20×67.4mm，平均壁厚1.93mm，单件体积6.66cm。设计采用一模四腔布局，综合塑件结构完成分型面、浇注系统设计，选用点浇口，搭配Z形冷料穴，依靠分型面间隙实现自然排气。 成型零件采用镶嵌式型腔与型芯结构，运用平均尺寸法完成型腔、型芯尺寸计算，并对模板开展强度校核。设计环绕式冷却水循环冷却系统，合理确定冷却管道直径，保障塑件均匀冷却。脱模机构采用推杆推出，配备复位杆弹簧复位机构与导柱导套导向组件，保障开合模与脱模稳定。 选用XSZY250/160注塑机、LKM标准DCI型模架，完成注射量、锁模力、注射压力、安装尺寸及移模行程校核。整套模具兼顾加工工艺、成型质量与生产效率，可满足橡胶护套批量注塑生产要求。
