作品包括：

Word设计说明书1份

开题报告一份

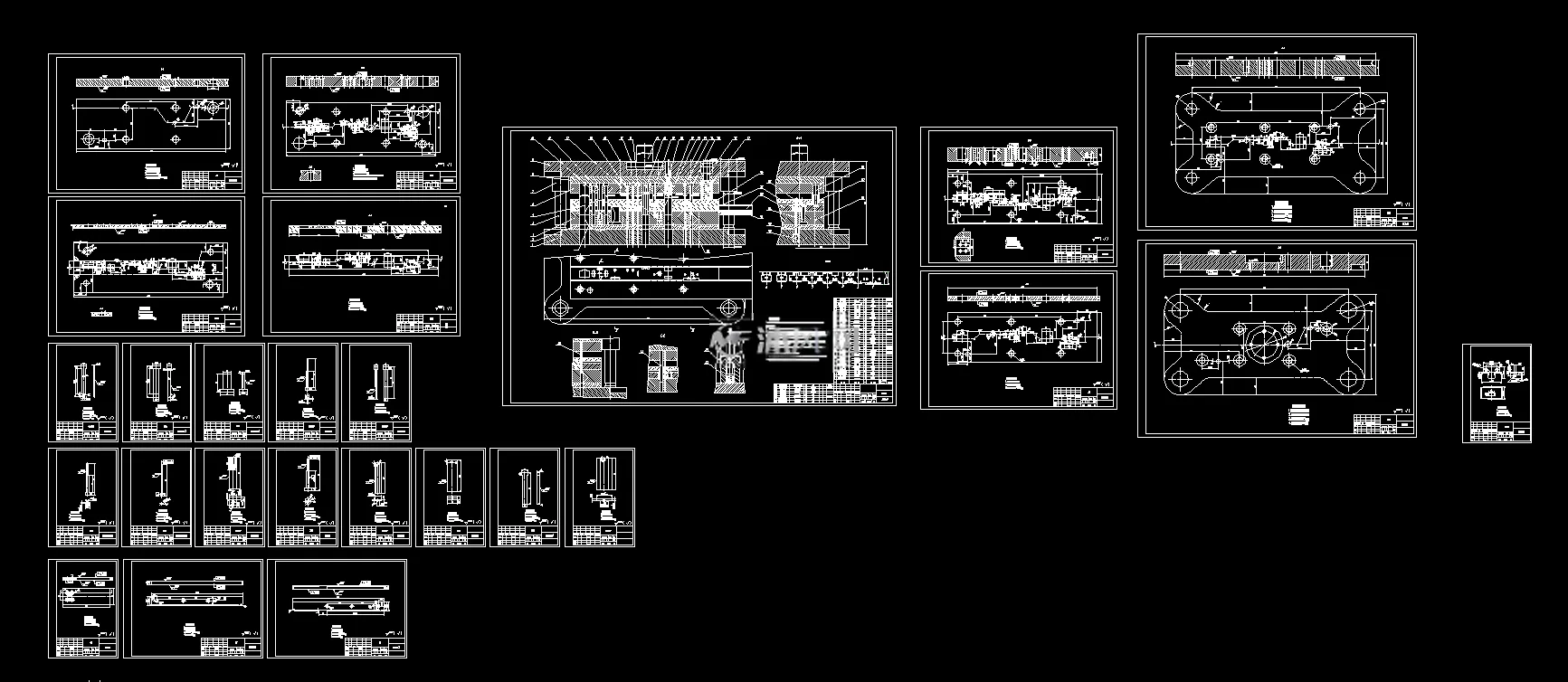

CAD版本图纸，共24张

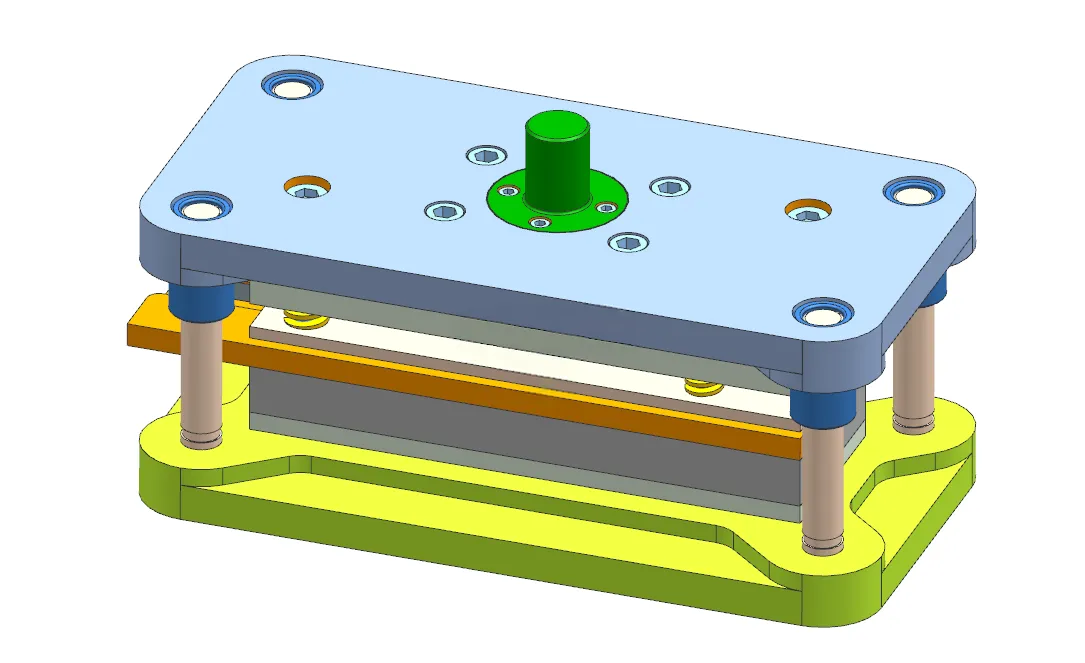

UG三维图一份

摘要

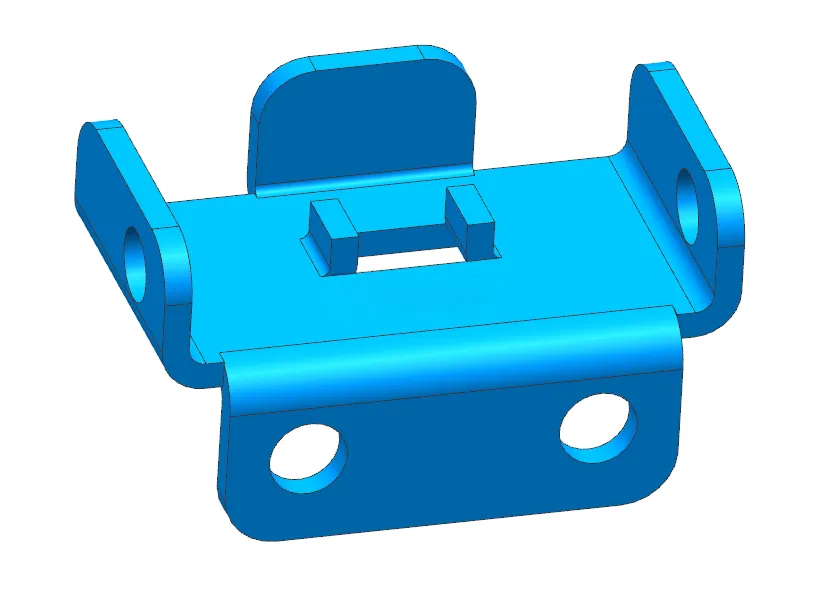

本设计对象为Q215A材质不锈钢支座，板厚1.5mm，零件包含多道弯曲、切舌、冲孔结构，未注尺寸执行IT14级。对比单工序模、复合模方案后，选用**8工位级进模**实现大批量连续冲压。 排样采用单排载体方案，送料步距46mm，条料宽度40mm，材料利用率53.15%；工位依次为冲侧刃与冲孔、多次切边、弯曲、切舌折弯、落料；采用侧刃+导正销+导料板组合完成条料定位。计算总冲压力330.3kN，求解压力中心，确定冲裁、弯曲间隙，对弯曲回弹预留试模修磨余量，完成凸凹模刃口尺寸计算。 模具选用四角四导柱钢板模架；凸模采用Cr12MoV，凹模选用T7钢，固定板、垫板选用45钢；采用弹簧式弹性卸料机构。初选J2363开式可倾压力机，依次校核公称压力、滑块行程、模柄孔、闭合高度，模具闭合高度不足，生产需加装垫块调节。 整套模具可连续完成支座全部冲压工序，使用CAD完成模具零部件及装配图纸绘制，能够满足零件批量生产要求。
