作品包括：

Word设计说明书1份

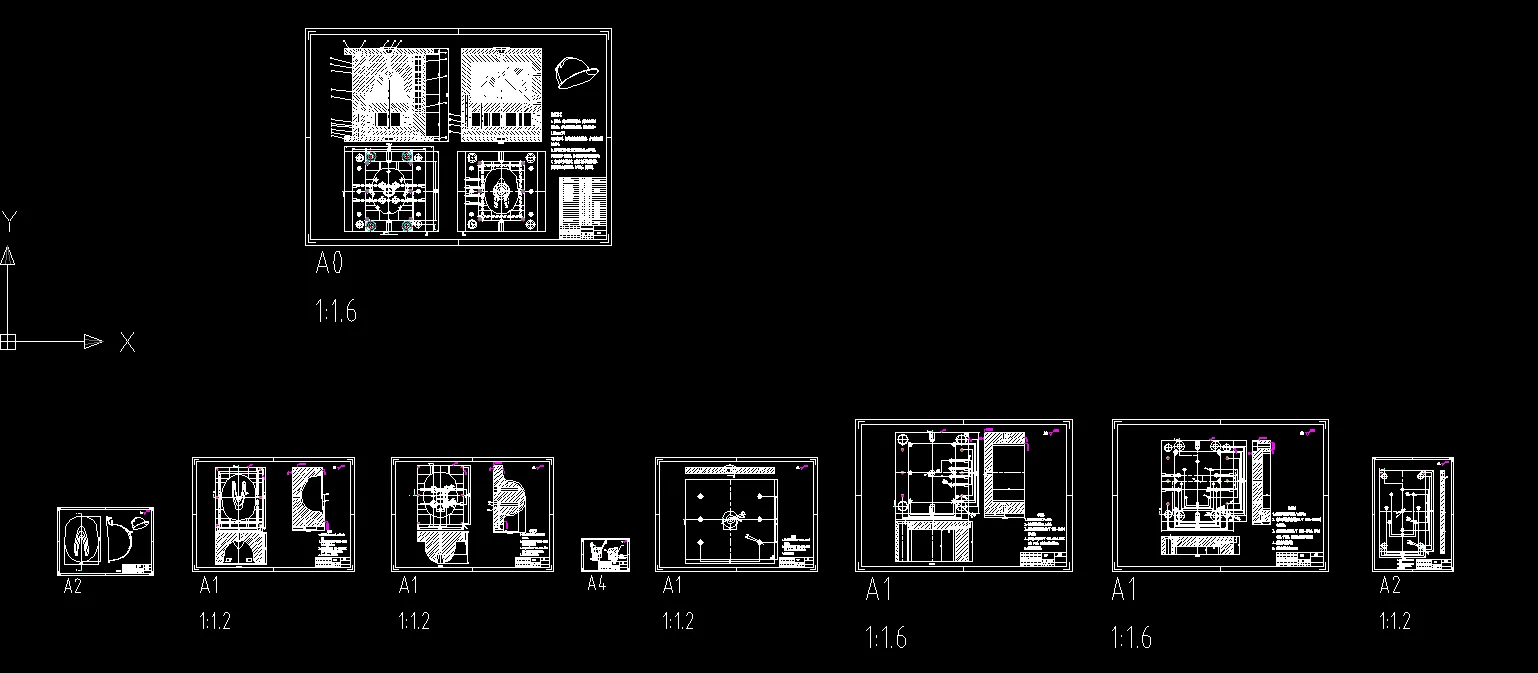

CAD版本图纸，共9张

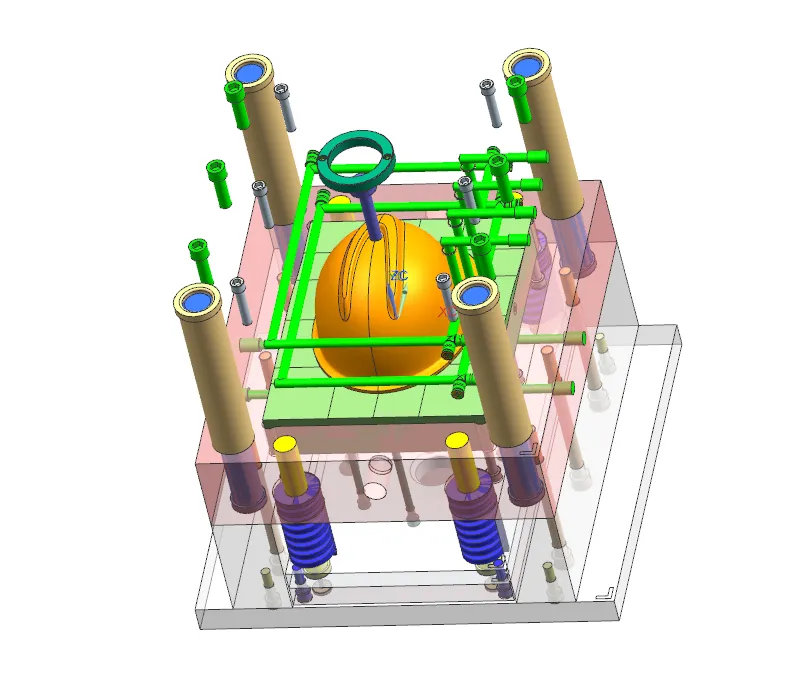

UG三维图一份

摘要

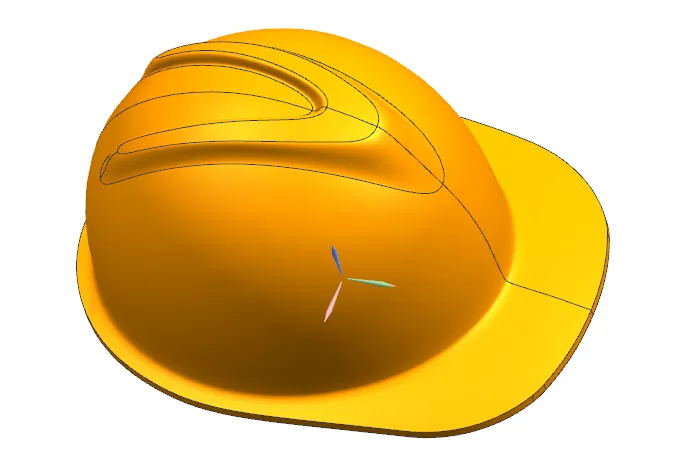

本文针对ABS材质安全帽塑件开展两板注塑模具设计，塑件外形尺寸283.3mm×210mm×157.56mm，平均壁厚2.96mm，精度等级MT4，采用**一模一腔**布局，分型面设置在塑件最大轮廓底面。 浇注系统选用直浇口，不设置分流道，依靠分型面间隙实现排气；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸计算，并对型腔侧壁、底板开展强度校核。推出机构采用14根Φ6推杆均匀顶出，配备复位杆弹簧复位机构；冷却系统采用环绕式水冷回路，水道直径取12mm。 选用CI4550A250B110C150标准两板模架，匹配XSZY1000/450注塑机，完成注射量、锁模力、注射压力、开模行程及模具安装尺寸校核。借助UG完成模具三维建模与二维工程图绘制，模具结构可靠，能够实现安全帽批量注塑生产，为同类大型壳体塑件模具提供设计参考。
