作品包括：

Word设计说明书1份

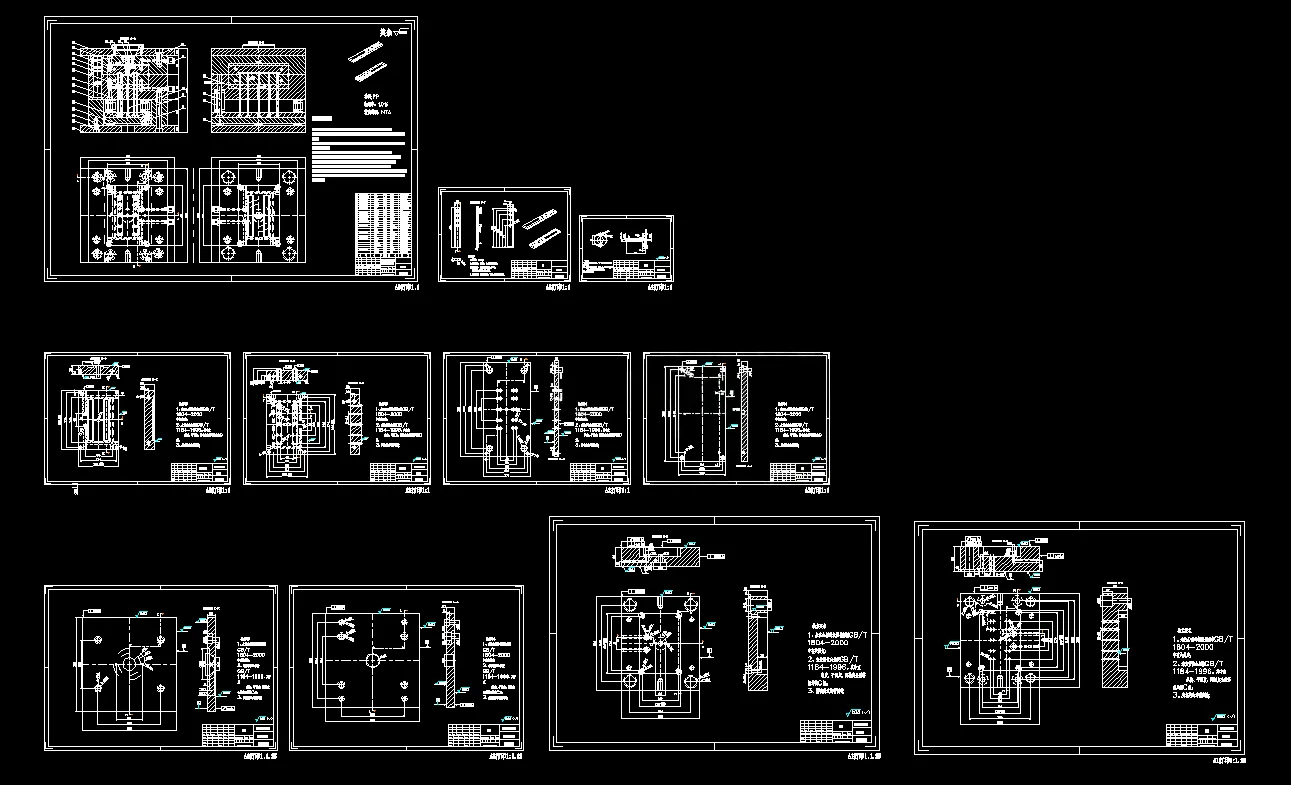

CAD版本图纸，共10张

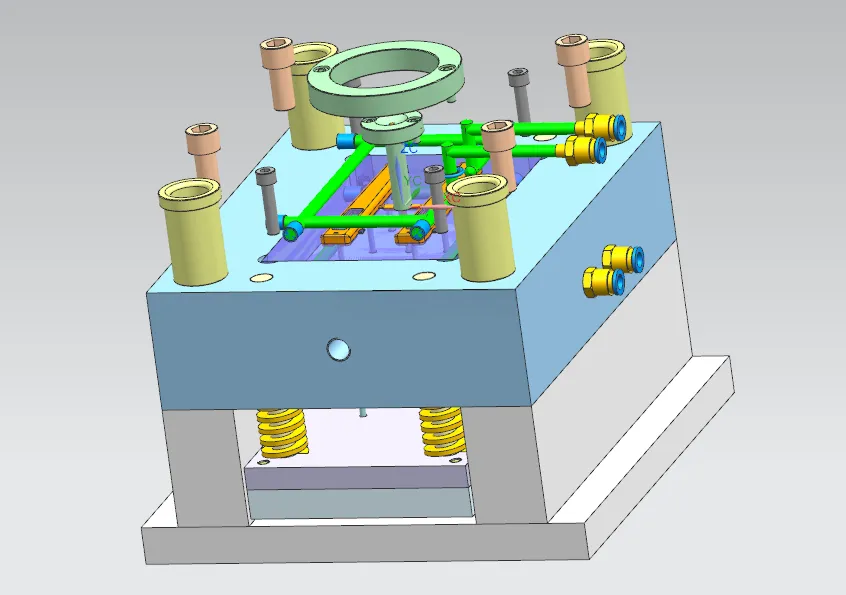

UG三维图一份

摘要

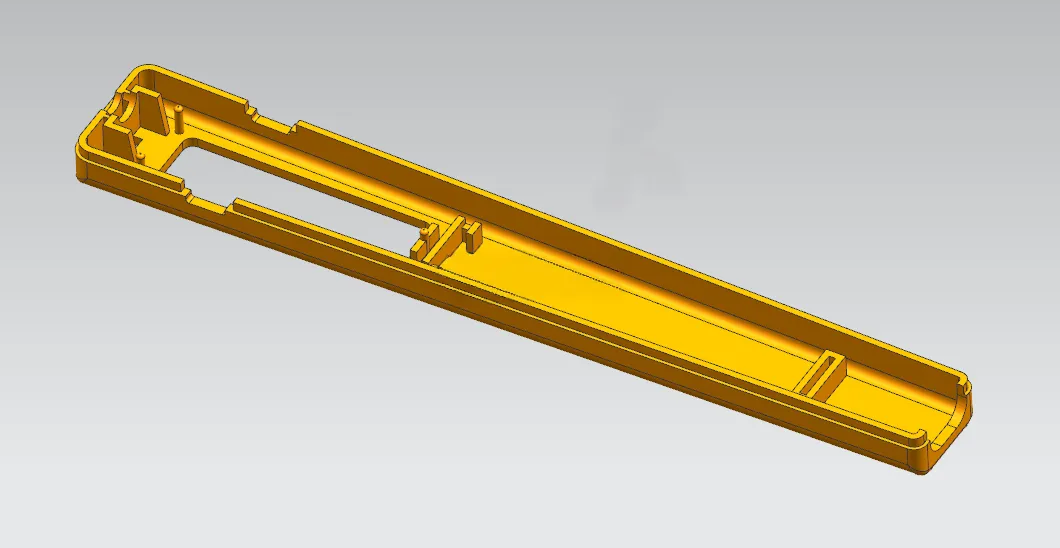

本文针对PP材质教学翻页笔外壳开展两板注塑模具设计，塑件属于小型壳体件，精度等级MT4，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓位置。 浇注系统选用侧浇口，搭配圆锥形主流道、圆形截面分流道，配置Z型拉料杆与冷料穴，依靠分型面间隙实现排气；成型零件采用镶嵌式型腔、型芯，依据PP收缩率完成型腔与型芯工作尺寸计算。推出机构采用多根推杆均匀顶出，配备复位杆弹簧复位机构与导柱导套导向；冷却系统采用直径8mm环绕式水冷回路。 选用CI型标准两板模架，匹配HTF80XA注塑机，完成注射量、锁模力、注射压力、开模行程及模具安装尺寸校核。借助UG完成模具三维建模与二维工程图绘制，模具结构合理，可实现翻页笔外壳大批量注塑成型，为同类小型薄壁外壳塑件模具提供设计参考。
