作品包括：

Word设计说明书1份

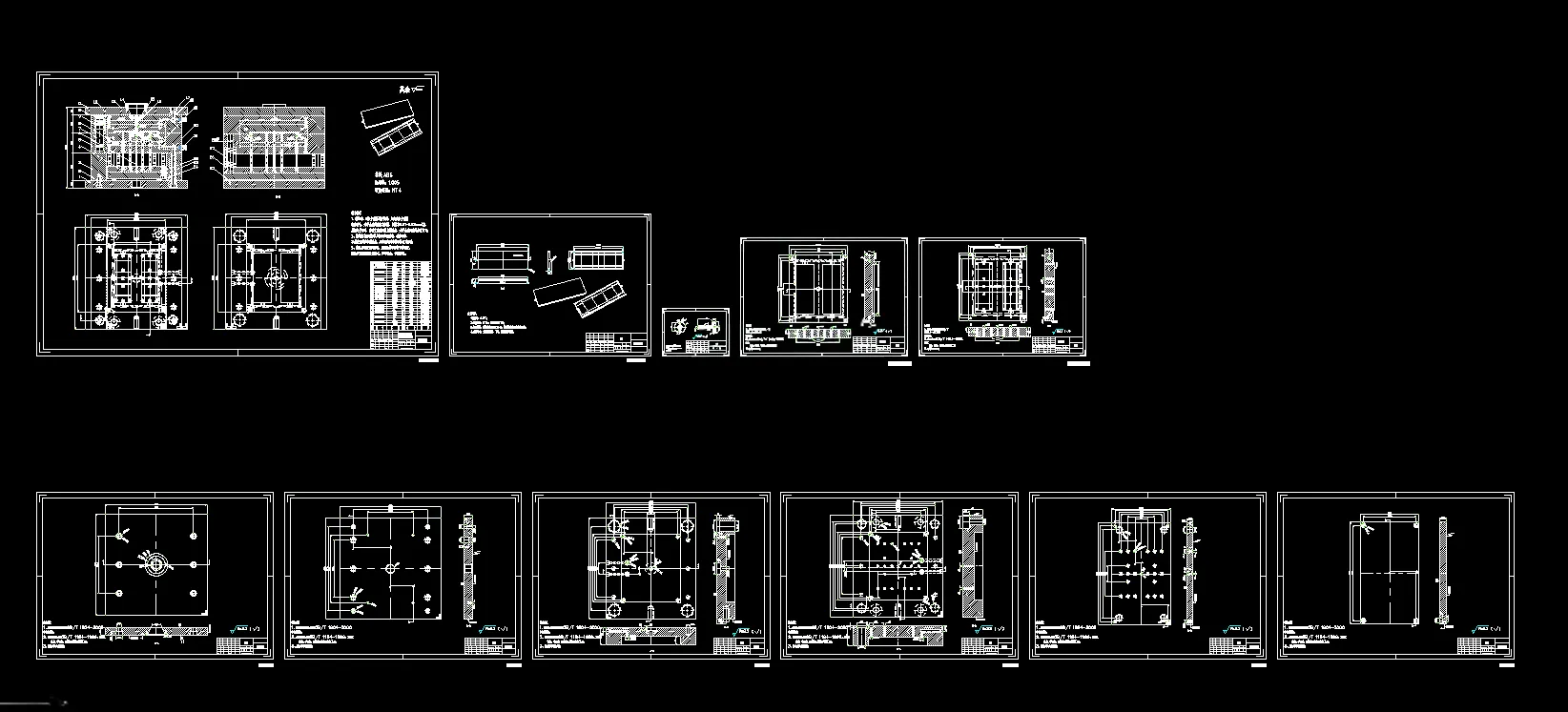

CAD版本图纸，共11张

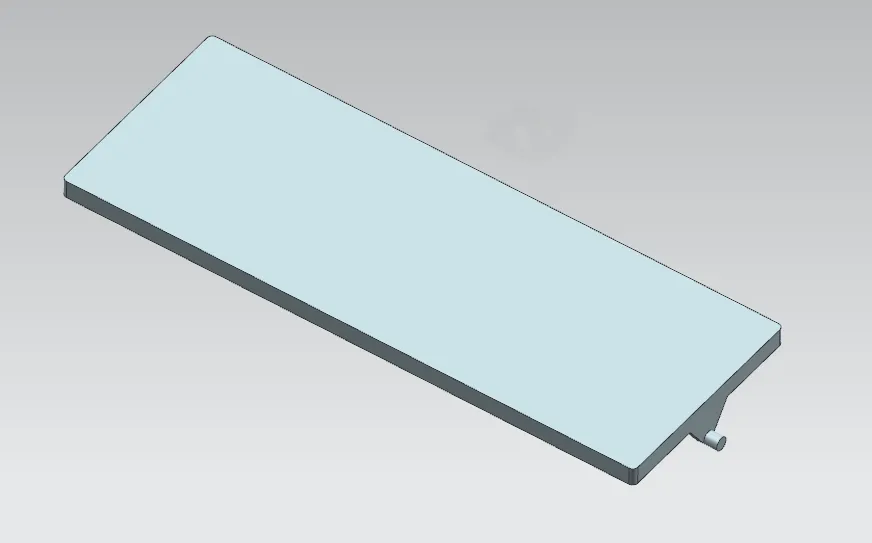

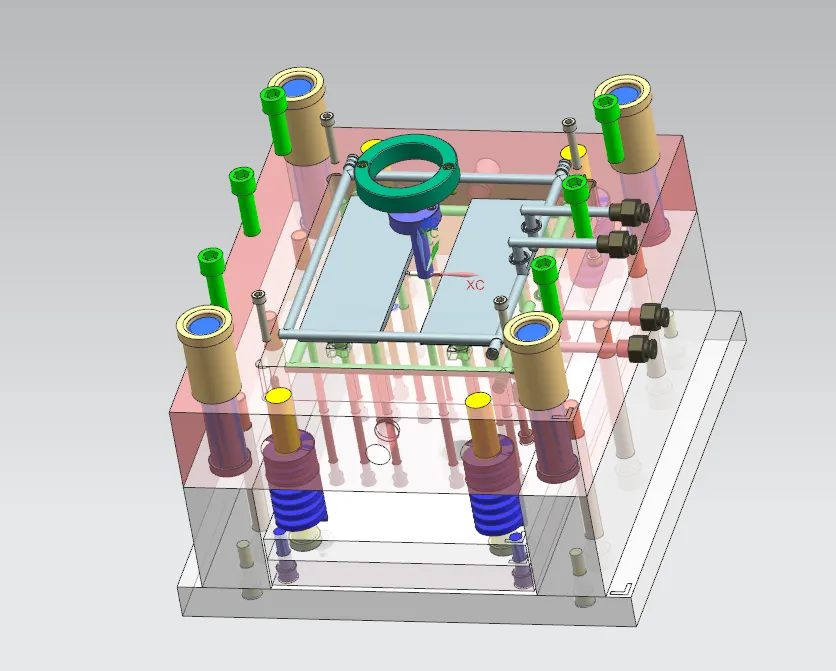

UG三维图一份

摘要

本文完成智能垃圾桶塑料盖注塑模具设计，塑件材料选用ABS，零件外形尺寸80mm×230mm×19.5mm，平均壁厚2.33mm，单件质量60.77g，精度采用MT4、MT5级，脱模斜度取0.51°。模具采用**一模两腔对称布局**，分型面设置在塑件最大底面；浇注系统设计主流道、圆形截面分流道与边缘侧浇口，配置Z型冷料穴，依靠分型面实现排气。 成型零件选用镶嵌式型腔与型芯，完成成型尺寸计算及强度校核；冷却系统采用环绕式水冷回路，冷却水管道直径取10mm；脱模机构采用多根推杆顶出，弹簧复位杆组合复位，搭配35导柱导套完成合模导向。选用XSZY500/350卧式注塑机，选用GBT 125552006标准CI型模架，依次对注射容量、锁模力、注射压力、模具安装尺寸、移模行程进行校核，各项参数均满足生产要求。 设计借助UG完成三维建模与结构分析，遵循注塑模具设计规范，合理选用标准件，简化模具装配，保障塑件成型质量。本次设计巩固了注塑模具相关理论，熟悉三维设计软件，提升模具综合设计能力。
