作品包括：

Word设计说明书1份

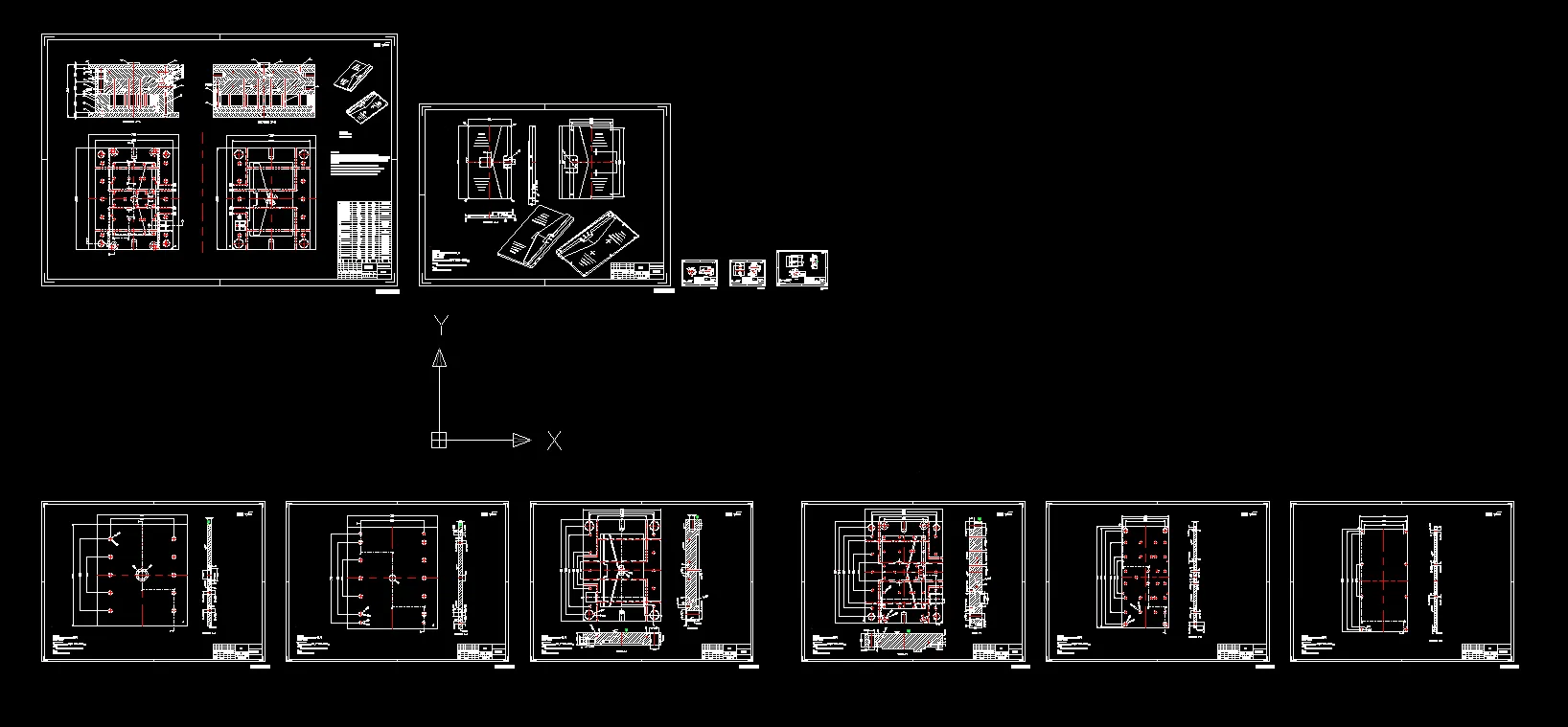

CAD版本图纸，共11张

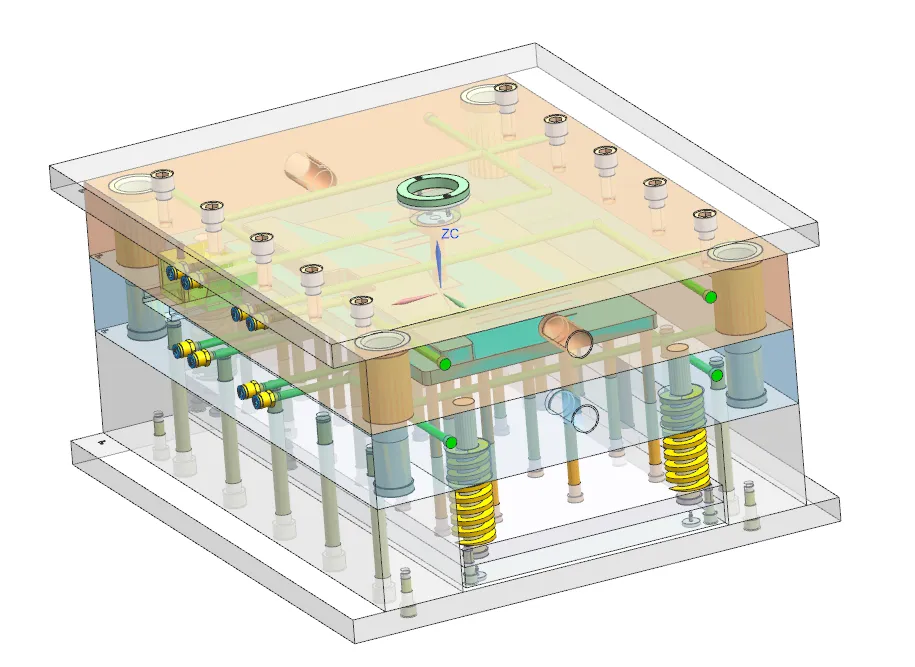

UG三维图一份

摘要

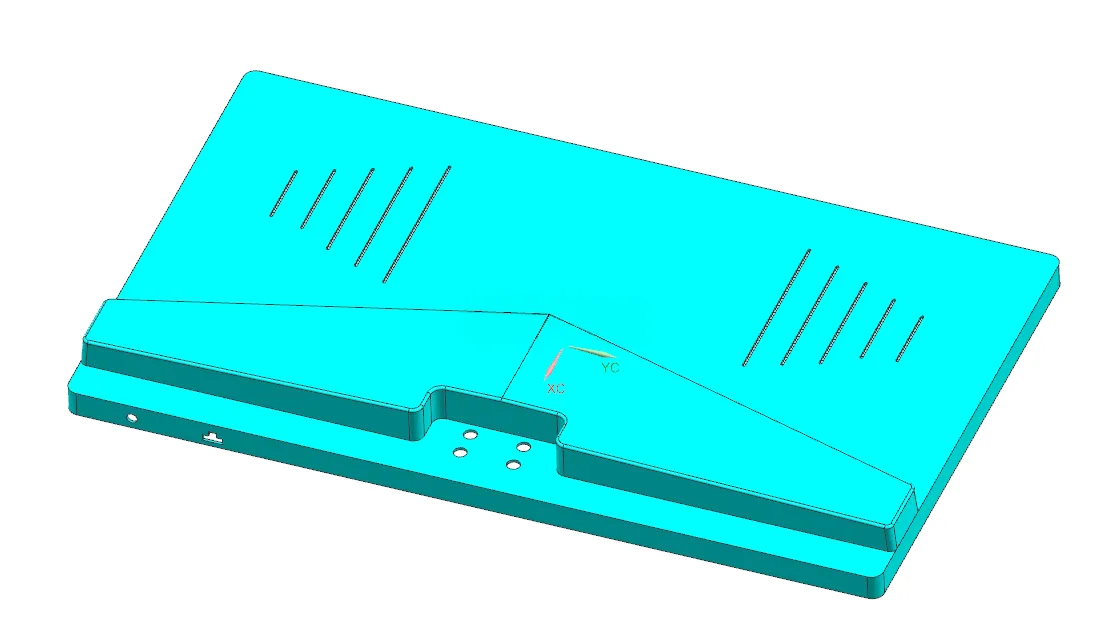

本文完成显示器后壳注塑模具设计，塑件为ABS壳体件，外形尺寸361.39mm×612.14mm×50mm，平均壁厚1.69mm，精度MT4，采用**一模一腔**布局，分型面设在塑件最大底面，选用直浇口中心进胶，依靠分型面实现排气。 完成型腔、型芯成型尺寸计算与强度校核；设计环绕式水冷冷却系统；采用多根推杆推出、弹簧复位杆复位机构，配置导柱导套导向；针对侧面方孔设计斜导柱侧向抽芯机构。选用XSZY1000/600注塑机与CI型标准模架，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，参数均满足成型要求。 利用MoldFlow开展CAE仿真，分析填充时间、压力、熔接线、气穴、冷却温差及变形，仿真显示冷却温差小，熔接线、气穴处于非关键区域，整体变形可控，模具方案可行，可实现该塑件批量注塑生产。
