作品包括：

Word设计说明书1份

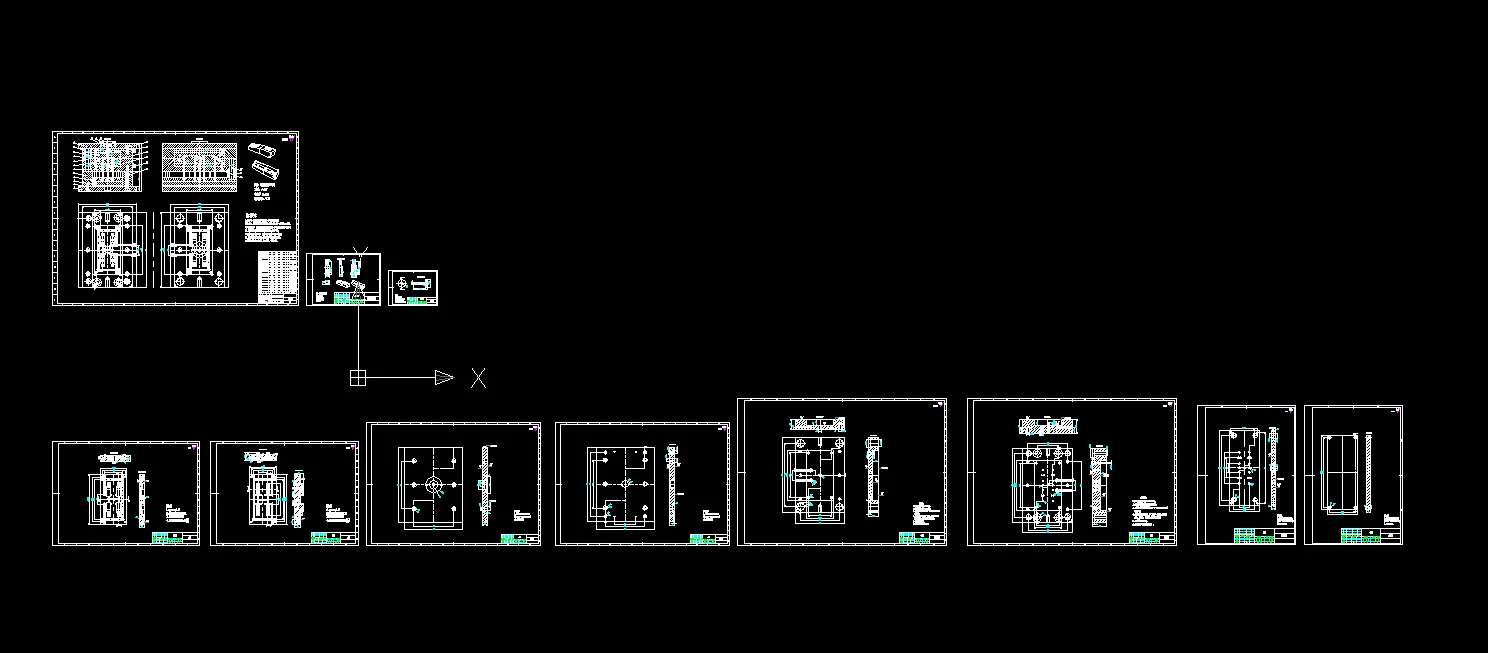

CAD版本图纸，共11张

UG三维图一份

摘要

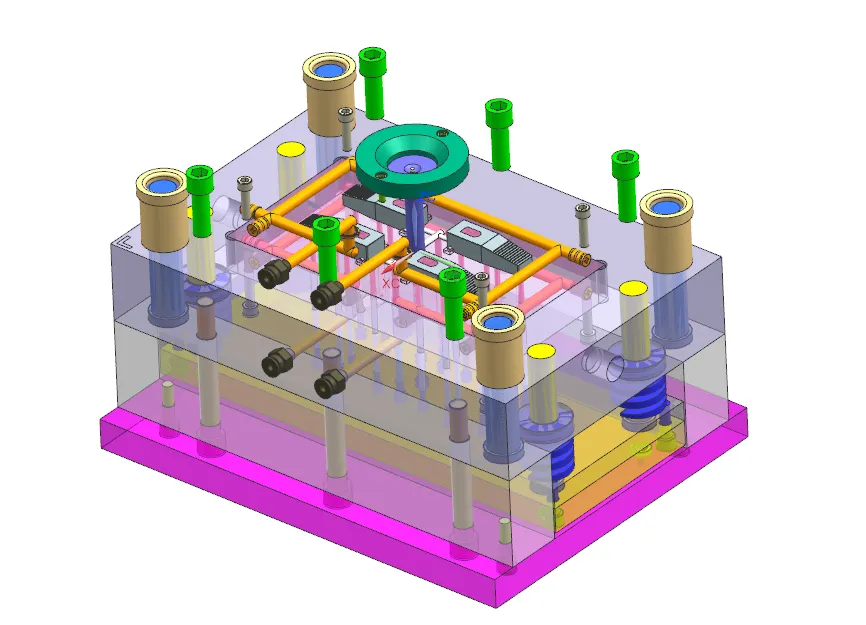

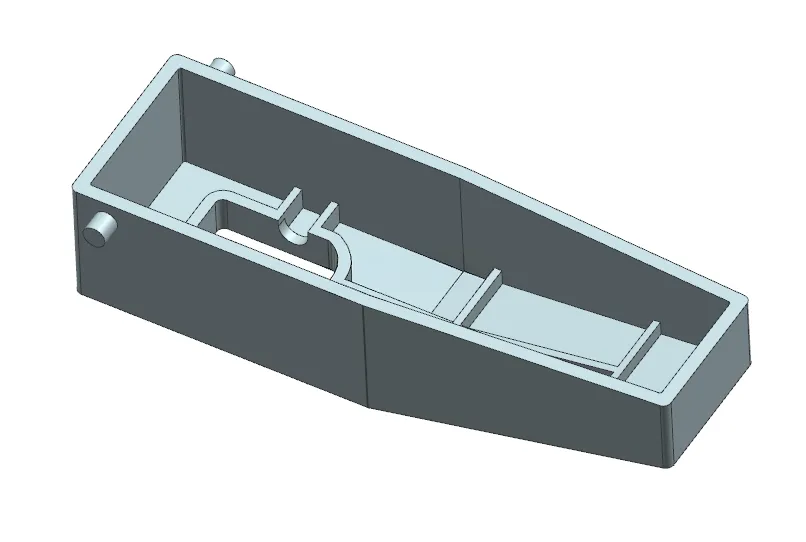

本文完成消毒瓶按压开关注塑模具设计，塑件为ABS材质，外形31mm×80mm×18mm，壁厚0.85mm，精度MT4。采用**一模四腔**对称布局，分型面选在塑件最大底面，选用侧浇口进料，设计主流道、圆形分流道、Z型冷料穴与拉料杆，依靠分型面及推杆间隙实现排气。 成型零件采用镶嵌式型腔、型芯，结合ABS收缩率完成成型尺寸计算；设置环绕式水冷冷却系统，采用推杆推出、复位弹簧复位杆脱模机构，配备导柱导套导向。选用XSZY250/160注塑机，对注射量、锁模力、模具安装与顶出行程完成校核，各项参数均满足成型条件。运用UG完成三维建模，CAD绘制零件与装配图纸，整套模具结构合理，可实现该塑件批量注塑生产。
