作品包括：

Word设计说明书1份

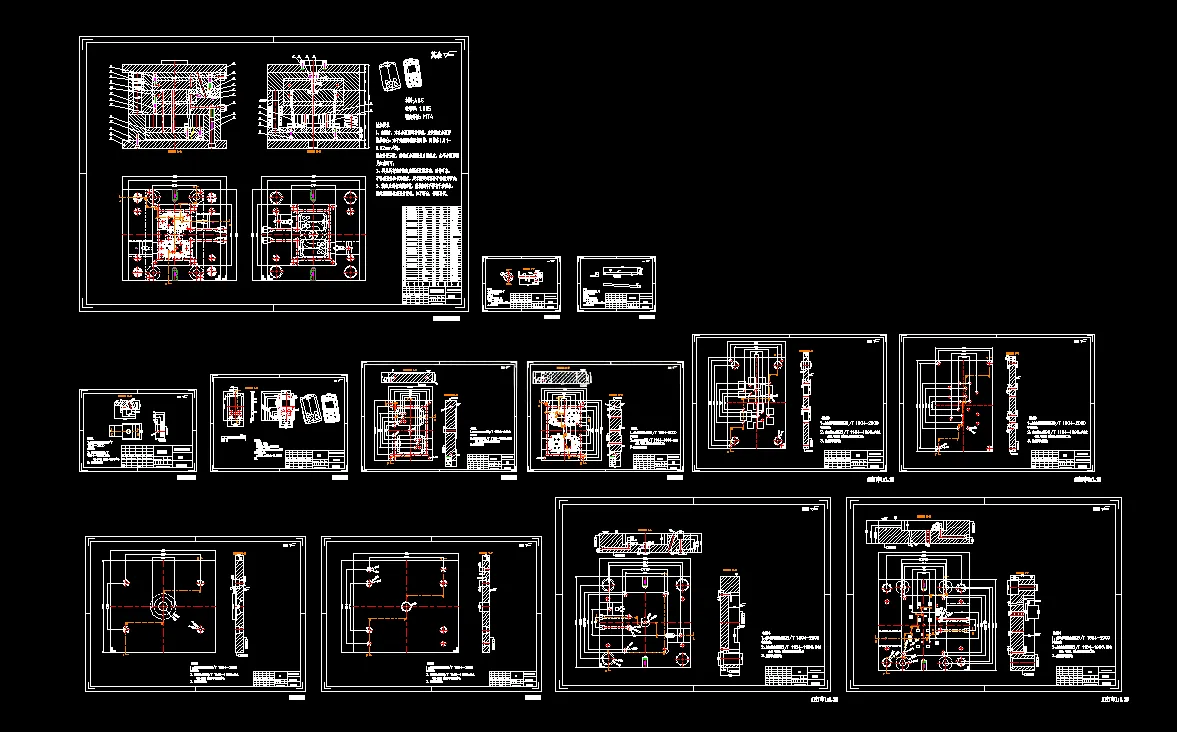

CAD版本图纸，共13张

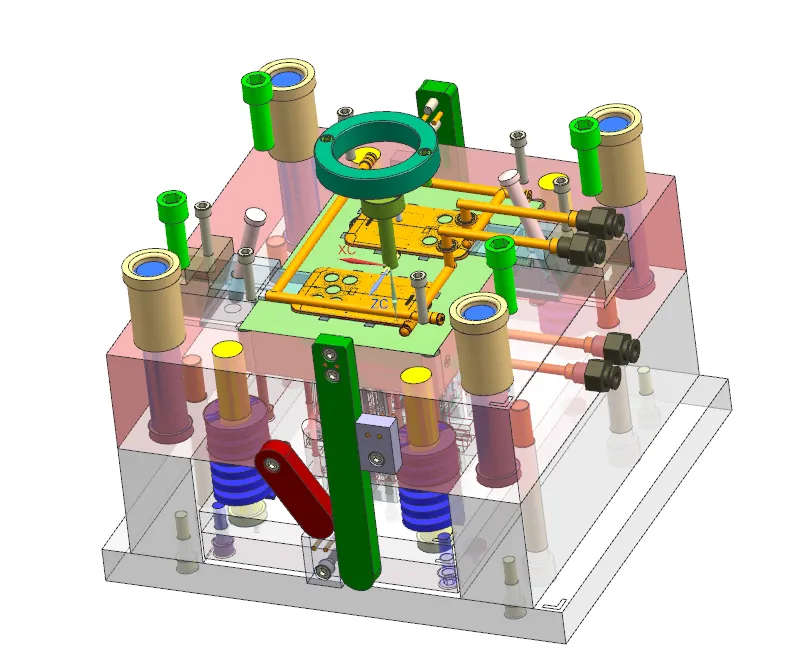

UG三维图一份

摘要

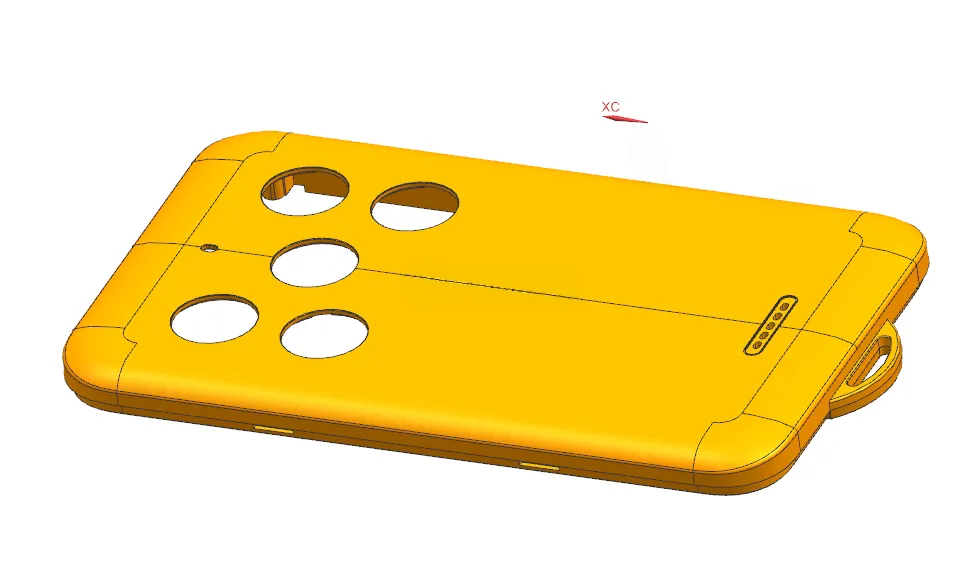

本文完成电子学生卡前壳注塑模具及制造工艺设计，塑件为ABS材质壳体件，外形尺寸111mm×64mm×8.38mm，平均壁厚0.76mm，精度MT4。采用一模两腔布局，分型面选在零件下表面，选用侧浇口，设计主流道、圆形分流道、Z型冷料穴，依靠分型面实现排气。 完成型腔、型芯尺寸计算，采用环绕式水冷冷却系统；设计斜导柱滑块与3°斜销机构完成侧向倒扣抽芯；采用推杆推出、弹簧复位杆复位，配置导柱导套导向。选用海天80×A注塑机与CI3535标准C型模架，对注射量、锁模力、注射压力、开模行程等逐项校核，各项参数均满足成型条件。本次设计结合三维软件建模分析，完成整套模具结构设计与图纸输出，验证方案可实现塑件批量注塑生产。
