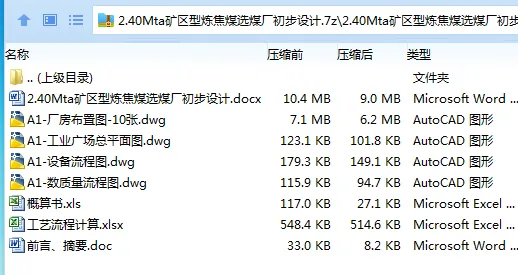

作品包括：

Word版说明书1份，共122页，约82000字

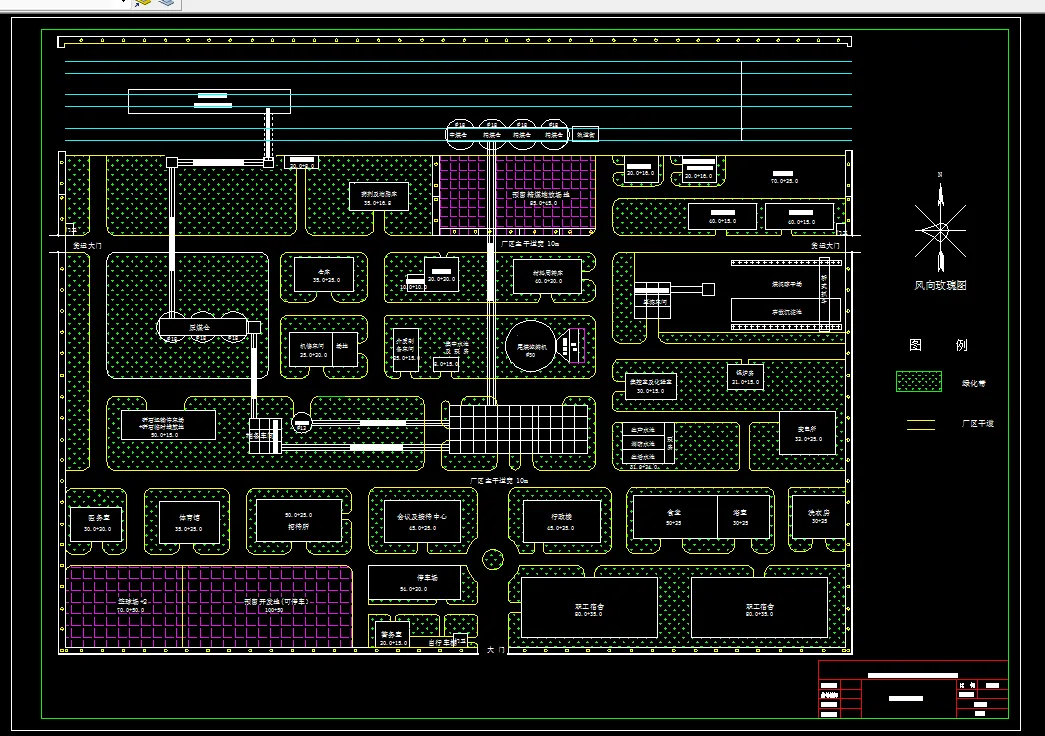

CAD版本图纸，共13张

摘要

本设计为2.40Mt/a东方矿区型炼焦煤选煤厂的初步设计，入洗原煤为姚桥矿和孔庄矿，入洗比例为45％：55％，两矿原煤均为气煤。设计要求精煤产品满足灰分Ad=7.51-8.00%，水分Mt<12.00%。

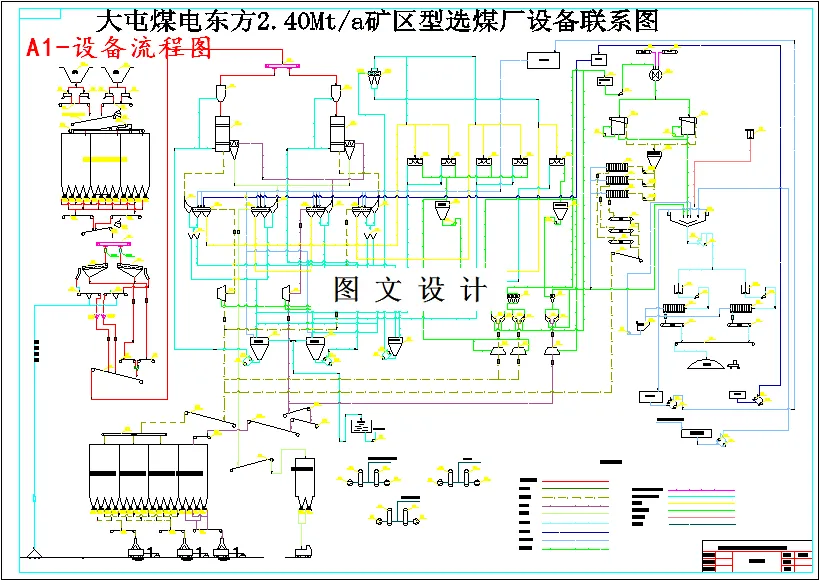

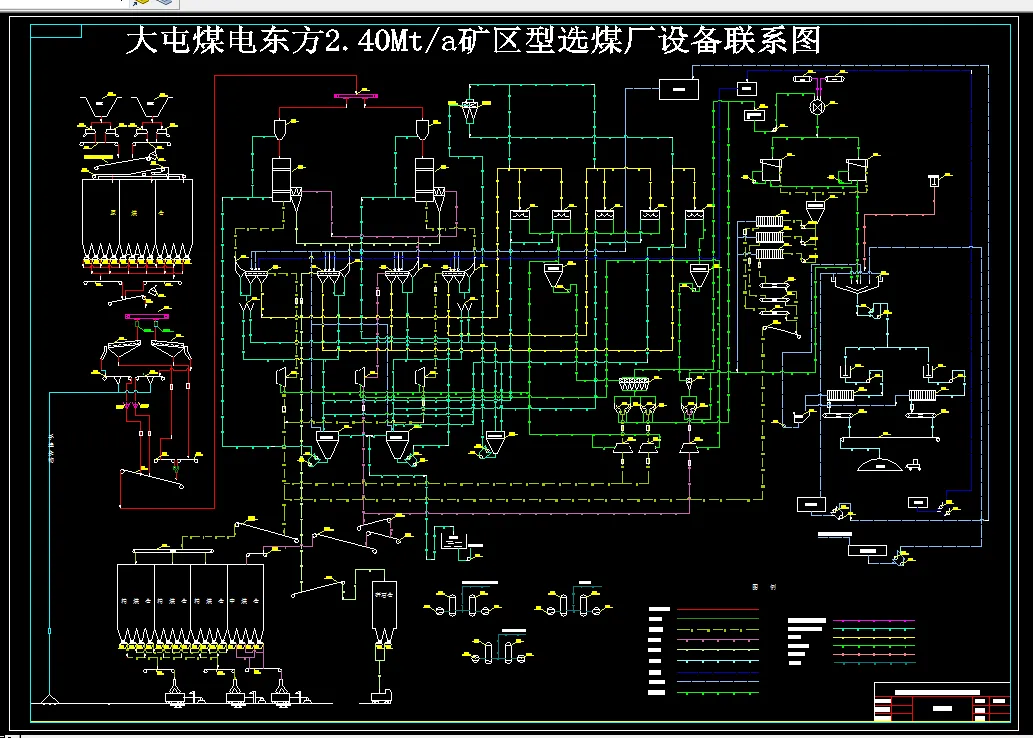

本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了原煤破碎—无压三产品重介旋流器—煤泥重介质旋流器—直接浮选联合工艺流程。

该设计选煤厂的主要产品指标如下：

精煤：产率=76.54% ，灰分=7.74%  ，水分=9.43%

中煤：产率=9.58% ，灰分=35.53% ，水分=9.18%

矸石：产率=9.37% ，灰分=82.82% ，水分=15.00%

煤泥：产率=4.51%  ，灰分=44.21% ，水分=24.00%

除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资概算做了系统的设计。

工厂工作制度为每年生产330天，每天工作16小时，两班生产，一班检修。全厂在籍人数153人，工程总投资18833.70万元，吨煤投资78.47元,静态投资回收期为0.42年。

全厂各车间各生产环节采用了先进的自动化检测装置，控制实行全厂集中控制与就近操作相结合的方法。

为防止环境污染，该厂煤泥水系统实现洗水闭路循环，不外排生产废水。在粉尘和噪音污染严重的场所采取一定的除尘降噪措施。

关键词: 选煤厂；设计；全重介

目  录

第一部分 设计说明书

总  论 1

第一节  项目背景 1

第二节  工程设计简述 1

2.1 选煤厂建设规模、工作制度 1

2.2  厂址及建设条件 1

2.3  煤质特征及产品用途 2

2.4  选煤工艺 3

2.5  设计特点 3

第三节  存在问题和建议 3

第一章  厂区概况和原料煤基地煤源和煤质 4

第一节 矿区概况 4

1.1.1、矿区概况 4

1.1.2、厂区地理概况 4

第二节 原料煤基地 5

第二章  建设规模、厂址及工作制度 5

2.1  选煤厂类型、厂型及厂址 5

2.2  工作制度 5

2.3  矿区及厂址概况 5

2.4  生产能力 5

2.5  服务年限 6

2.6  技术经济指标 6

第三章  选煤工艺 7

第一节  煤质特征及可选性 7

3.1.1 煤质资料的审查及分析 8

3.1.2两矿原煤可选性研究及分组分级讨论 20

第二节  产品结构 33

3.2.1产品数质量 34

第三节  分选粒级、选煤方法及工艺流程 36

3.3.2选煤方法的确定 37

3.3.4方案的技术经济比较 50

3.3.5粗煤泥分选工艺的确定 52

3.3.6最终工艺流程的确定 54

第四节 选煤工艺流程的计算 54

3.4.1介质流程的计算 55

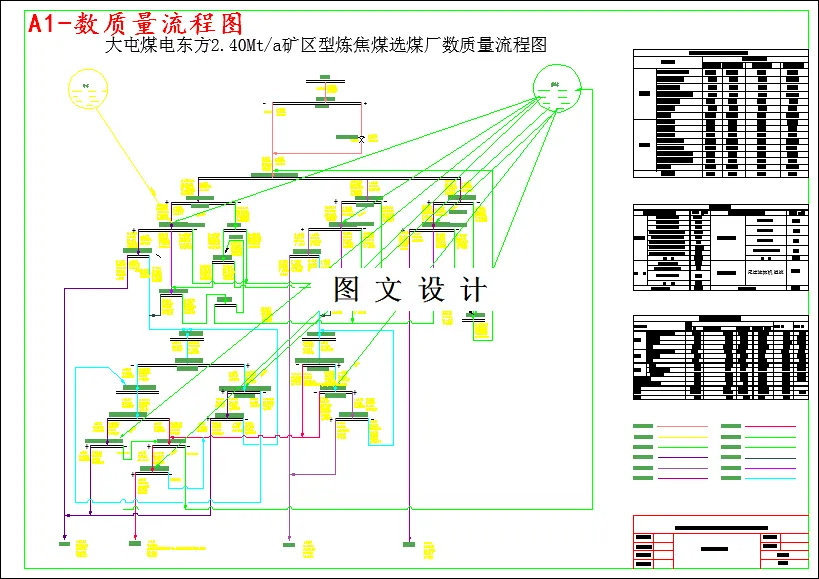

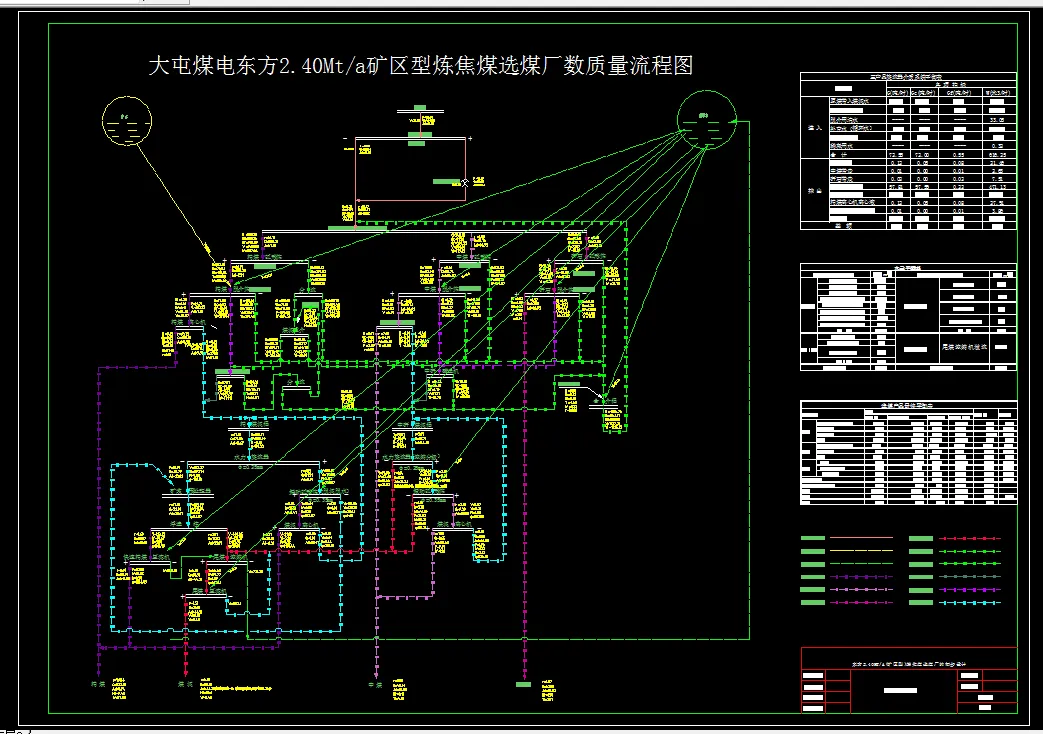

3.4.2数质量流程计算 56

3.4.3流程计算汇总表 70

第五节 设备的选型与计算 72

3.5.1主要设备选型与计算 72

3.5.2附设备选型表 76

第六节 工艺布置及工艺系统技术操作说明 84

3.6.1东方选煤厂主厂房布置说明 84

3.6.2总平面布置说明 85

第七节  生产技术检查 86

3.7.1检查的内容与项目 86

3.7.2技术检查取样设置 87

3.7.3检查室 88

第四章  给水排水 88

第一节  给水水源 88

第二节  用水量及水压 89

第三节  给水系统 89

第四节  排水系统 89

第五章  采暖、通风及供热 90

第一节  设计资料 90

第二节  采暖 90

第三节  通风除尘 90

第四节  供热管网 91

第六章  电  气 91

第一节  供配电 91

6.1.1  电源及供电方式 91

6.1.2  供配电系统 92

第二节  照明、防雷及接地 92

6.2.1  照明 92

6.2.2  防雷和接地 92

第三节  工艺系统设备的控制 92

6.3.1  控制系统及控制方式 92

6.3.2控制系统设计原则 92

6.3.3控制系统设计原则 92

6.3.4控制室 93

第四节  自动化 93

第五节  检测、监控、计量、保护装置 93

6.5.1  检测与计量 93

6.5.2 安全保护装置 93

第六节  通信及生产管理系统 94

6.6.1 通讯与广播 94

6.6.2 工业电视 94

第七章  生产辅助设施 94

7.1 介质库 94

7.2 空压机房 95

7.3 制样化验室 95

7.4 机修车间、材料库 95

7.5 后勤服务设施 95

第八章  建筑物与构筑物 95

第一节设计资料 95

8.1.1气象 95

8.1.2地质条件 95

8.1.3地震 96

第二节建筑材料及施工条件 96

第三节建筑物和构筑物设计 96

8.3.1建筑设计 96

8.3.2主要建构筑物 96

第九章  运输 96

第十章  工业场地总平面 96

第一节设计资料 96

第二节总平面布置 97

第三节场内排水、竖向布置 97

10.3.1  竖向设计 97

10.3.2  场内排水 97

第四节场内运输 97

第五节场内绿化 98

第十一章  环境保护 98

第一节  概  述 98

11.1.1、环境质量标准 98

第二节  主要污染源及其控制措施 98

11.2.1 主要污染源及污染物排放状况 98

11.2.2 各污染源的治理措施与治理效果 98

第三节  厂区绿化 99

第四节  环境管理及环境监测 100

第十二章  职业安全工业卫生与消防 100

第一节  概  述 100

第二节  职业安全 100

第三节  工业卫生 101

12.3.1  主要职业危害 101

12.3.2  设计采用的防治措施 101

12.3.3  职业劳动保护 101

第四节  专项投资 101

第十三章  消  防 101

第一节  概  述 101

13.1.1  设计依据 101

13.1.2  工程概况 101

第二节  火宅危险性 102

13.2.1  火灾危险性分析 102

13.2.2  消防基本要求 102

第三节  总平面 102

第四节  建筑物及构筑物防火 103

第五节  消防给排水及灭火设施 103

13.5.1  概述 103

13.5.2  消防给水水源 103

13.5.3  消防用水量 103

13.5.4  室外消防给水 103

13.5.5  室内消防给水 104

第六节  电气防火 104

13.6.1  防火要求 104

13.6.2  供配电系统 104

13.6.3  照明 104

13.6.4  火灾自动报警系统 104

第七节  消防组织及火灾扑救措施 104

第十四章  节能减排 104

第一节  项目能源消耗 105

第二节  节能措施及评价 105

第三节  节水措施及评价 105

14.3.1  用水指标 105

14.3.2  节水措施及评价 105

第四节  减排措施 105

14.4.1  副产品及排弃物 105

14.4.2  污、废水的减排措施 105

第十五章  建设工期 106

第十六章  组织机构和人力资源配置 106

第一节  组织机构 106

第二节  人力资源配置 107

第十七章  投资概算 109

17.1工程概况及投资范围 110

17.2编制依据及取费标准 110

17.3 成本核算 130

第二部分  专题论文

选煤过程控制发展现状 133

第三部分  论文翻译

1.英文翻译原文 139

2.中文译文 154

   附录

图纸列表 181

参考书目 182

致  谢 183
