作品包括:

Word设计说明书1份

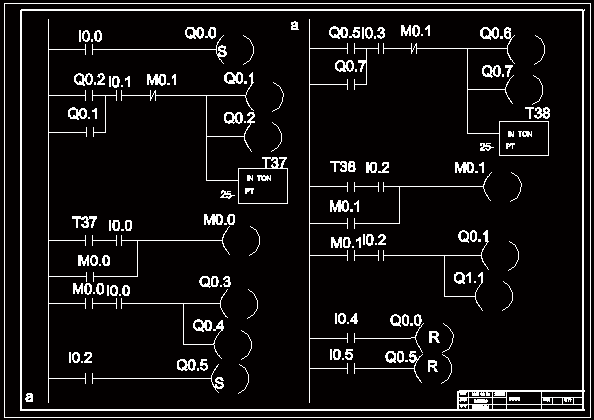

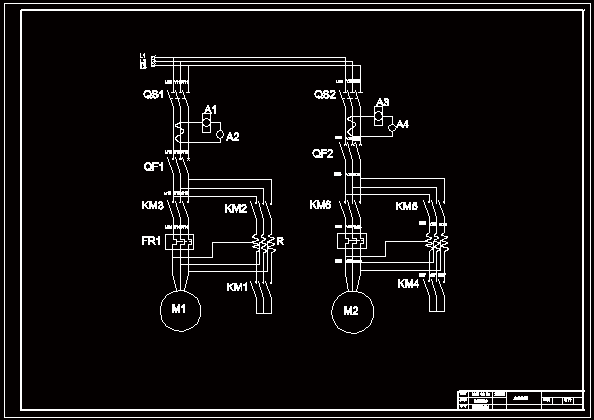

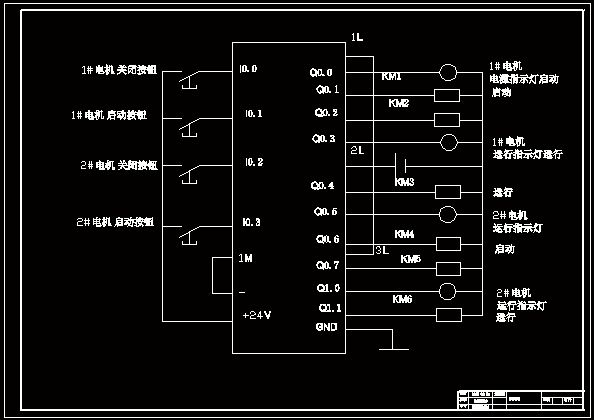

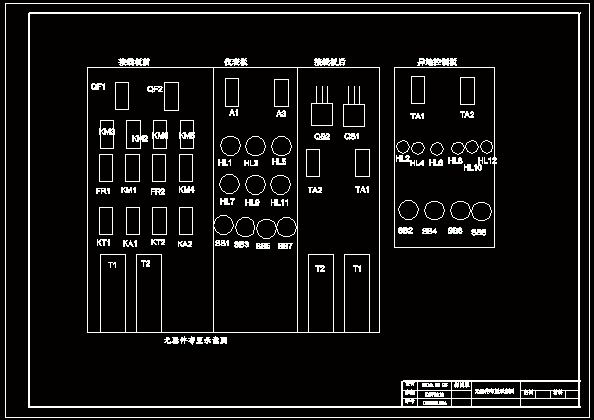

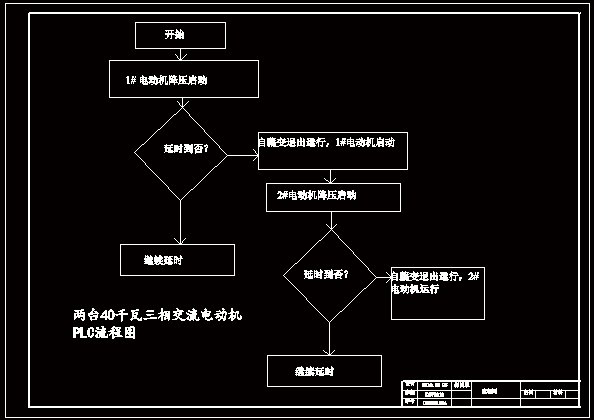

CAD版本图纸，共5张

摘要

PLC动力配电柜设计 设计主要是针对“动力配电柜设计”的要求，在满足各种参数要求的前提下，拿出一个具体实际可行的方案，因此从实际出发，认真的思考与筛选，经过两个多月的努力终于有了现在的收获。 按照设计的具体要求，把设计的重点放在电动机的启动方式、过载保护、短路保护、缺相保护等，并且能异地控制。电器元件安装排列有序，导线及母线安排的布置符合各自的工艺要求。还有柜体满足使用功能及工艺要求。 经过控制方案的分析确定了自耦变压器减压启动。为了保证电力拖动控制系统中电动机、各种电器和控制电路的正常运行，消除可能出现的危险因素，并在出现电器故障时进可能的缩小故障范围，对电力拖动控制系统设置各种连锁和保护环节。与对应的主电路要考虑到有关保护外，还要对主电路的电流大小应有指示。根据控制要求和主电路的设计方案设计控制电路。柜体的满足尺寸要求、功能要求和工艺要求。从总体上选择元气件，导线等。
