作品包括：

Word设计说明书1份

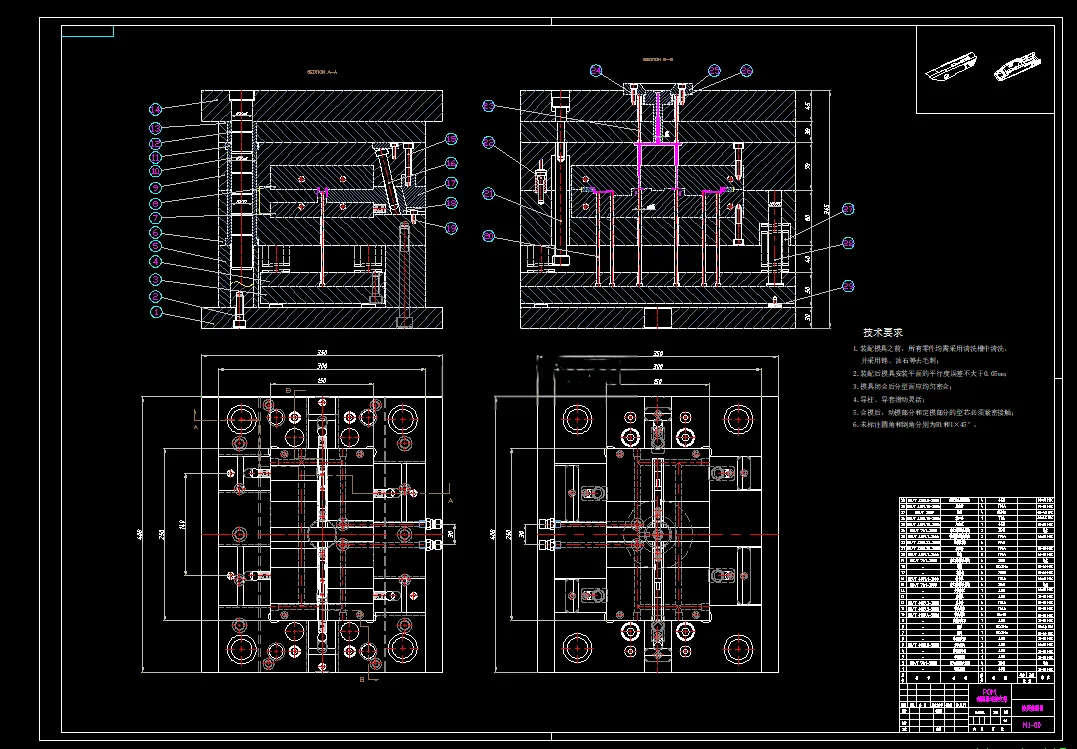

CAD版本图纸，共5张

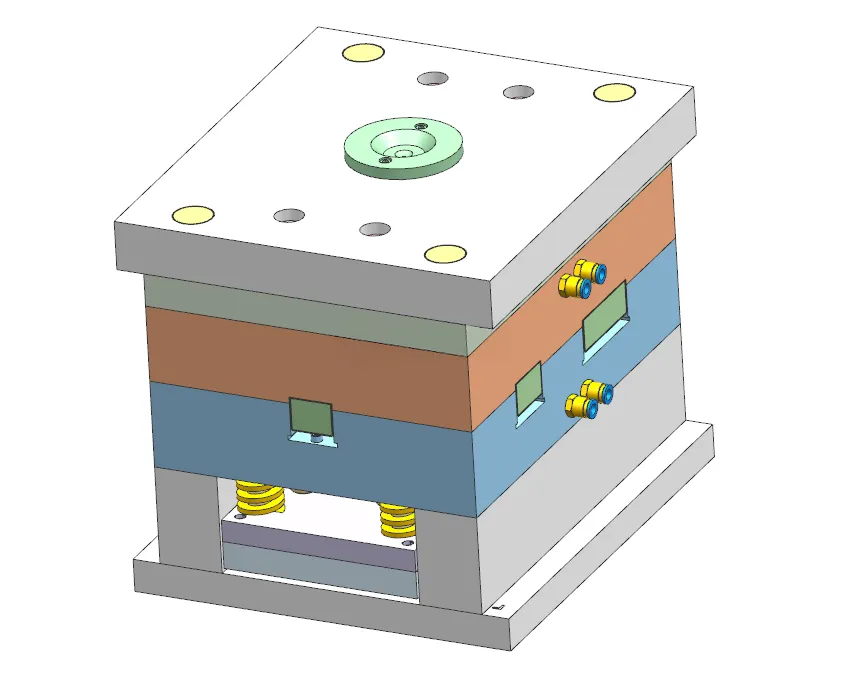

UG三维图一份

摘要

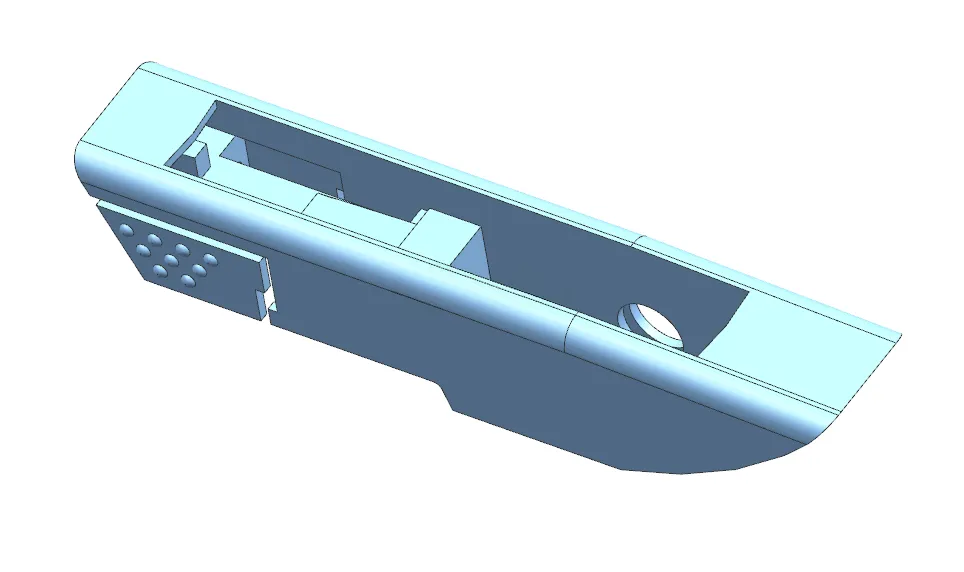

本模具为JA型三板式点浇口注塑模，采用一模两腔排布，成型POM材质刮雨器连接支架。分型面选取塑件上表面，成型部件采用镶嵌式型腔与型芯，便于加工维修。浇注系统包含主流道、圆形分流道与点浇口，设置冷料穴和Z型拉料杆处理凝料。针对塑件侧凹，配置斜导柱侧向抽芯机构完成侧孔脱模；推出系统采用多根推杆均衡顶出，防止塑件变形。冷却水路环绕型腔外周布置，实现均匀控温；依靠分型面、镶件及推杆间隙实现排气。整套模具各机构配合可靠，经与注塑机参数校核，满足大批量成型生产要求。
