作品包括：

Word设计说明书1份

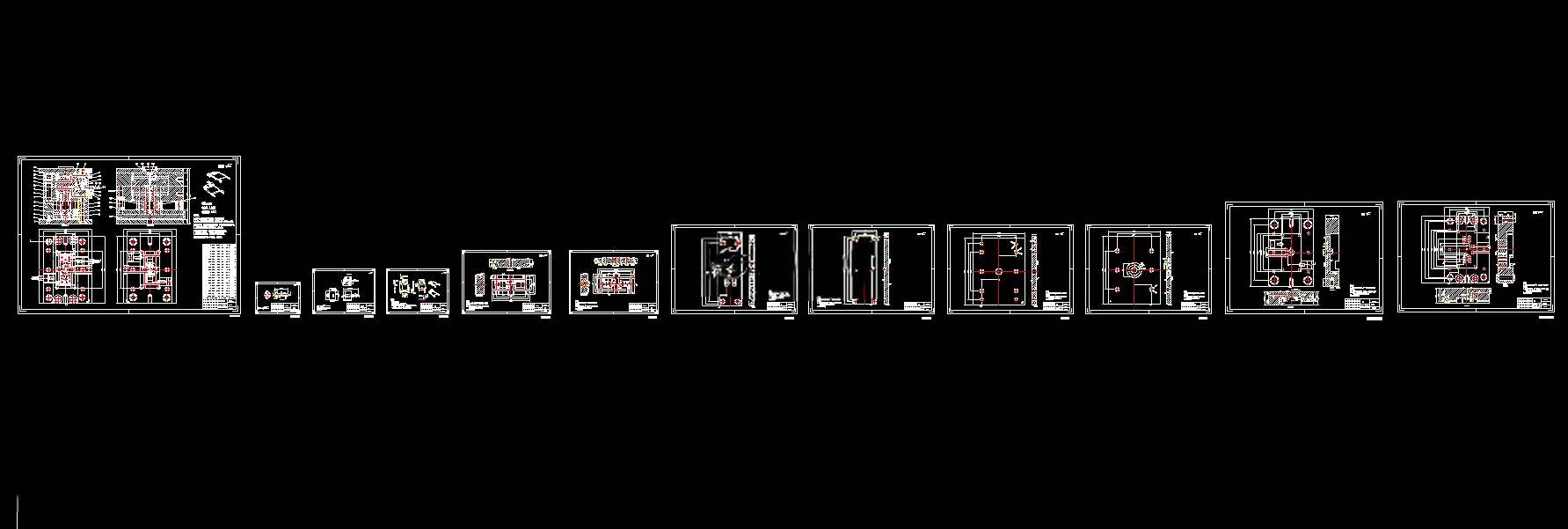

CAD版本图纸，共12张

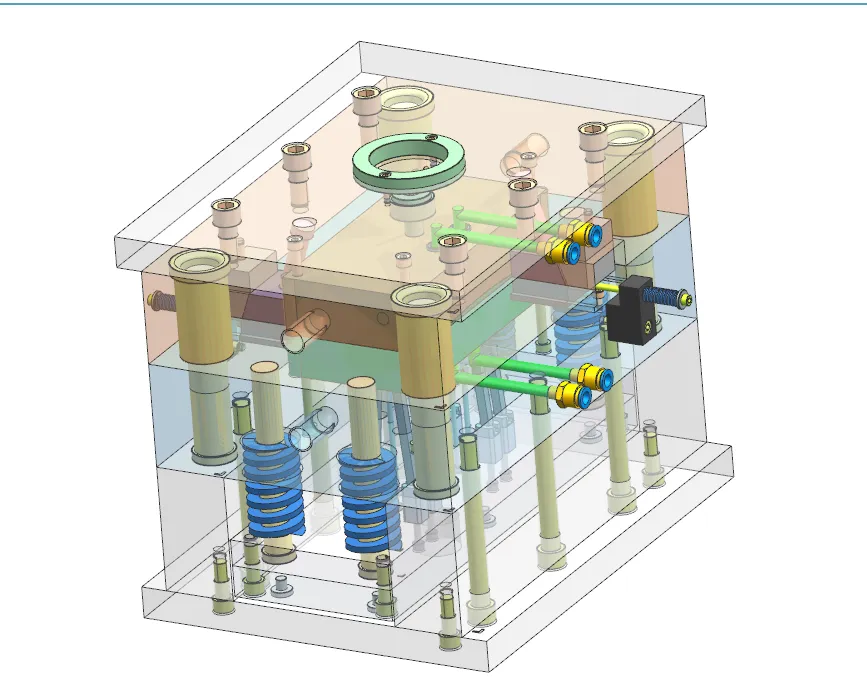

UG三维图一份

摘要

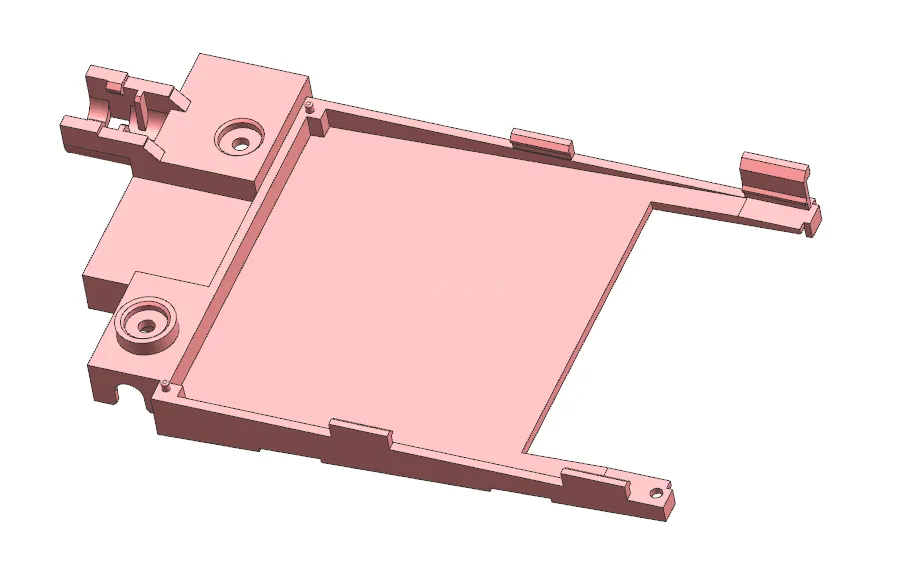

本设计为移动显示屏固定支架的注塑模具，塑件为 ABS 内部组件，尺寸约 41.03×72.83×10.80mm、壁厚约 0.76mm，顶部有固定柱、侧面有扣位，采用一模两腔对称排布。设计内容包括：在零件上平面轮廓处确定分型面；按主流道（锥角 2°、长 90mm）、圆形分流道（直径 6mm、长 36.5mm）、侧浇口（厚 1mm、宽 4mm、长 2mm）及 Z 型拉料杆构成浇注系统；型腔采用整体式、型芯采用嵌入式，按 ABS 收缩率 0.5% 计算尺寸，并校核型腔侧壁厚＞20mm、底部厚＞36.67mm；针对侧扣位设置滑块抽芯机构（行程 10mm、斜导柱 15°、直径 11mm、长 113mm）及斜推杆机构，配 5 根 φ4mm 推杆顶出，复位机构采用 T10A；冷却水路直径 6mm。模架选用 CI3045-A90-B100-C120，配套 XS-ZY250/160 注塑机，完成注射量、锁模力、注射压力、开模行程校核均满足。最后用 Moldflow 仿真验证充填平衡、最大压力 82.28MPa、最大变形 0.2907mm，符合设计要求。
