作品包括：

Word设计说明书1份

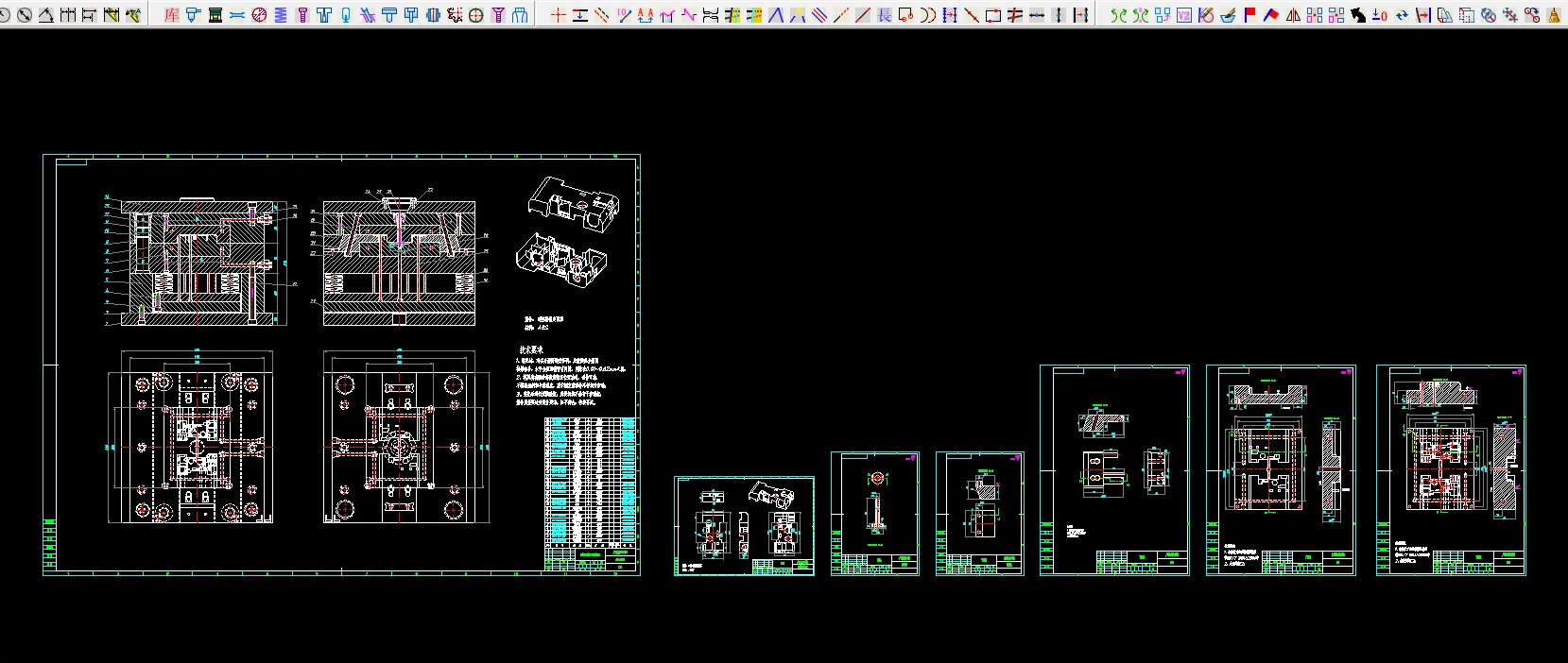

CAD版本图纸，共13张

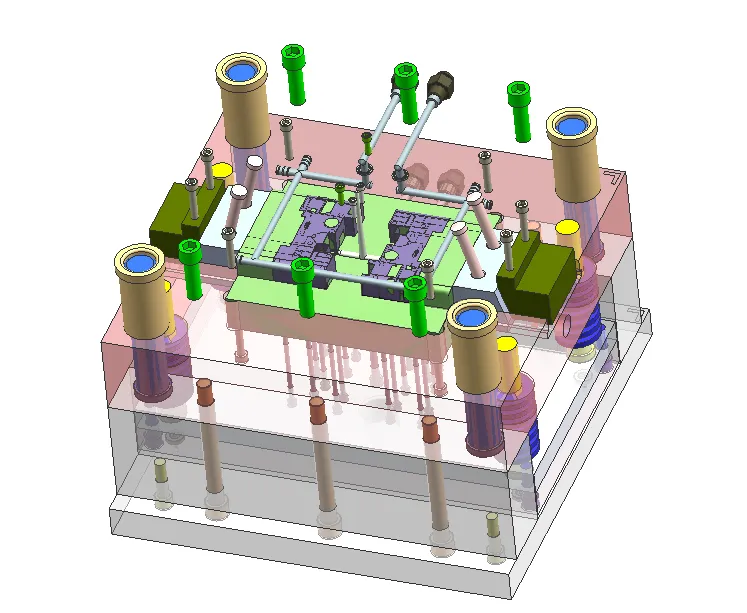

UG三维图一份

摘要

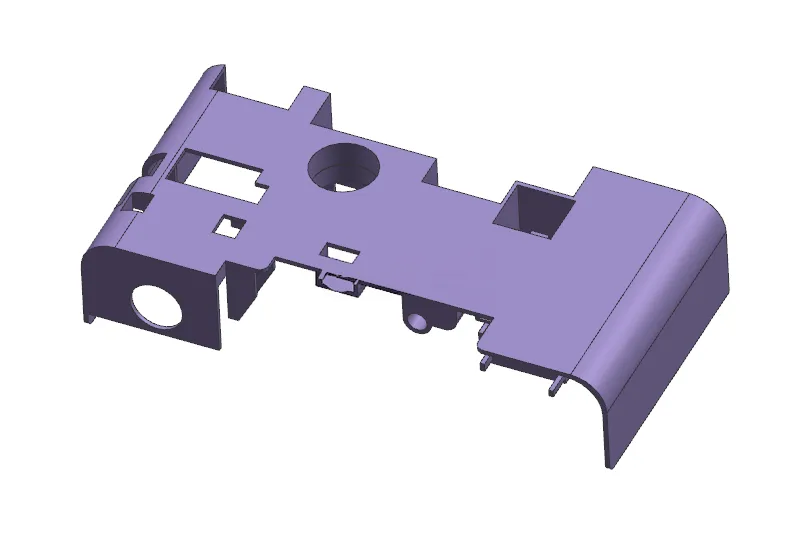

本设计为遥控器固定面板的注塑模具，塑件为 ABS 矩形外壳，尺寸约 120×30×25mm，壁厚约 0.85mm，顶部有通孔、侧面有侧孔，采用一模两腔对称排布。设计内容包括：在零件上平面轮廓处确定分型面；按主流道（锥角 3°、长 90mm）、圆形截面分流道（直径 7mm、长 57mm）、侧浇口（厚 1mm、宽 5mm、长 1.5mm）及 Z 型拉料杆构成浇注系统；型腔采用整体式结构，型芯采用嵌入式，按 ABS 收缩率 0.5% 完成尺寸计算，并校核型腔侧壁厚＞30.55mm、底部厚＞57.83mm；针对侧面侧孔设置滑块抽芯机构，抽芯距取 15mm，斜导柱倾斜角 15°、直径取 12mm、长约 132mm，配 12 根 φ5mm 推杆顶出及 T10A 复位机构；冷却水路直径 8mm。模架选用 CI-4045-A90-B90-C120，配套 XS-ZY500/350 注塑机，完成注射量、锁模力、注射压力及开模行程校核，均满足要求。
