作品包括：

Word设计说明书1份

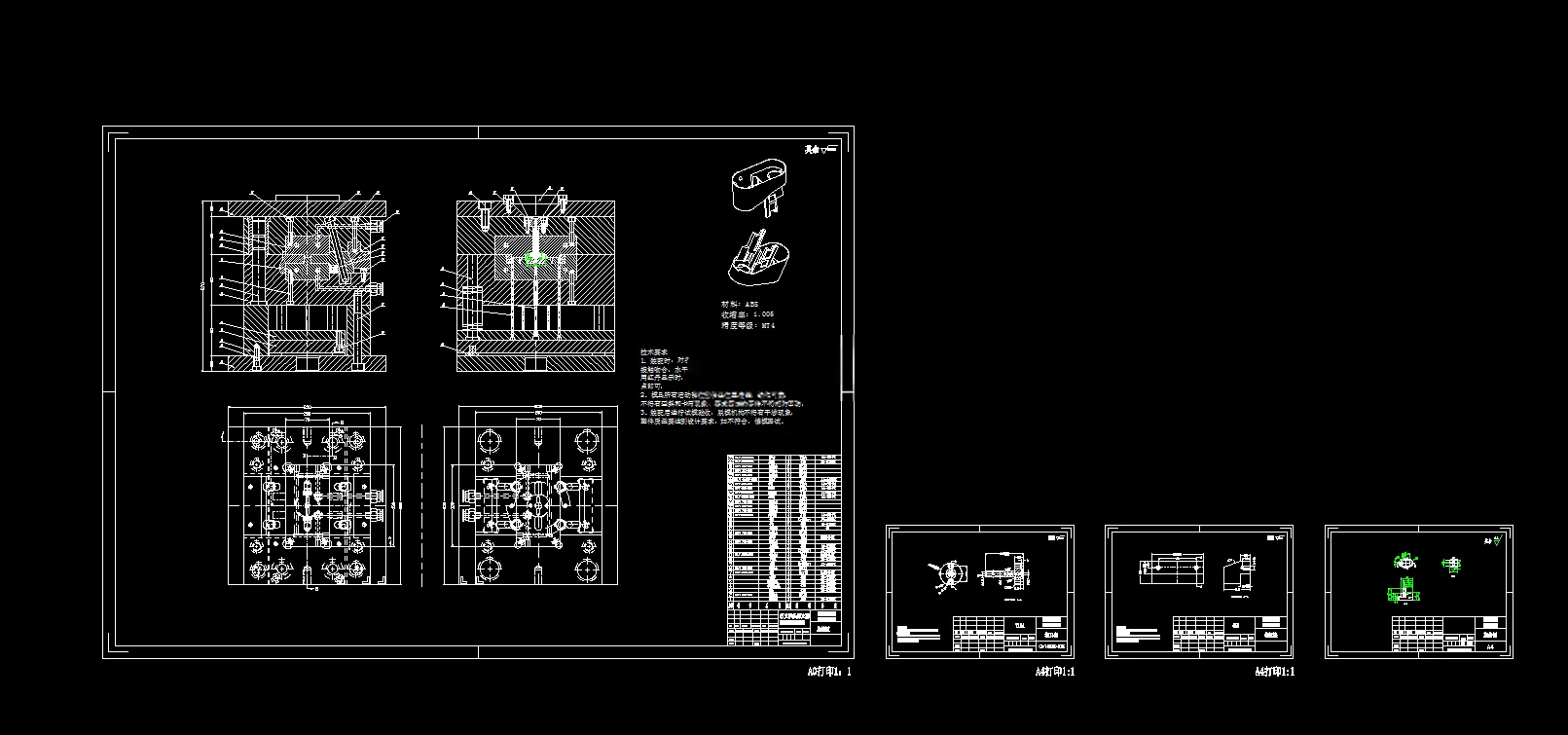

CAD版本图纸，共10张

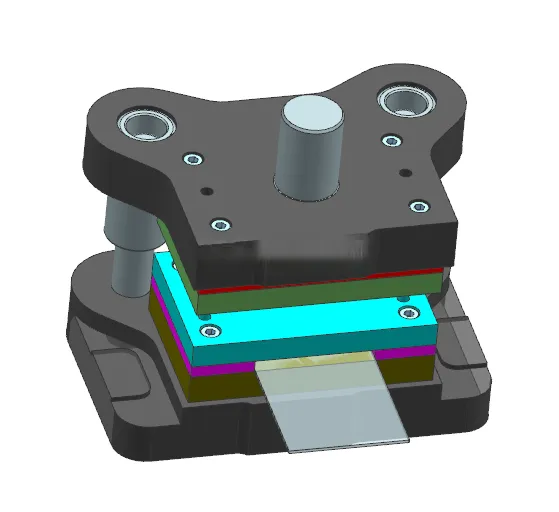

UG三维图一份

摘要

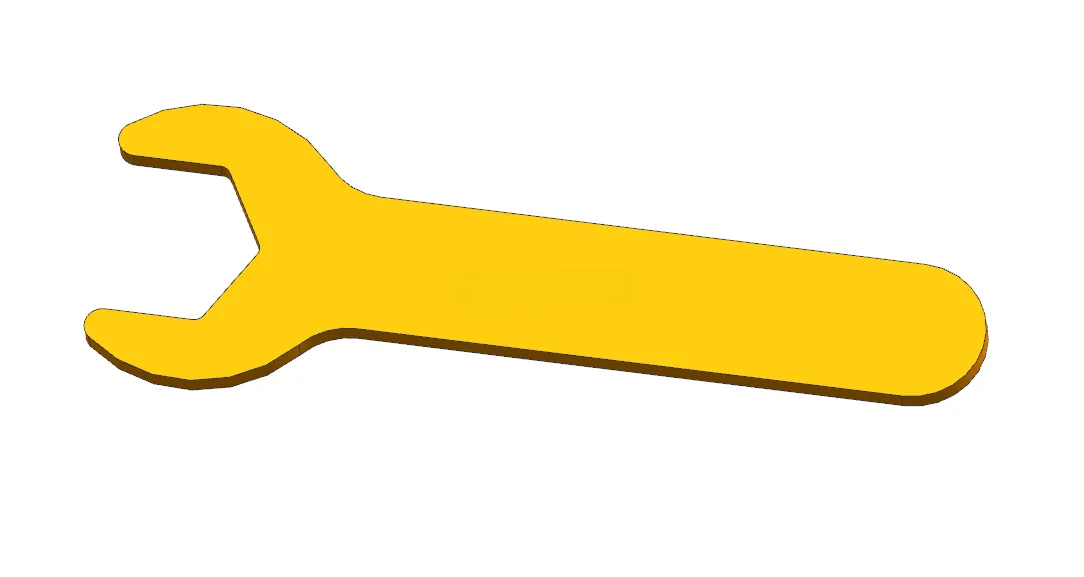

本设计为简易六角金属扳手的冲压落料模具，加工对象为Q235A长圆形金属件，厚2.0mm，批量生产。设计过程包括：分析零件结构确定采用落料单工序模具；选定有废料排样方案，材料利用率约42.89%；完成凸凹模刃口尺寸及公差计算（按IT14级），并计算冲裁力、卸料力与推件力；依据工艺力约386.6kN初选并校核J23-35压力机（公称压力、行程、模柄孔及闭合高度均满足）。模具结构上，凹模采用直刃壁结构、凸模经固定板过盈配合固定，采用刚性卸料与导料板、挡料销定位，选用四角导柱模架及Cr12模具钢。最后阐述装配顺序、垫片法调整凸凹模间隙及切纸试冲调试，确保模具正常工作。
