作品包括：

Word设计说明书1份

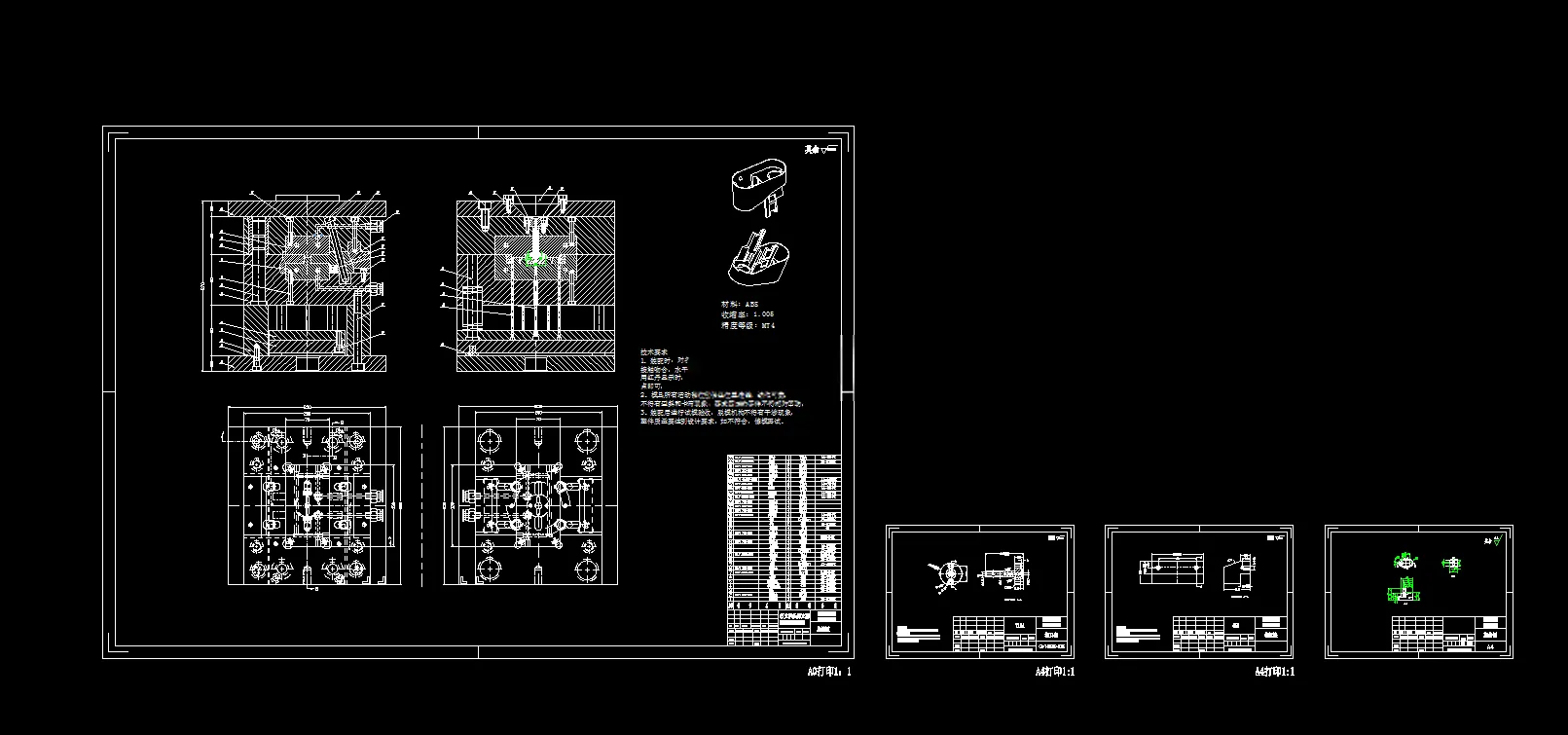

CAD版本图纸，共13张

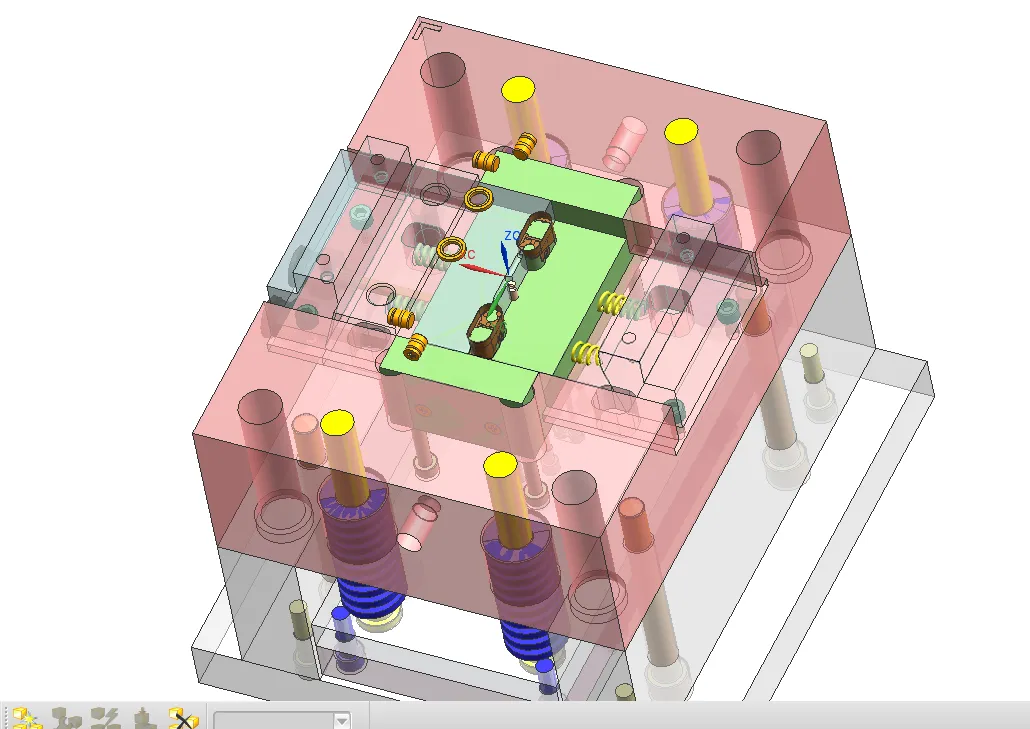

UG三维图一份

摘要

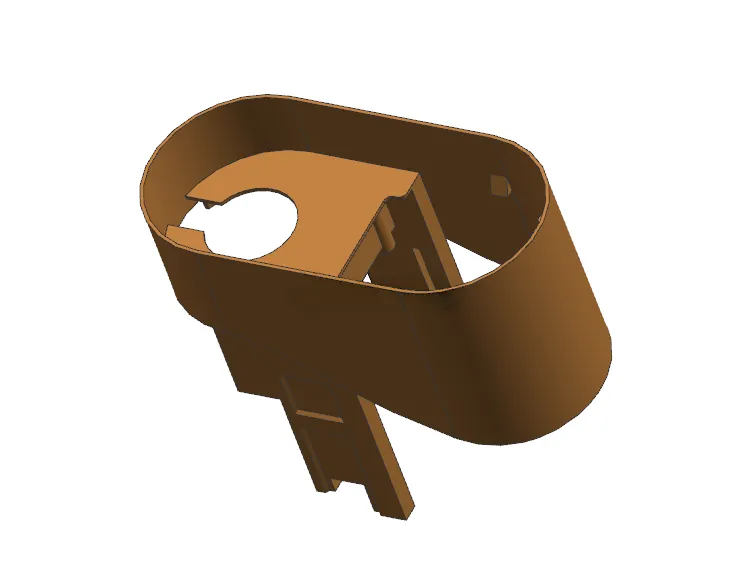

本设计为打火机头部支架的注塑模具，塑件呈圆形、极限尺寸约 11×23×19mm，壁厚较薄，选用 ABS 材料，采用一模两腔对称排布。设计内容包括：在塑件底部最大平面处确定分型面；按圆锥形主流道、圆形截面分流道（半径 2mm）、侧浇口（长 1.2mm、厚 1mm）及 Z 型拉料杆构成浇注系统；成型零件采用组合式型腔与镶嵌式型芯，并按 ABS 收缩率 0.5%、MT4 级精度完成尺寸计算校核；针对塑件倒扣设置滑块抽芯机构，计算抽芯距 10.5mm，斜导柱倾斜角 16°、直径取 10mm、长约 107mm，配 3 根 φ2mm 推杆脱模，并设计复位弹簧与复位杆；冷却采用动定模环绕式水道。模架选用国标 C 型 CI-2025-A60-B80-C80，配套 XS-ZY-250/90 注塑机，完成注射量、锁模力、顶出、安装高度及开模行程校核，均满足要求。
