作品包括：

Word设计说明书1份

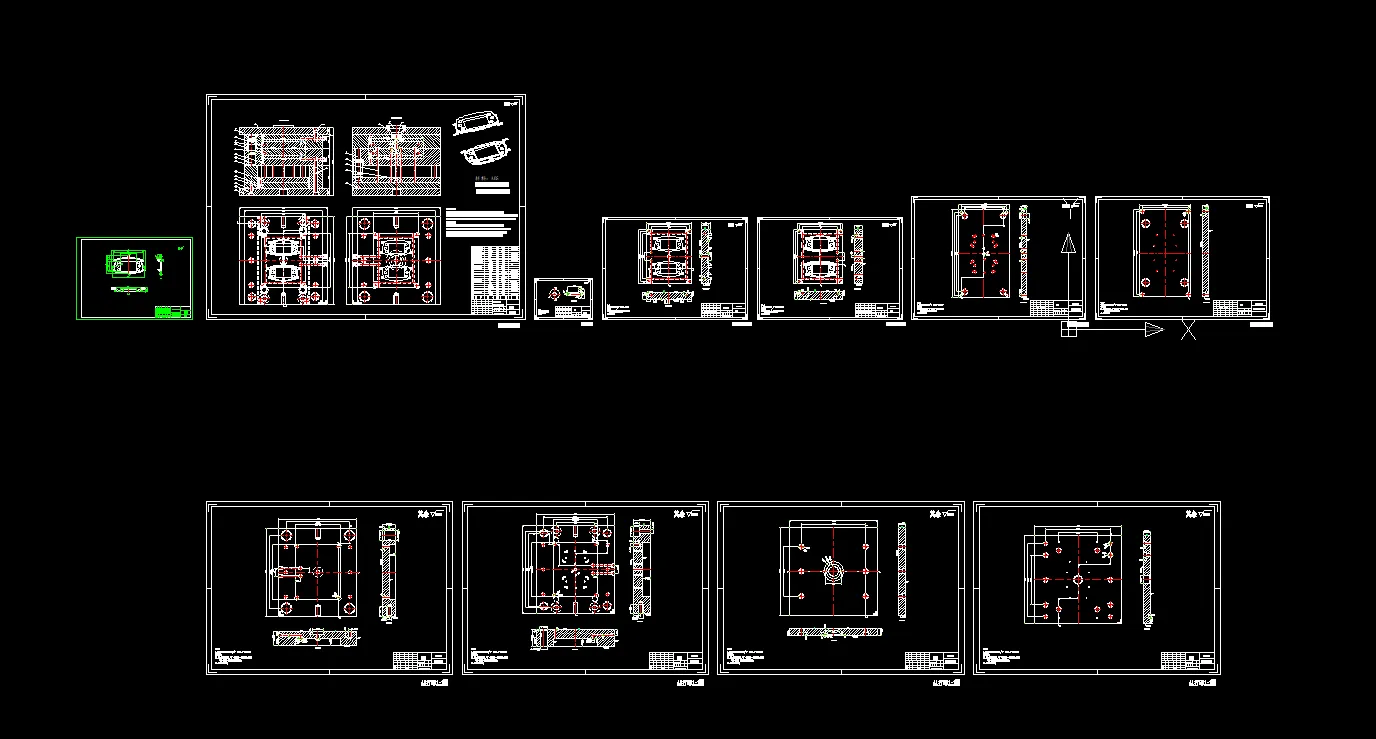

CAD版本图纸，共10张

UG三维图一份

摘要

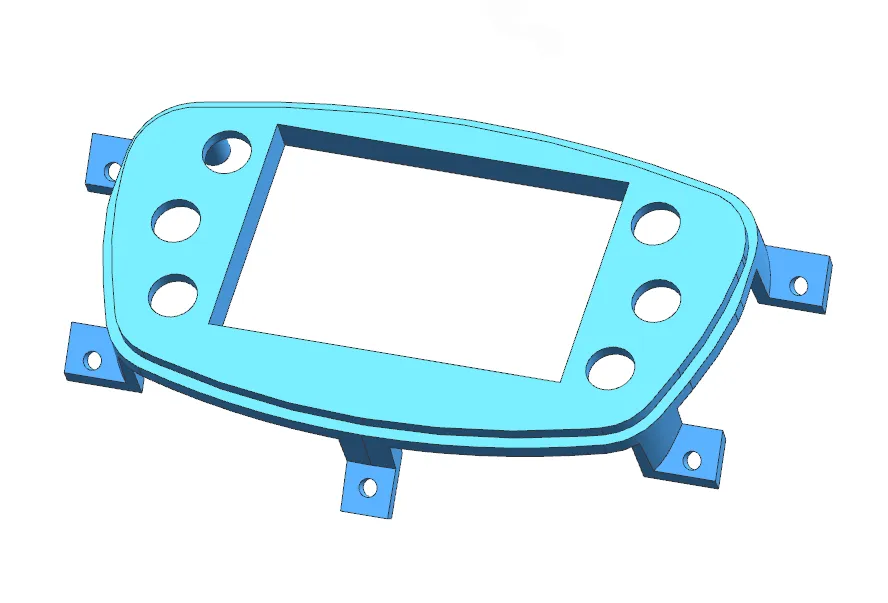

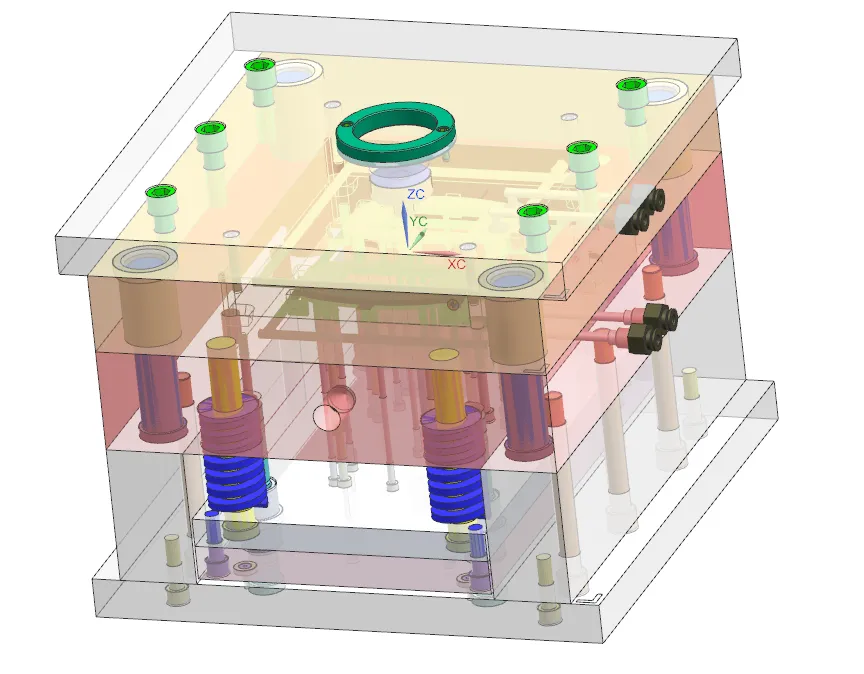

本文完成电路板固定板ABS塑件注塑模具设计，塑件壁厚1.75mm，采用一模两腔对称排布。使用UG完成塑件与模具三维建模，绘制符合国标的CAD装配及零件图纸。选取两板C型标准模架，确定侧浇口浇注系统，设计整体式型腔型芯，按ABS收缩率0.5%计算成型零件尺寸；采用推杆顶出机构与环绕式冷却水道，依靠分型面间隙实现排气。选用XSZY500/350注塑机，对注射量、锁模力、模架安装及开模行程完成校核。整套模具结构紧凑可靠，可实现该塑件稳定批量注塑生产。
