作品包括：

Word设计说明书1份

开题报告一份

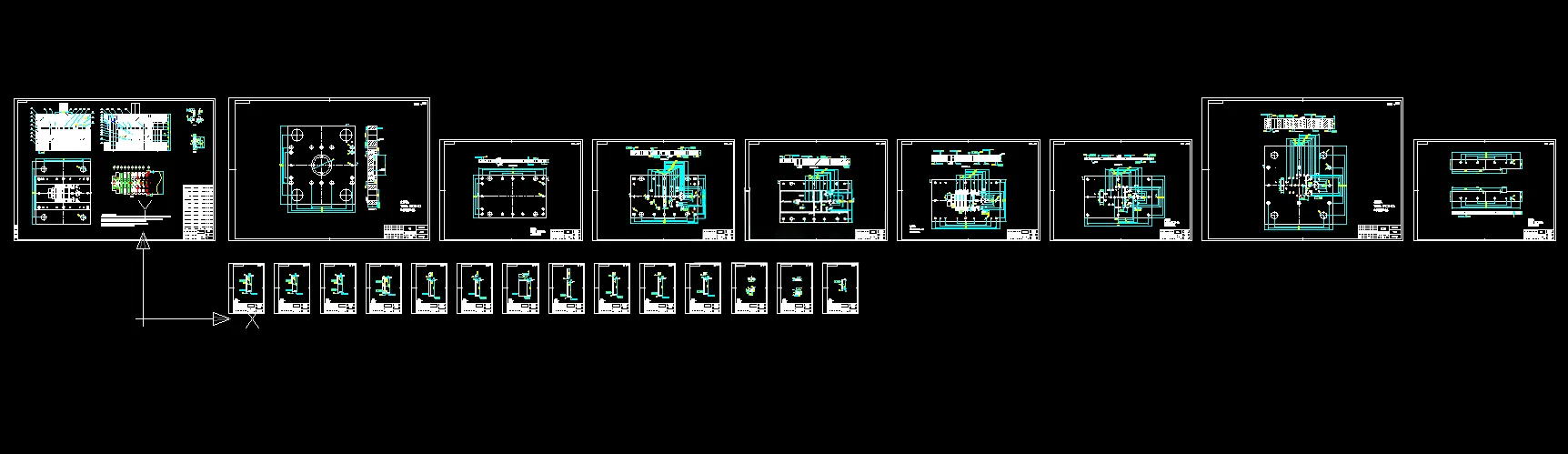

CAD版本图纸，共23张

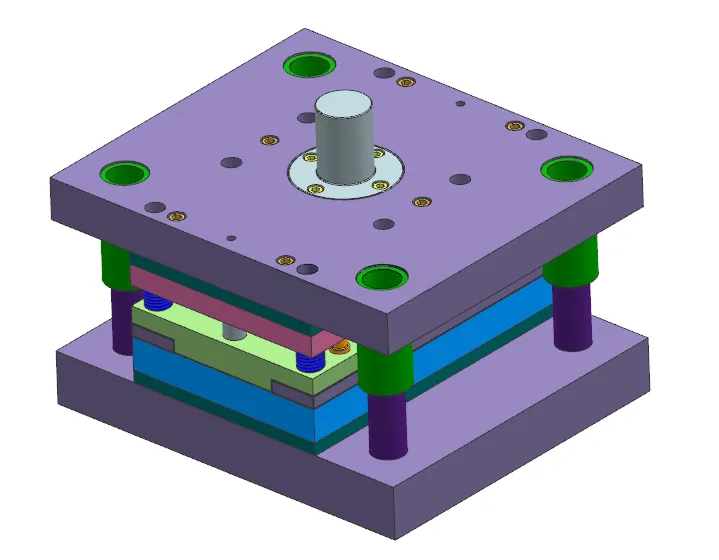

UG三维图一份

摘要

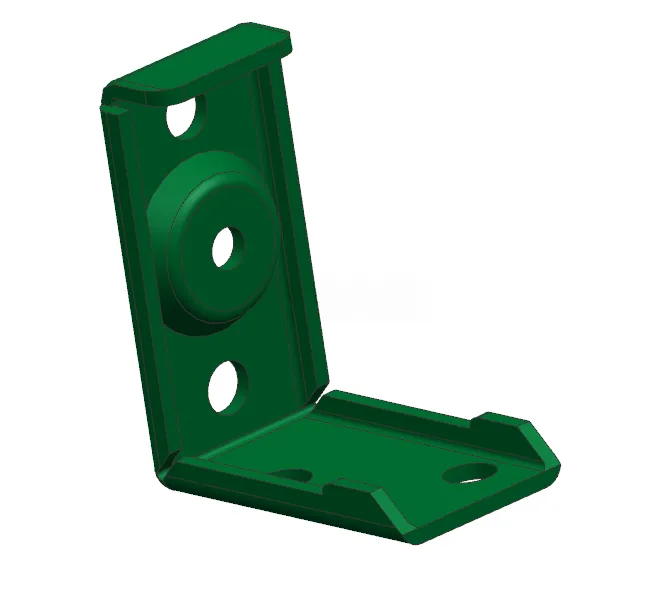

本文完成ST12材料扣件级进冲压模具设计，板料厚度1.2mm，零件包含冲孔、多向弯曲、局部成型工序，未注尺寸按IT12级精度。对零件开展工艺分析，计算中性层实现弯曲件毛坯展开，对比三种排样方案，选用材料利用率更高的中间载体对排样，设置10个工位，依次完成冲孔成型、切边、多次弯曲、落料等加工。 完成冲裁力、弯曲力、校正成型力及压力中心计算，模具总冲压力342.7kN，选用J2363开式可倾压力机。确定冲裁与弯曲凸凹模间隙，完成刃口尺寸计算。模具采用四角导柱钢板模架，凸凹模选用Cr12；采用侧刃+导正销+导料板组合定位，弹性卸料结构；对凹模、凸模、卸料板、固定板、垫板等主要零件进行结构设计。 校核压力机公称压力、滑块行程、模柄孔、模具闭合高度，模具闭合高度不足需加装垫板补偿。模具依靠多工位级进实现条料连续冲压，可满足该扣件大批量生产，对同类多弯曲小型冲压件级进模设计具有参考意义。
