作品包括：

Word设计说明书1份

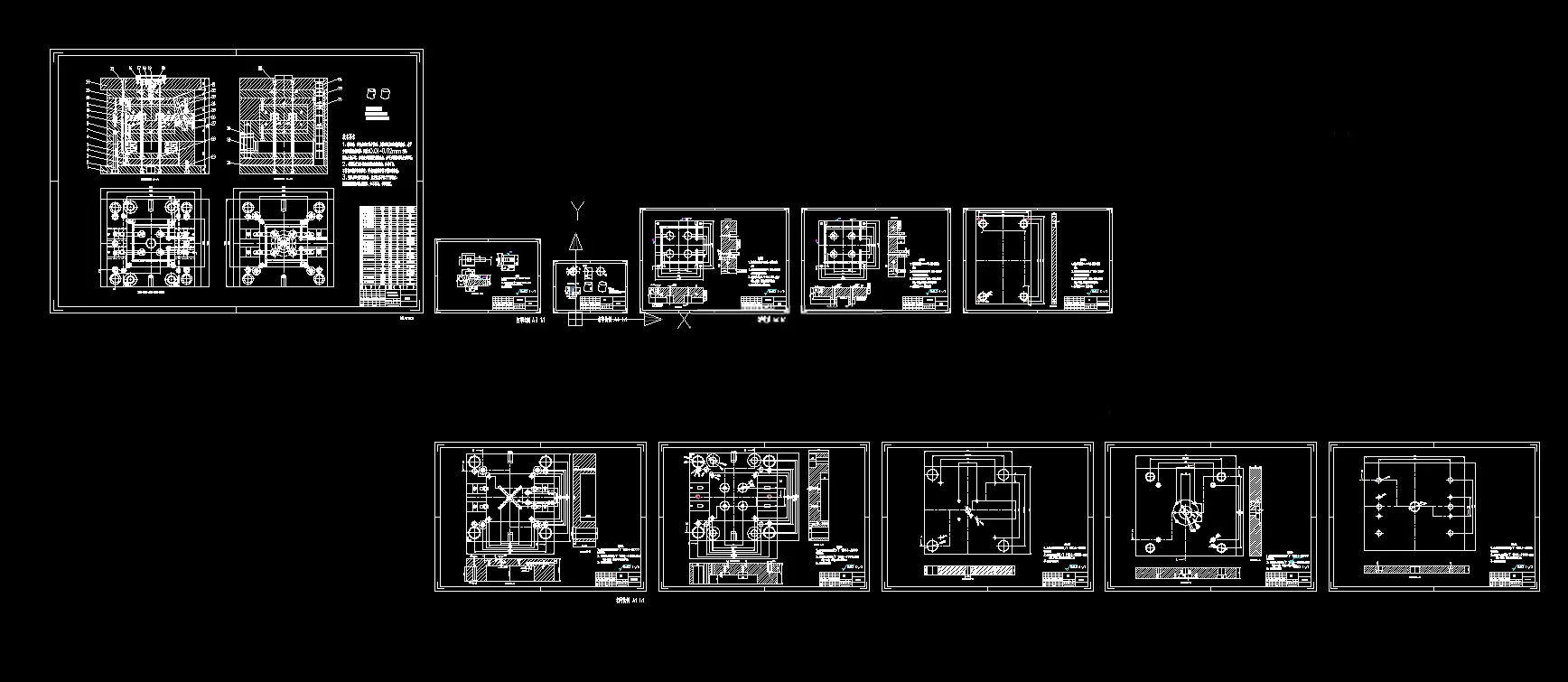

CAD版本图纸，共11张

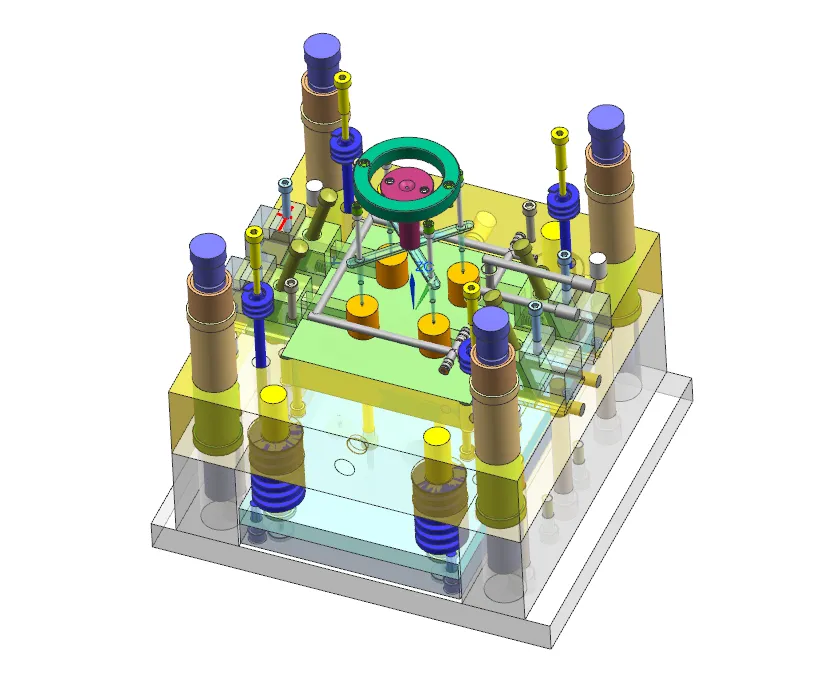

UG三维图一份

摘要

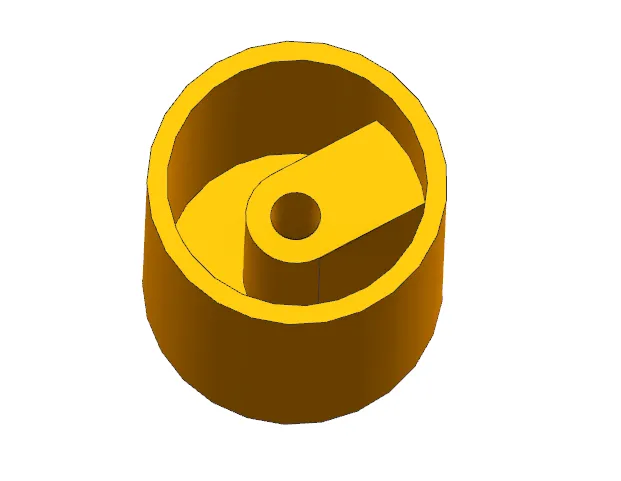

本文完成ABS材质小型按压喷头注塑模具设计，塑件外形φ30×30mm，平均壁厚2.27mm，单件质量9.42g，精度MT4。塑件存在侧向倒扣，采用斜导柱滑块侧向抽芯结构，完成抽芯距、抽芯力核算。模具采用**一模四腔**对称布局，选用FCI细水口标准模架；分型面设于塑件最大轮廓处，浇注系统采用点浇口，搭配锥形主流道、梯形分流道与圆锥形冷料穴，依靠分型面、镶件间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯，按ABS收缩率完成成型尺寸计算，校核模板强度；冷却采用环绕式循环水路，完成冷却水流量计算；脱模选用推管推出机构，配备复位杆弹簧复位机构。选用XSZY250/160注塑机，对注射量、锁模力、注射压力、安装尺寸、开模行程逐项校核。 借助Moldflow开展模流仿真，分析填充、压力、熔接痕、气穴与翘曲变形，模拟结果表明成型质量满足要求。整套模具各机构动作可靠，可实现该喷头塑件批量注塑，对小型带倒扣类塑件模具设计具有参考价值。
