作品包括：

Word设计说明书1份

开题报告一份

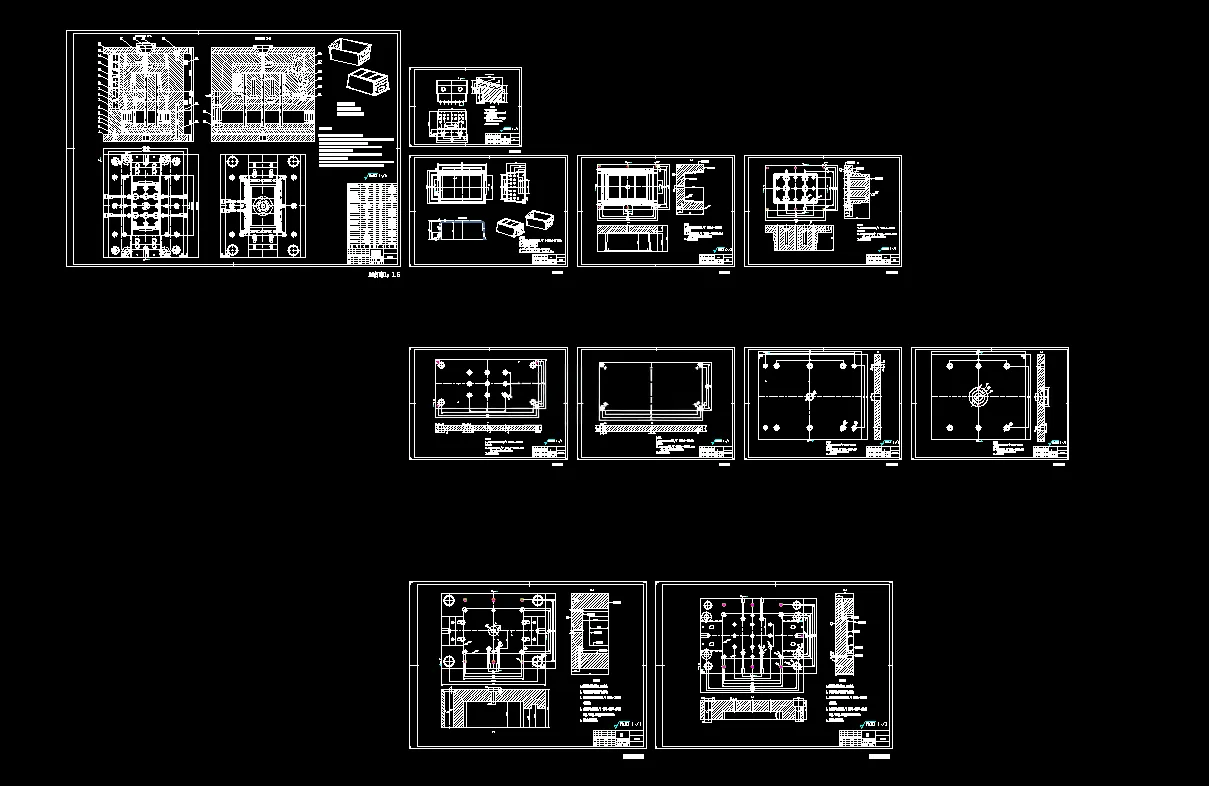

CAD版本图纸，共11张

UG三维图一份

摘要

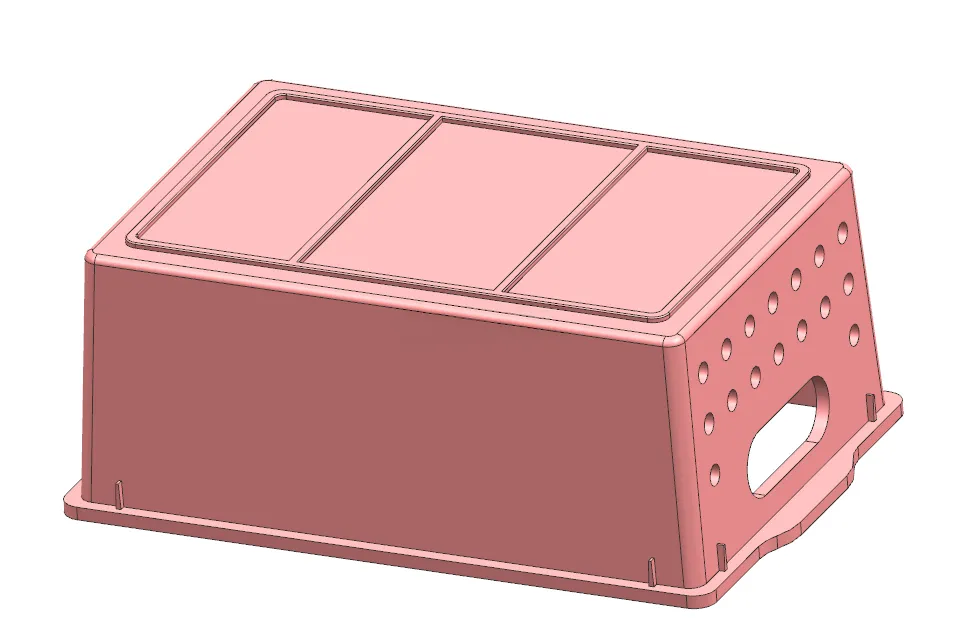

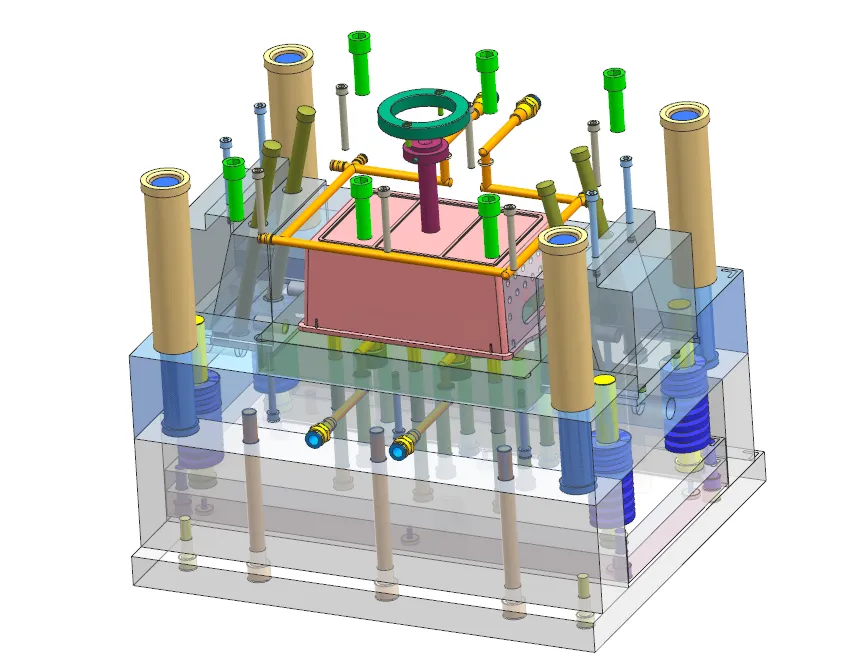

本设计对象为ABS材质塑料收纳盒，塑件外形尺寸175×266×102mm，壁厚4.46mm，单件质量586.30g，关键尺寸按MT4级，其余MT5级，材料收缩率取0.5%。 模具采用**一模一腔**布局，分型面设置在塑件最大轮廓底面；浇注系统选用直浇口，无分流道，依靠分型面与推杆间隙实现排气。塑件侧面存在倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯力与25mm抽芯行程计算。成型零件采用镶嵌式型腔、型芯，完成型腔型芯成型尺寸核算。 冷却系统采用外围环绕式水冷回路，计算热量释放与冷却水流量，选定水道直径10mm；推出机构布置9根φ15推杆顶出，完成62.50kN脱模力与推杆强度校核。选用CI型标准模架，匹配HTF300XA卧式注塑机，依次校核注射容量、注射压力、锁模力、模具安装厚度、开模及顶出行程，全部满足生产条件。 整套模具借助UG、CAD完成三维建模与二维工程图绘制，模具结构完整，可实现收纳盒大批量注塑成型，保障塑件成型品质。
