作品包括：

Word设计说明书1份

开题报告一份

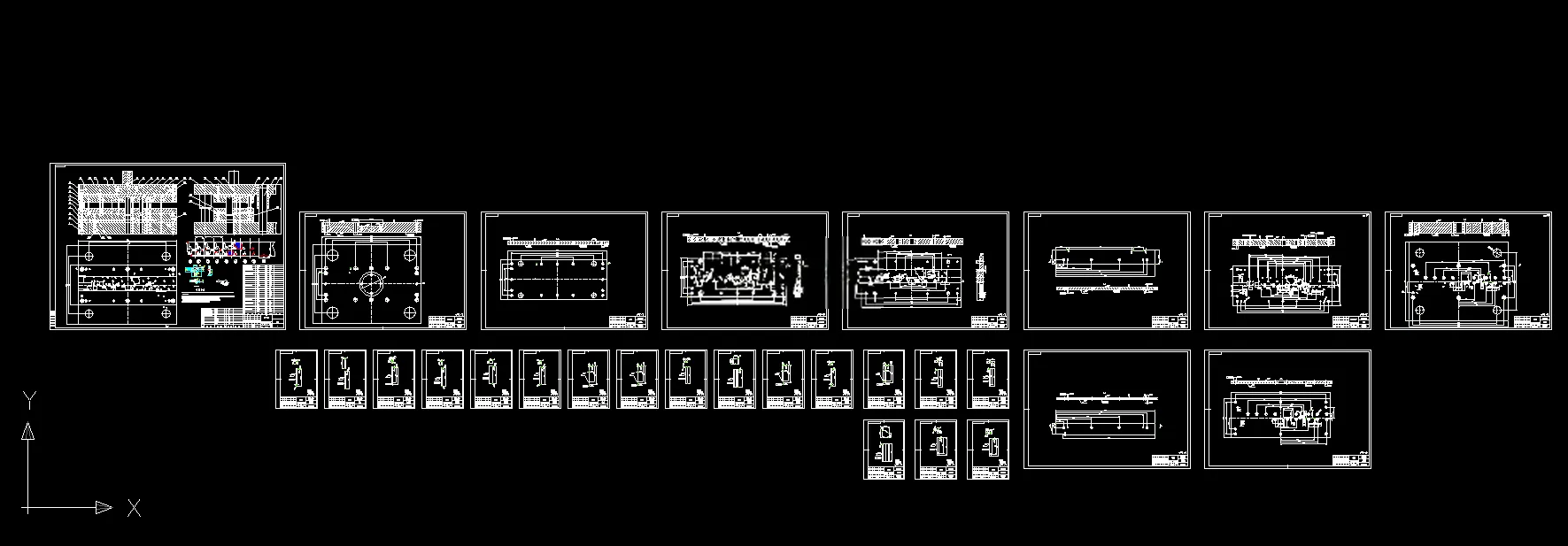

CAD版本图纸，共28张

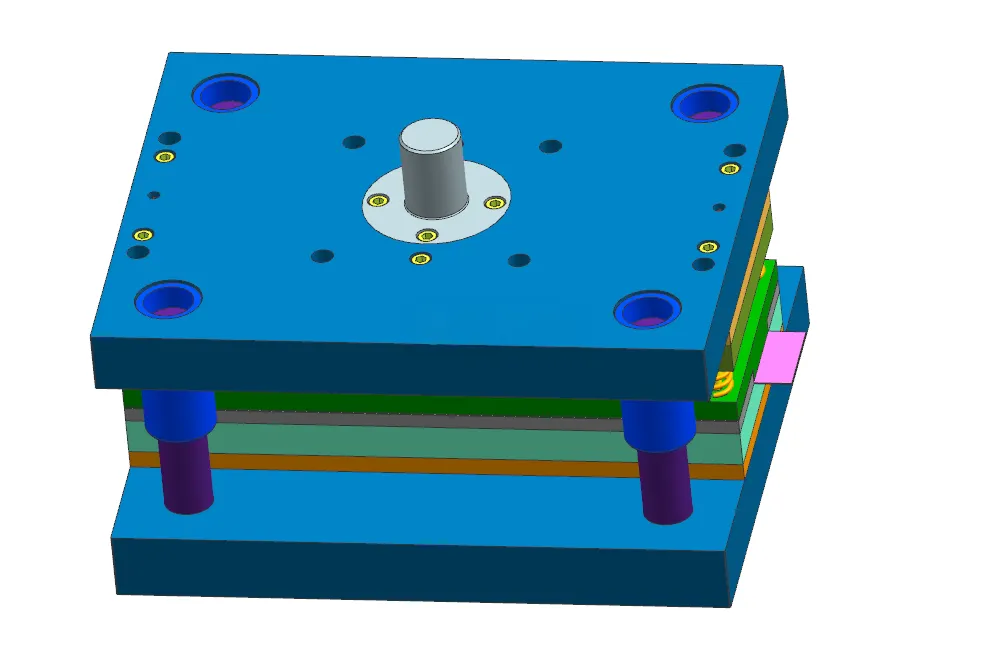

UG三维图一份

摘要

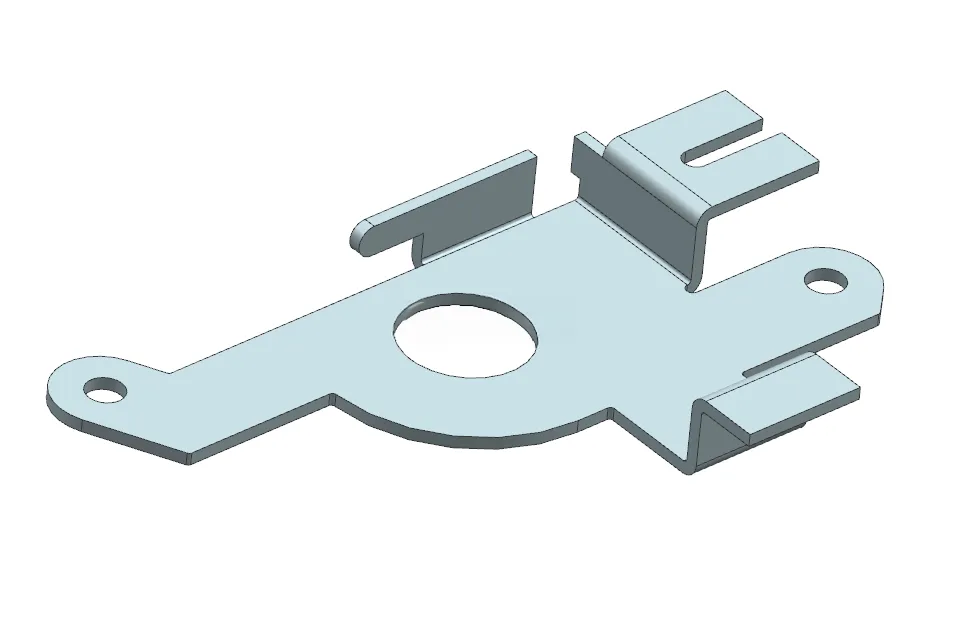

本设计对象为Q235材质打印器支架，板厚1.0mm，零件包含多处Z形、V形弯曲以及冲孔结构，未注尺寸按IT14级。对比多种工艺方案，确定采用**9工位级进模**完成大批量连续冲压。 选用双侧载体单排竖排排样，送料步距46mm，条料宽度72.6mm，材料利用率36.63%；工位依次为冲侧刃与导正孔、冲孔冲废料、多道切废料、预弯、多次折弯、落料；采用侧刃+导正销+浮动导料销组合实现条料定位。计算总冲压力342.2kN，确定压力中心，选定冲裁与弯曲间隙，针对弯曲回弹预留试模修磨量，完成凸凹模刃口尺寸计算。 模具选用四角四导柱钢板模架；凸模采用Cr12钢，凹模选用对应模具钢，固定板、垫板选用45钢；采用弹簧弹性卸料压料机构。初选J2363开式可倾压力机，对公称压力、滑块行程、模柄孔、模具闭合高度逐项校核，各项参数满足安装及生产条件。 整套模具可连续完成支架全部冲压工序，采用CAD完成零部件及装配图纸绘制，能够满足零件批量冲压生产需求。
