作品包括：

Word设计说明书1份

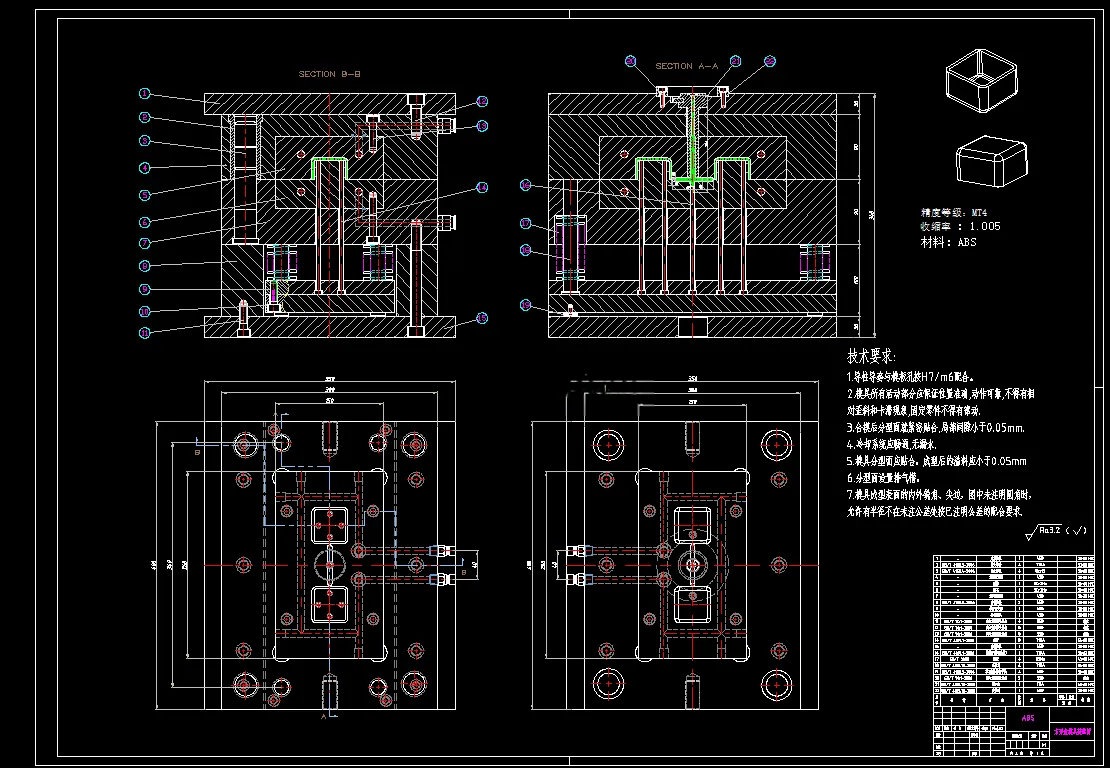

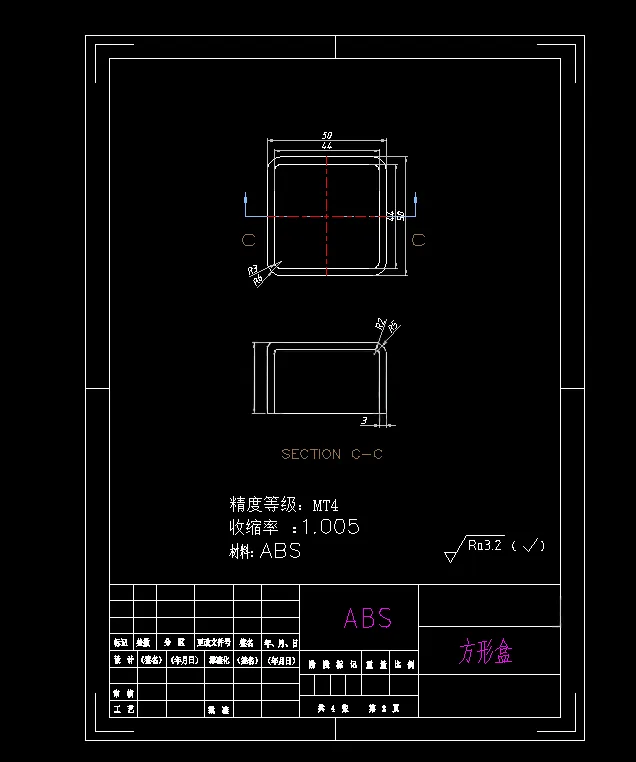

CAD版本图纸，共4张

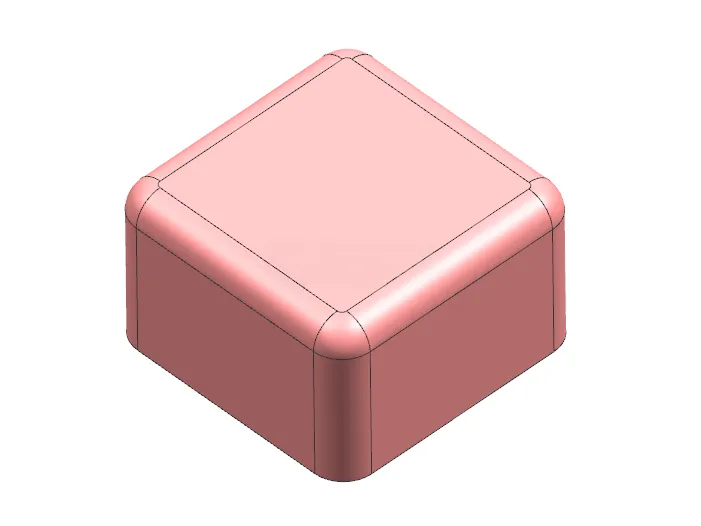

UG三维塑件图1张

摘要

本次设计完成ABS材质方盒塑件的注塑模具设计。方盒属于方形壳类塑件，壁厚3mm，外观质量要求较高，精度等级取MT4级，选用注塑成型工艺生产，采用一模二腔对称布局，提升生产效率。 设计选取HTF160XA卧式注塑机，完成注射容量、锁模力、安装尺寸、开模行程各项校核。分型面设在方盒最大轮廓处，浇注系统设计主流道、圆形分流道与矩形侧浇口；成型零件采用分体式型芯、型腔结构，依据ABS平均收缩率0.5%完成型芯、型腔尺寸计算。 模具设置环形冷却水道，保障塑件均匀冷却；脱模选用推杆顶出机构，保证顶出受力均匀，避免塑件顶白、变形；选用CI型标准模架，降低制造成本。 通过本次设计，掌握注塑模具完整设计流程，熟悉塑件工艺分析、参数计算与结构设计要点，同时也认识到自身专业知识的不足，为后续专业积累实践经验
