作品包括：

Word设计说明书1份

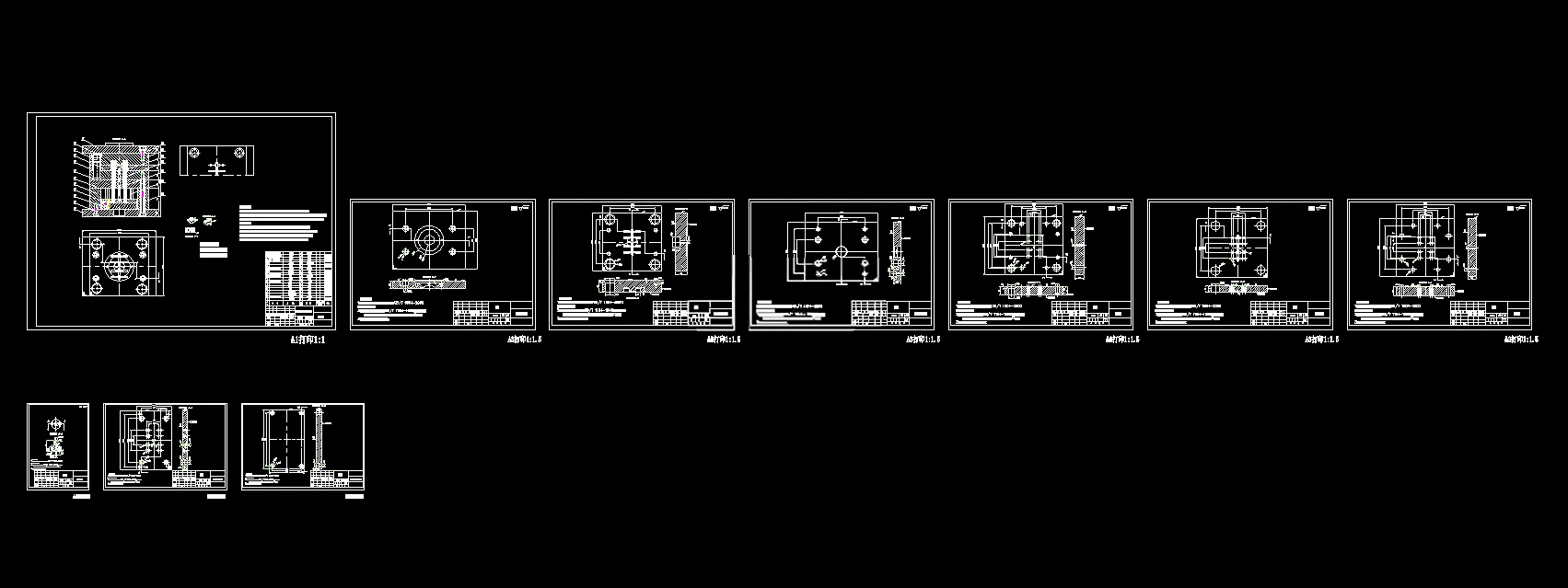

CAD版本图纸，共10张

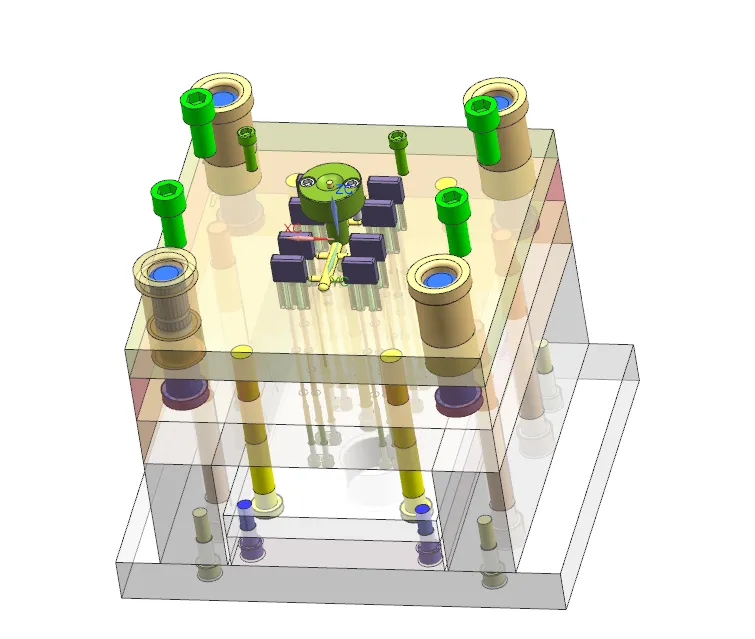

UG三维图一份

摘要

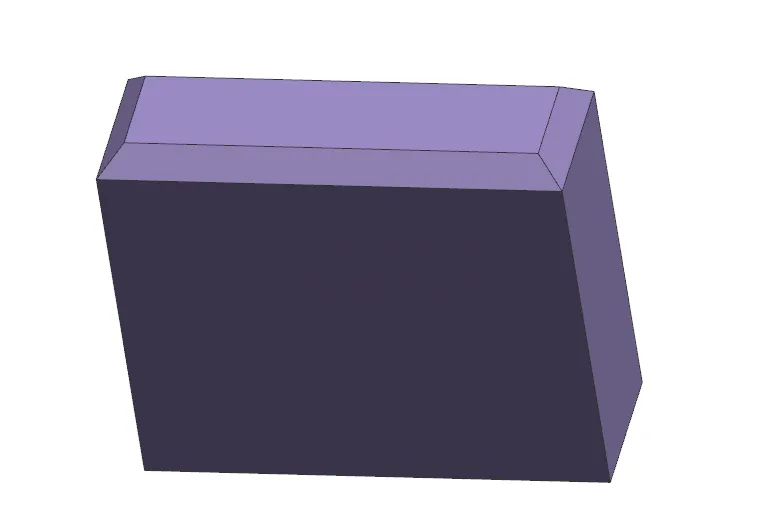

本文针对ABS材质按键开展两板注塑模具设计，塑件精度MT4级，平均质量1.29g，采用**一模八腔**布局，分型面设置在塑件最大轮廓位置。 浇注系统选用侧浇口，搭配圆锥形主流道、圆形截面分流道，配置Z型拉料杆与冷料穴，依靠分型面间隙实现排气；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成型腔与型芯径向、深度尺寸计算校核。推出机构采用多根圆形推杆均匀顶出，配备弹簧复位杆复位机构与导柱导套导向机构。 选用BI型标准两板模架，匹配HTF80XA注塑机，完成注射量、锁模力、注射压力、开模行程、模具安装尺寸校核。借助UG完成塑件与模具三维建模，绘制模具装配及零件二维图纸。整套模具结构合理，可满足按键大批量注塑生产，为小型多腔壳体塑件模具设计提供参考。
