作品包括：

Word设计说明书1份

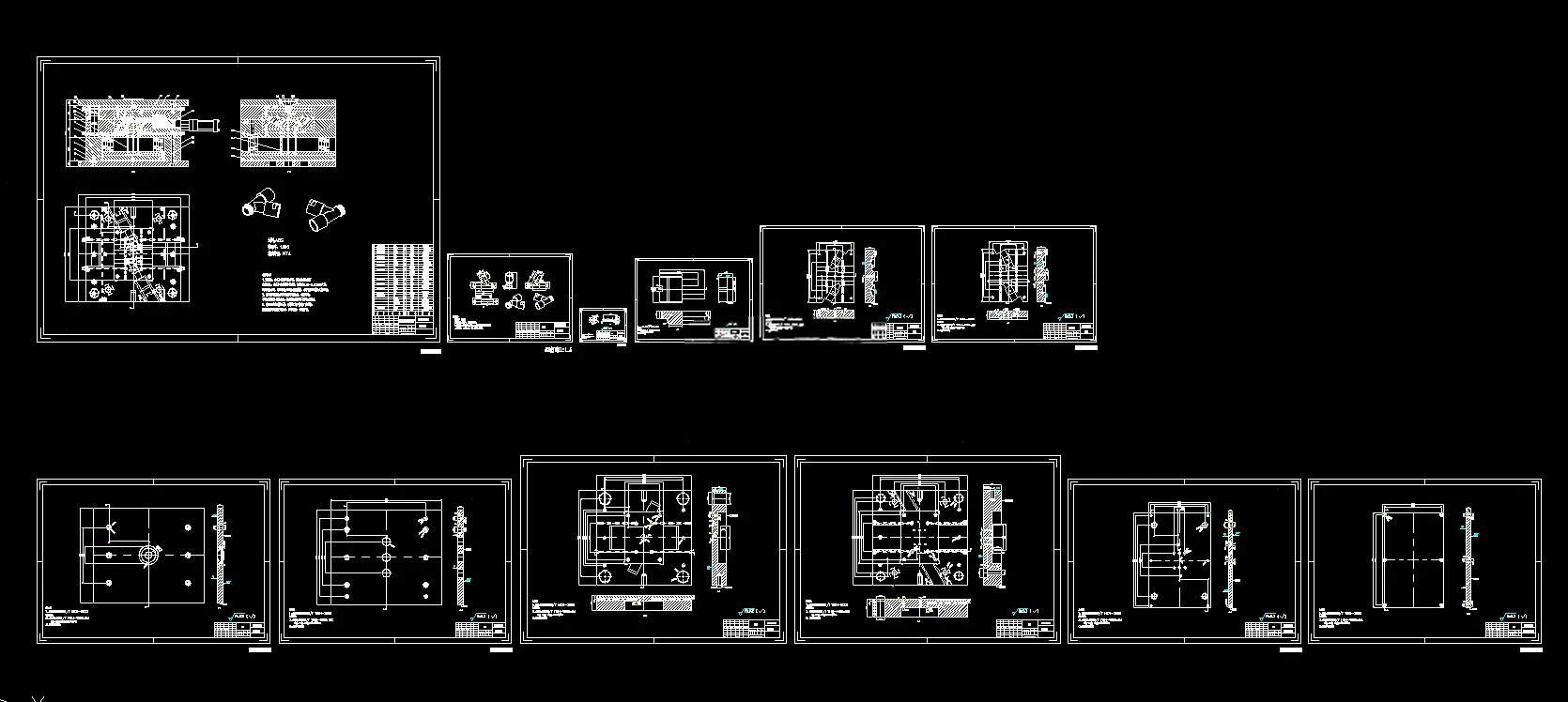

CAD版本图纸，共12张

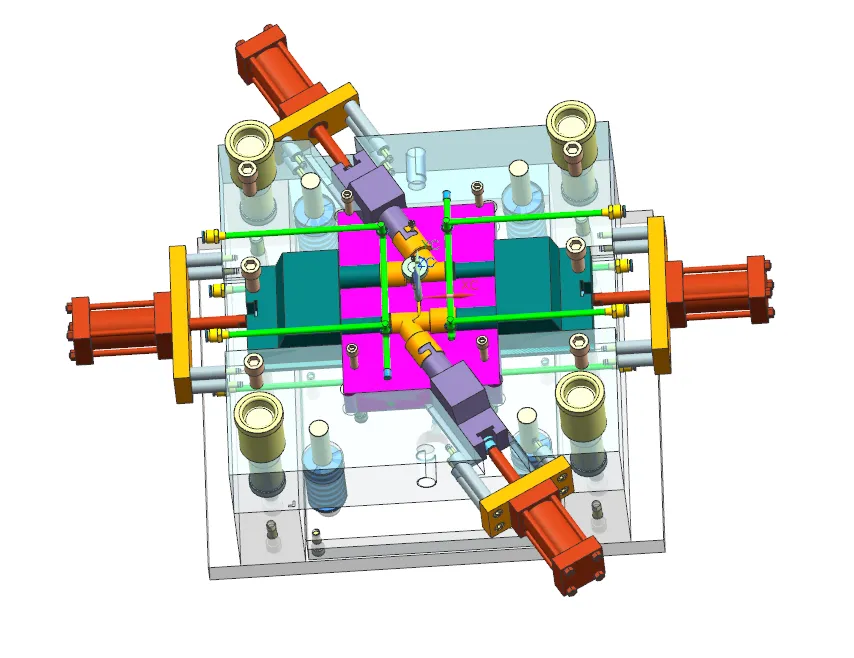

UG三维图一份

模流分析一份

摘要

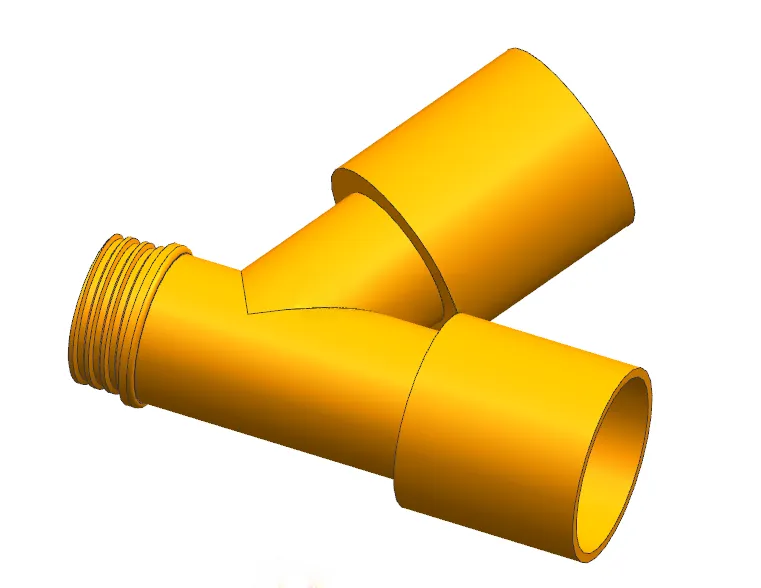

本文完成ABS材质带螺纹斜三通管接头注塑模具设计，塑件壁厚3mm，配合部位精度MT4，其余MT5，塑件存在侧向孔与外螺纹结构，单件质量52.38g。模具采用**一模两腔**布局，分型面设于塑件最大轮廓位置；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，配置Z型冷料穴与拉料杆，依靠分型面间隙完成排气。成型零件选用3Cr2Mo钢材的镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸计算；针对侧向孔采用液压油缸驱动滑块侧向抽芯机构，核算抽芯行程。脱模选用多根均布T8材质推杆推出，完成脱模力与推杆强度校核；冷却系统采用矩形环绕式水冷回路，控制水路温差。选用CI6060标准C型两板模架，匹配SA2800/1350u注塑机，对注射量、锁模力、注射压力、开模行程、模具安装厚度、拉杆间距逐项校核，全部参数满足设备使用条件。借助Moldflow开展模流仿真，完成网格修复，分析填充时间、注射压力、熔接痕、气穴、冷却、收缩及翘曲变形，仿真结果显示成型缺陷可控。利用UG完成三维建模，CAD绘制全套模具图纸，整套模具抽芯、推出机构工作可靠，可实现斜三通管接头塑件批量注塑生产。
