作品包括：

Word设计说明书1份

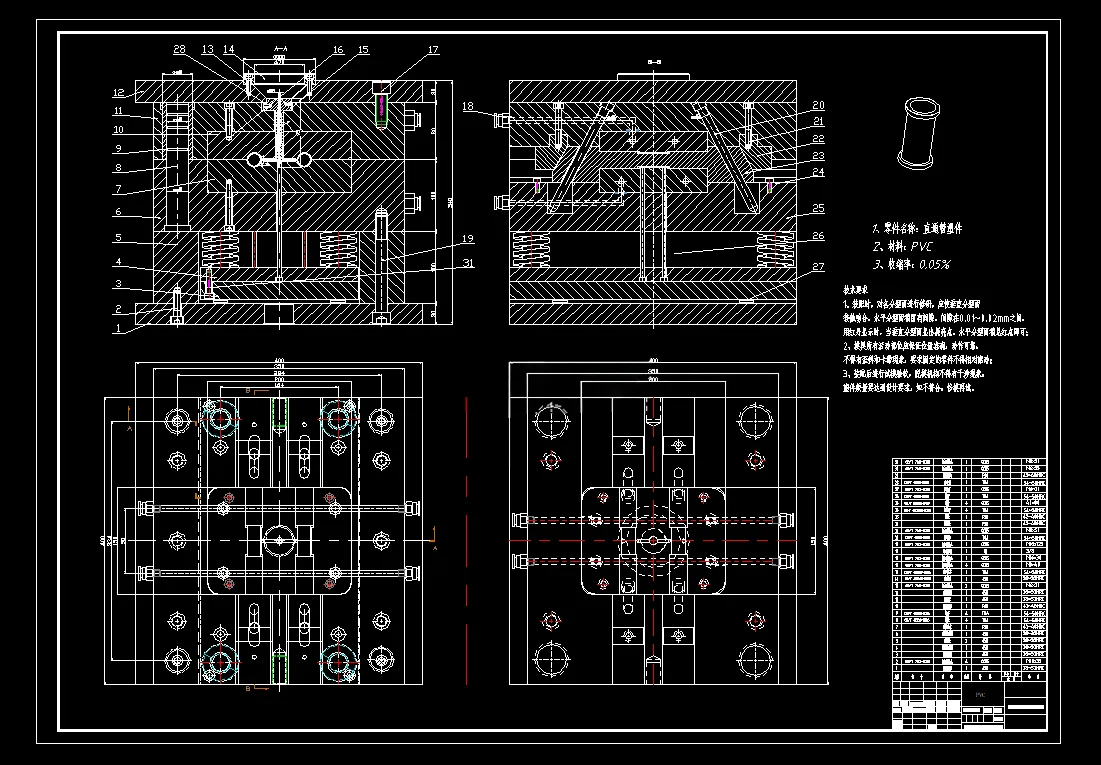

CAD版本图纸，共11张

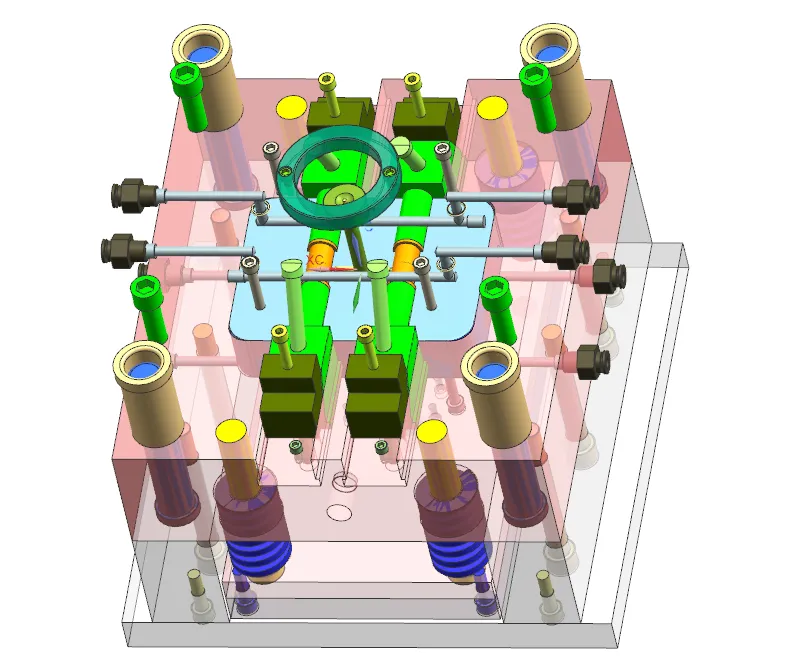

UG三维图一份

摘要

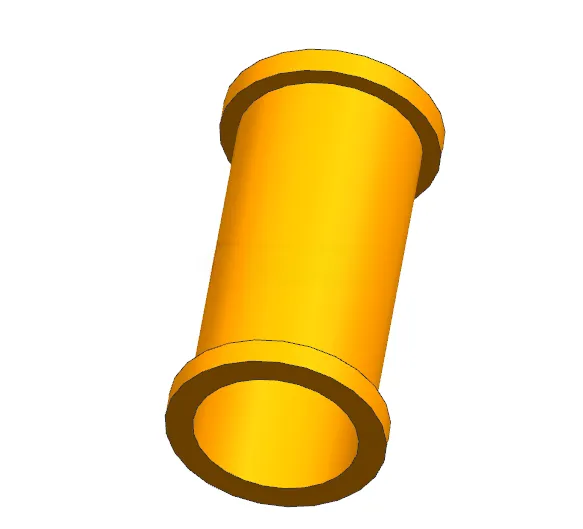

本文完成PVC直通管注塑模具课程设计，塑件外形尺寸φ24mm×44mm，壁厚13mm，精度MT4MT5，采用UG、CAD完成三维建模与工程图纸绘制。模具选用**一模两腔**对称排布，分型面设置在塑件最大轮廓处；浇注系统包含圆锥形主流道、圆形分流道、侧浇口，搭配Z型拉料杆与冷料穴。成型零件采用整体镶嵌式型腔型芯，依据PVC收缩率完成成型尺寸、型腔壁厚强度校核，依靠分型面间隙实现排气。针对管件内部结构，采用斜导柱滑块侧向抽芯机构并完成抽芯距计算；脱模选用推杆推出机构；冷却采用直通式水冷回路。选用CI3540标准两板模架，匹配XSZY500/350注塑机，对注射量、锁模力、开模行程、模具安装尺寸逐项校核，各项参数均满足生产条件。整套模具结构简单可靠，便于维护，可实现直通管塑件稳定批量注塑生产。
