作品包括：

Word设计说明书1份

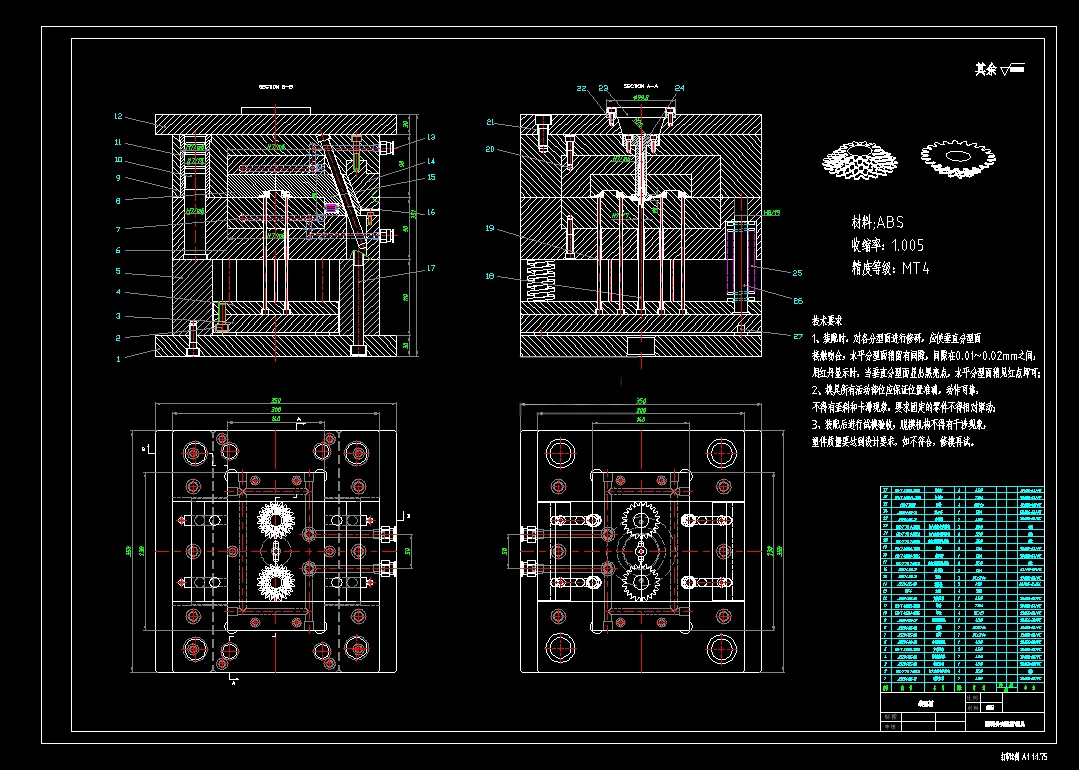

CAD版本图纸，共4张

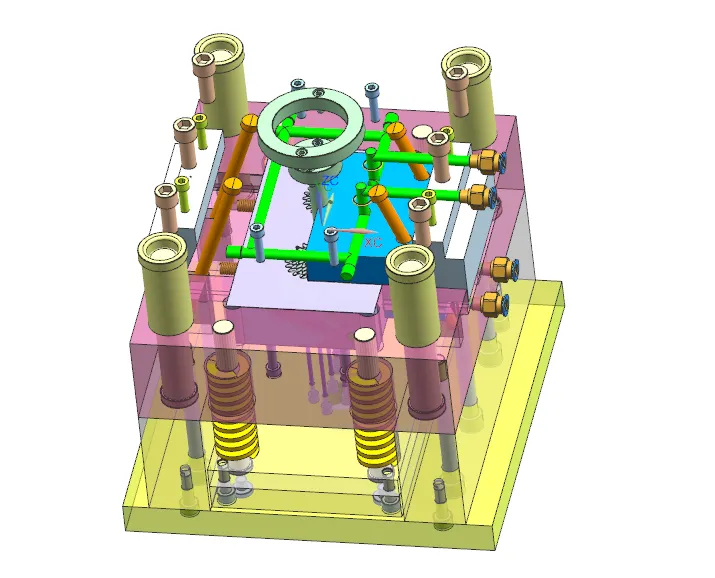

UG三维图一份

摘要

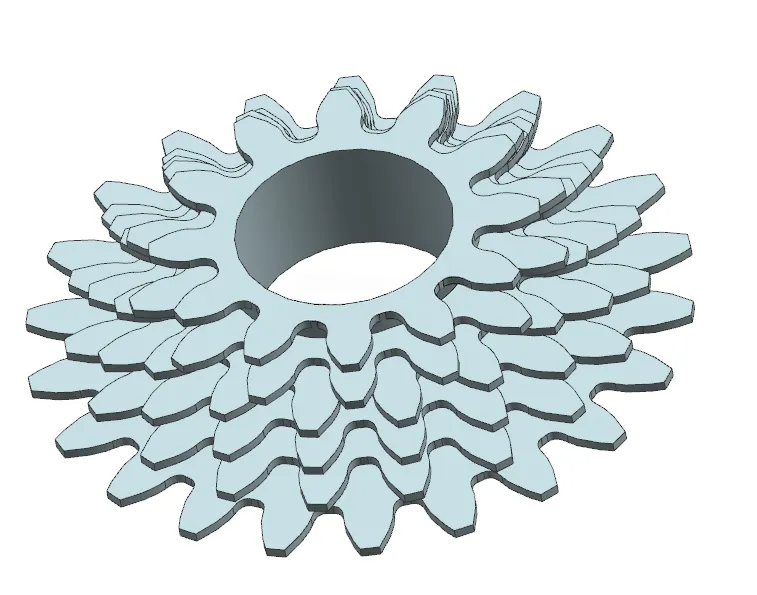

本文完成ABS材质自行车飞轮塑件注塑模具设计，塑件外形53.54mm×53.76mm，壁厚0.8mm，精度MT5级，侧面带有侧向孔结构。经塑件结构、体积质量分析，初选XSZY250注塑机。模具采用**一模两腔**布局，分型面设置在塑件下突台上平面；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，配置Z型冷料穴与拉料杆，依靠分型面间隙实现排气。 成型零件选用整体式型腔与型芯，依据ABS收缩率完成成型尺寸计算，并对型腔侧壁、底部进行强度校核。针对侧向孔，设计斜导柱滑块侧向抽芯机构，完成抽芯距、抽芯力与斜导柱直径计算；脱模机构采用4根均布推杆推出；冷却选用环绕式水冷回路，水道直径取10mm。选用CI3035标准两板模架，逐项校核注射量、锁模力、注射压力、模具安装尺寸、模厚及开模行程，各项参数均满足设备使用条件。借助UG完成三维建模与模具装配图纸绘制，整套模具结构合理，可实现该飞轮塑件批量注塑生产。
