作品包括：

Word设计说明书1份

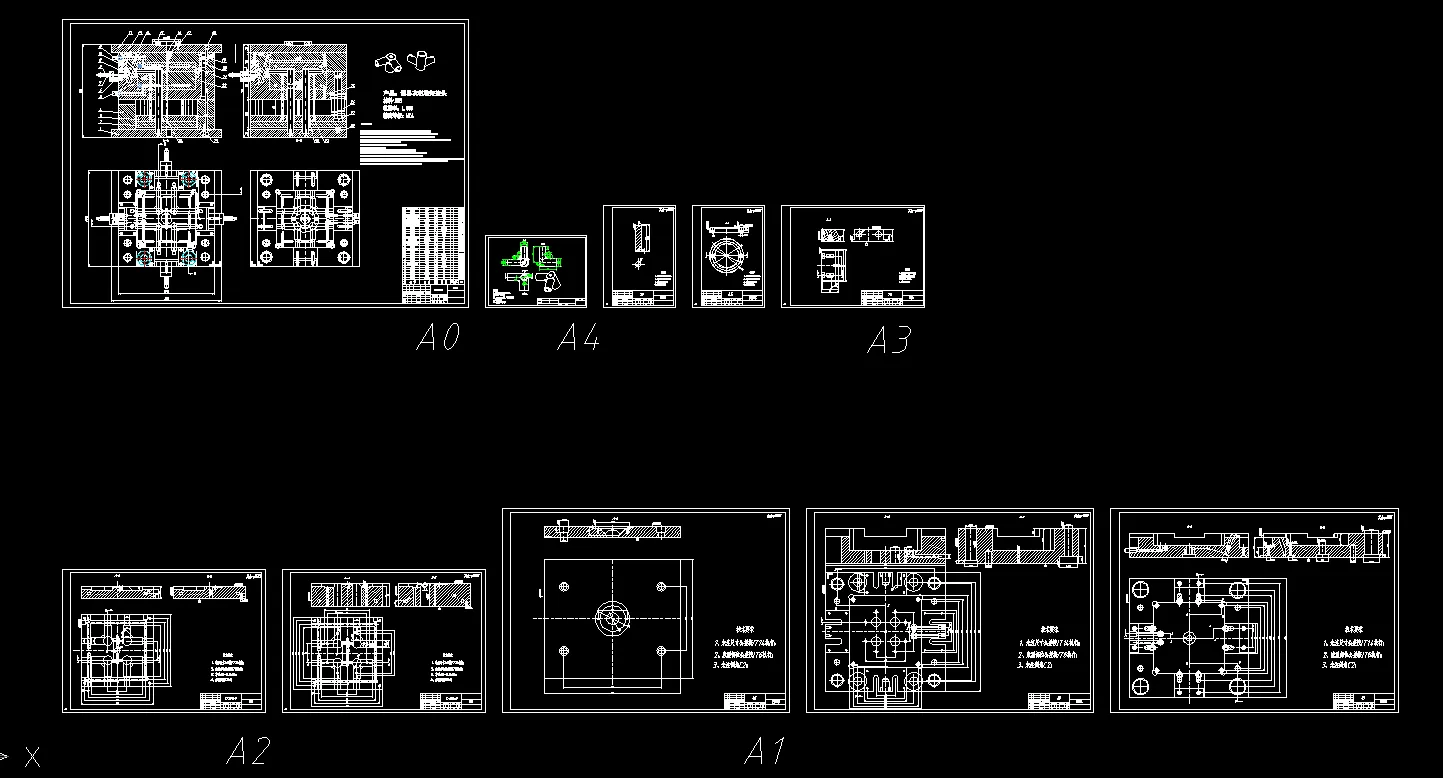

CAD版本图纸，共10张

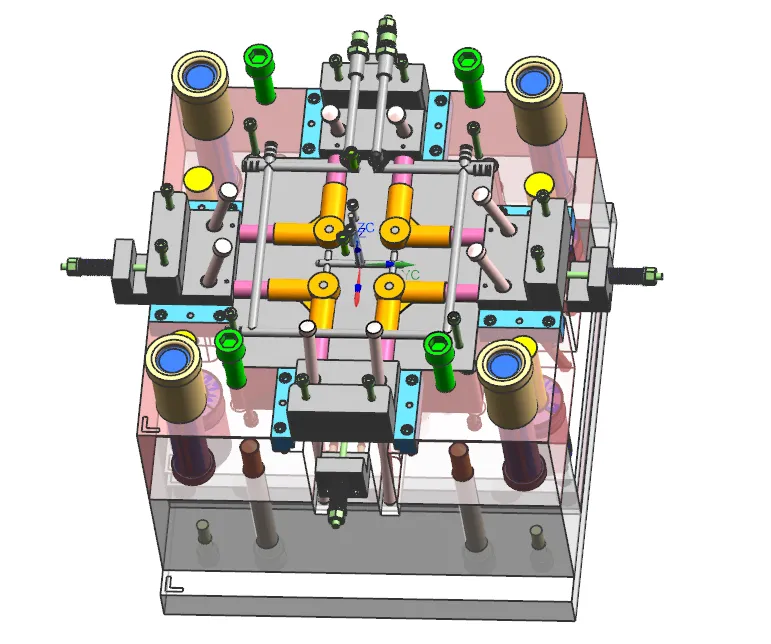

UG三维图一份

摘要

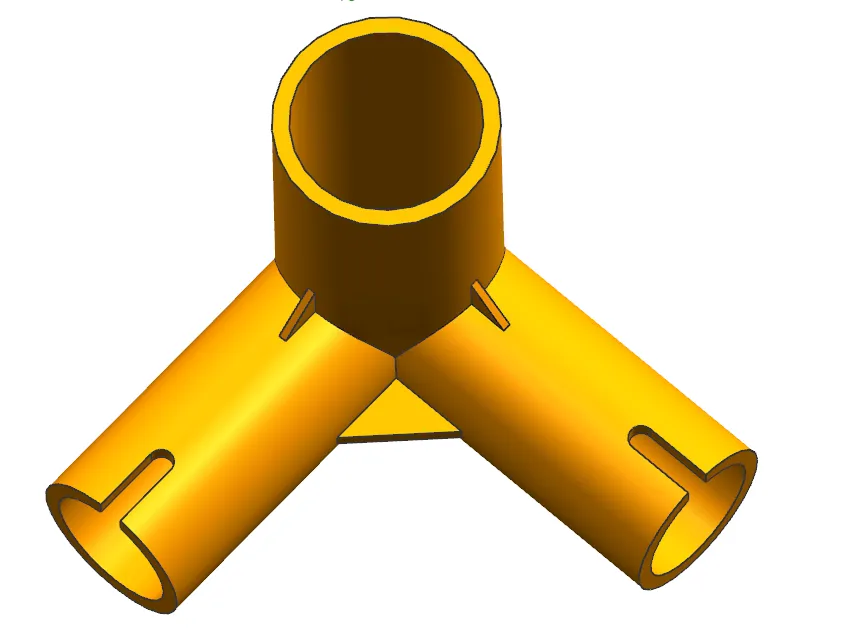

本文完成简易衣柜鞋架接头注塑模具设计，塑件选用ABS材料，外形尺寸60mm×60mm×50mm，平均壁厚1.87mm，精度MT4/MT5，经测量单件体积15.46cm、质量16.23g。模具采用**一模四腔**对称布局，合理选定分型面；浇注系统设计主流道、圆形分流道与侧浇口，配套标准浇口套与定位环。成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算，成型零件选用718H钢材。冷却系统采用直径8mm水冷回路；脱模采用推杆+推管顶出，搭配复位杆弹簧复位机构，设置导柱导套实现合模导向；针对塑件倒扣设计斜导柱侧向抽芯机构，并完成抽芯力、斜导柱直径计算。选用CI型标准C模架，匹配XSZY250/160注塑机，依次校核移模行程、注射量、锁模力、注射压力、模具安装尺寸，各项指标均满足生产条件。借助UG完成三维建模与总装，输出模具装配图纸，整套模具结构完整，可实现该接头塑件批量注塑生产。
