作品包括：

Word设计说明书1份

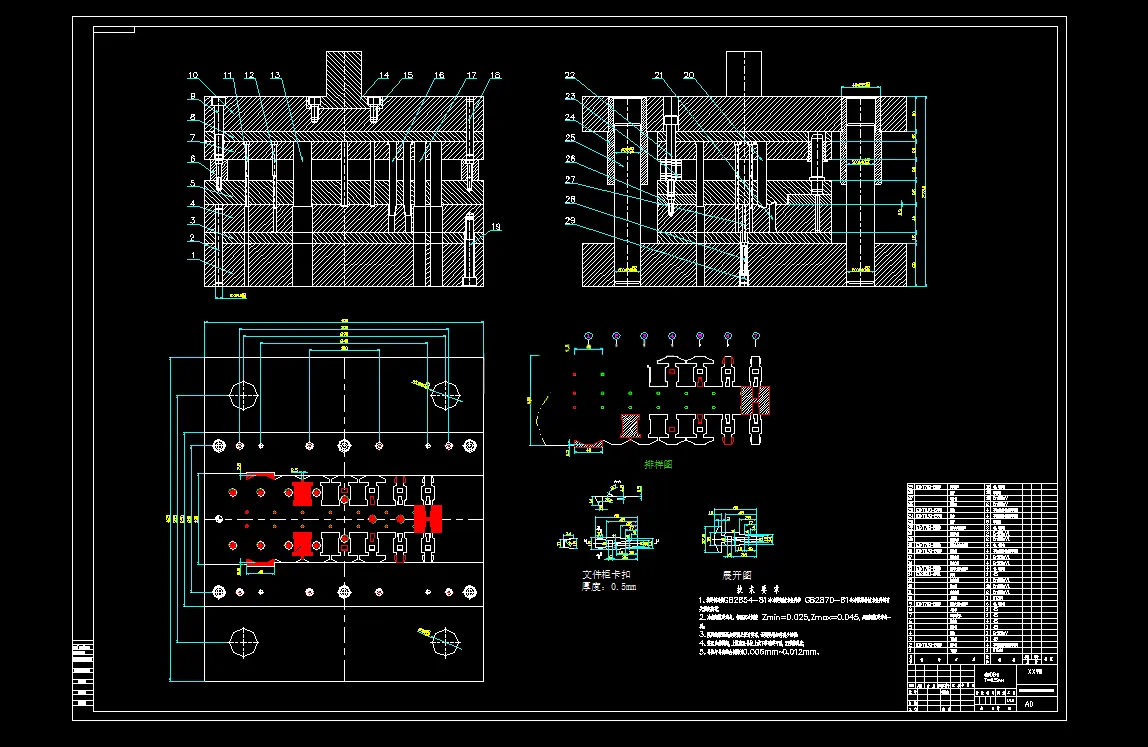

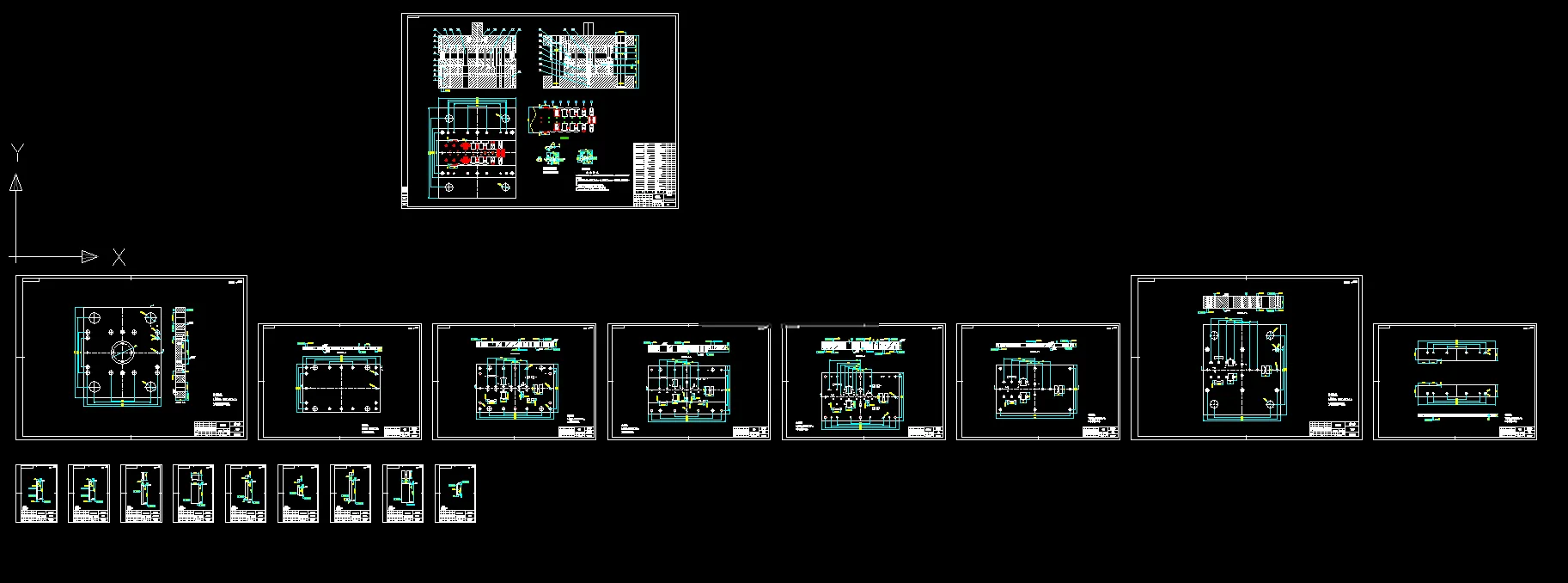

CAD版本图纸，共18张

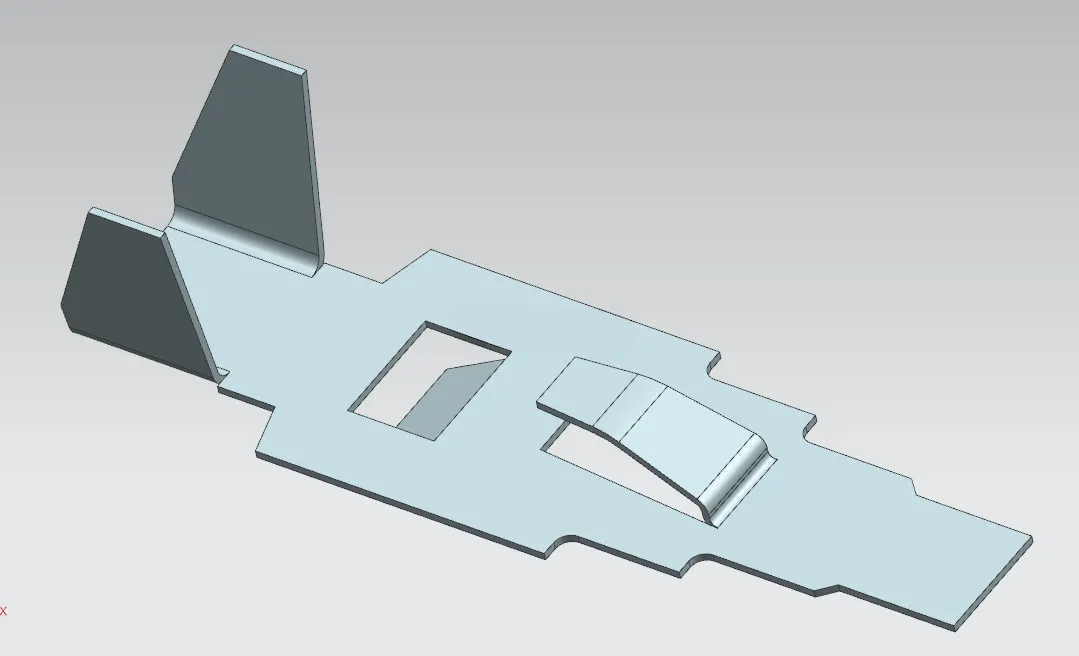

UG三维工件图1张

摘要

本文完成08钢文件柜卡扣多工位级进冲压模具设计，工件料厚0.5mm，零件包含冲孔、切舌、多处弯曲成型工序，对比单工序模、复合模方案，综合生产效率与批量生产需求，确定采用7工位级进模，依靠侧刃粗定位配合导正销精定位，保障送料精度。完成零件弯曲中性层展开计算，选用中间载体排样，确定送料步距、条料宽度，核算材料利用率38.68%。 开展冲压工艺力计算，分别求解冲裁力、卸料推件力、弯曲校正力，得到总工艺力203.3KN，据此选用公称力350kN开式可倾压力机；完成模具压力中心、冲裁间隙、冲裁与弯曲凸凹模刃口尺寸计算。模具选用四角导柱钢板标准模架，凹模采用Cr12，凸模采用T8A，确定凹模、凸模、卸料板、固定板、垫板的结构、尺寸及热处理硬度；采用弹性卸料机构，选用标准导柱导套、模柄、螺钉销钉。完整设计各工位加工内容，模具依靠料带载体连续送料，依次完成冲导正孔、冲废料、切舌弯曲、U型弯曲、最后切断落料。整套级进模具集成多道成型工序，自动化程度高，可实现文件柜卡扣大批量连续冲压生产。
