作品包括：

Word设计说明书1份

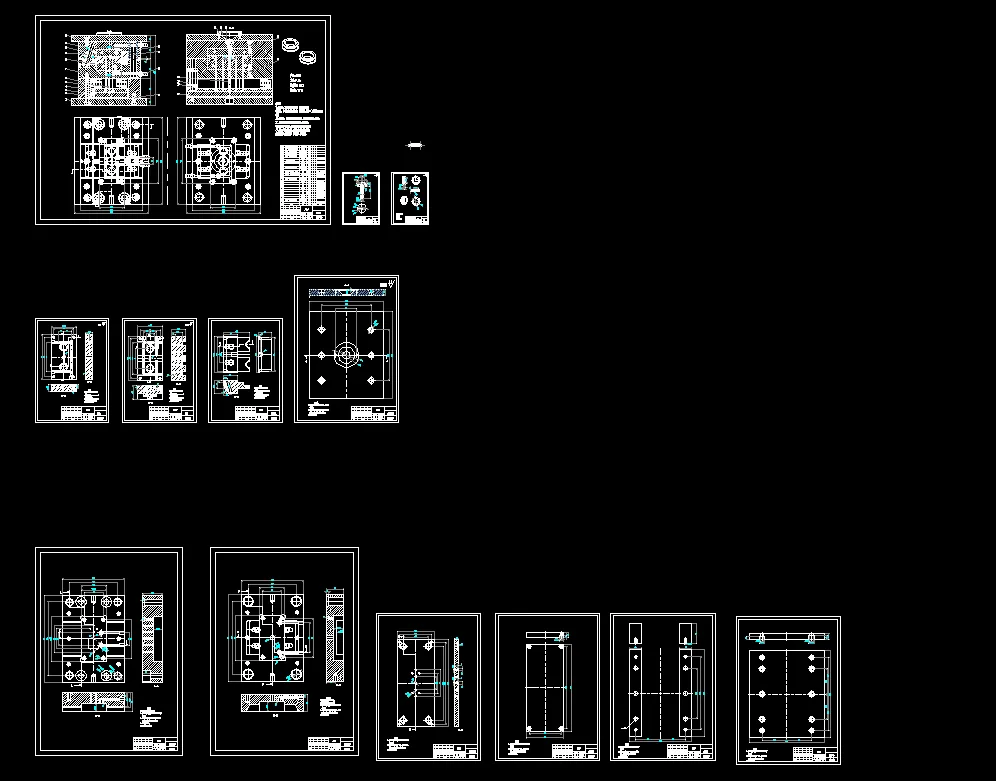

CAD版本图纸，共13张

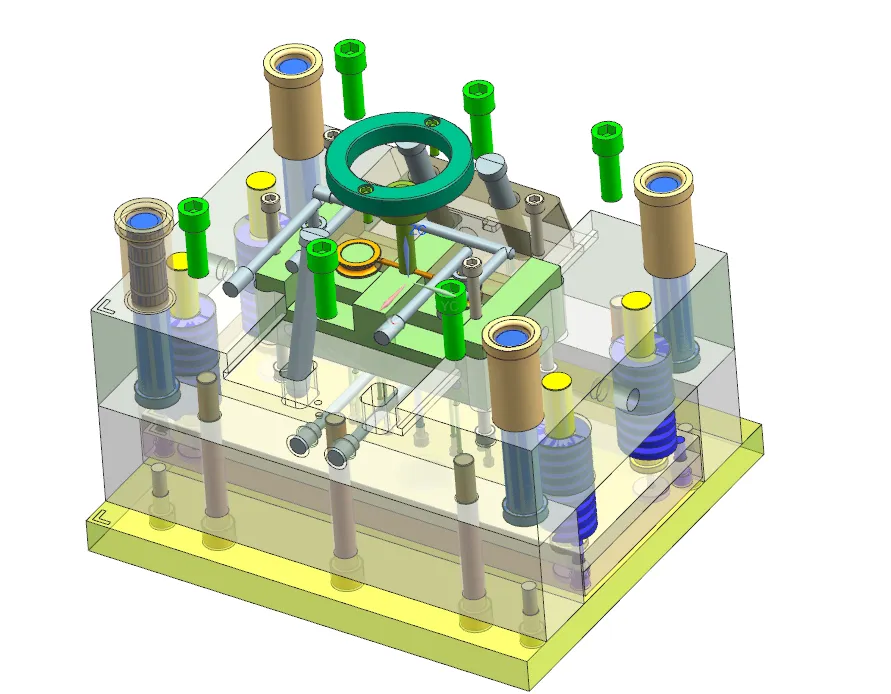

UG三维图一份

摘要

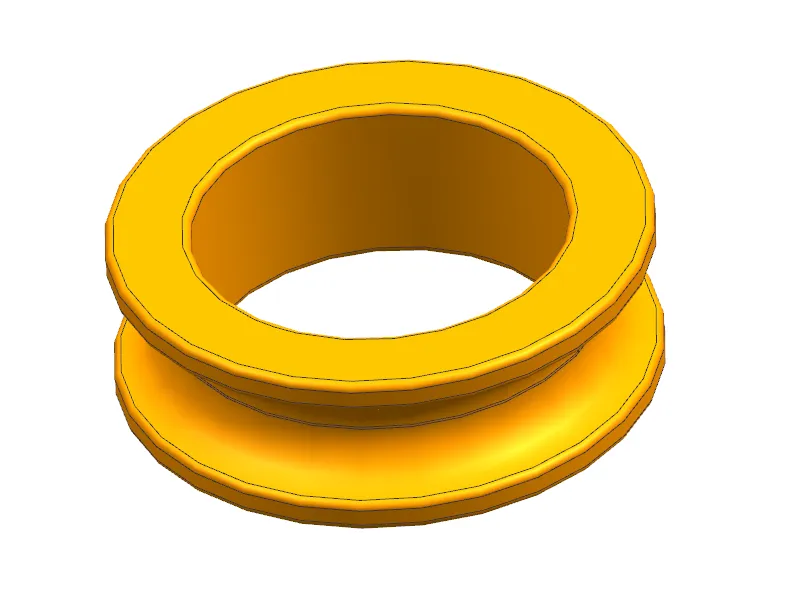

本文完成PA6材质纤维轮注塑模具设计，塑件外形尺寸32mm×32mm×10.5mm，平均壁厚2.08mm，精度MT4MT5。经UG核算塑件体积与质量，初选XSZY250/160注塑机。模具采用**一模两腔**对称布局，分型面设于塑件最大轮廓位置；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，配置标准浇口套与定位环。 针对塑件两侧倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯距、抽芯力以及斜导柱直径计算；成型零件选用718H钢材镶嵌式型腔、型芯，依据PA6收缩率完成成型尺寸计算；脱模采用多点均布推杆推出，搭配复位杆弹簧复位机构，设置导柱导套实现合模导向；冷却采用直径8mm环绕式水冷回路，依靠分型面间隙完成排气。选用CI2535标准C型模架，依次校核注射量、锁模力、注射压力、开模行程、模具安装厚度与拉杆间距，全部参数均满足设备使用条件。借助UG完成三维建模与模具装配图纸绘制，整套模具结构合理，可实现纤维轮塑件稳定批量注塑生产。
