作品包括：

Word设计说明书1份

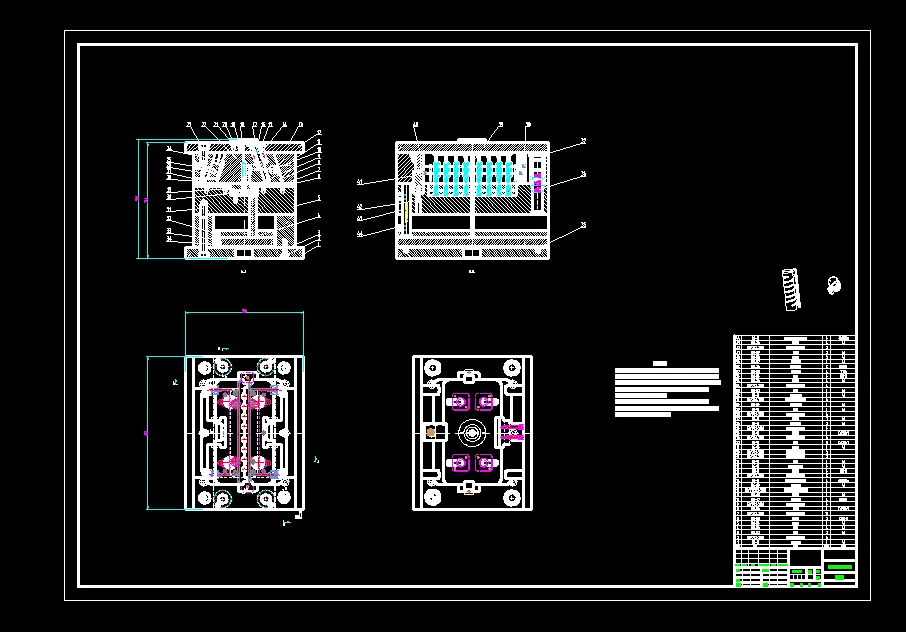

CAD版本图纸，共7张

UG三维图一份

摘要

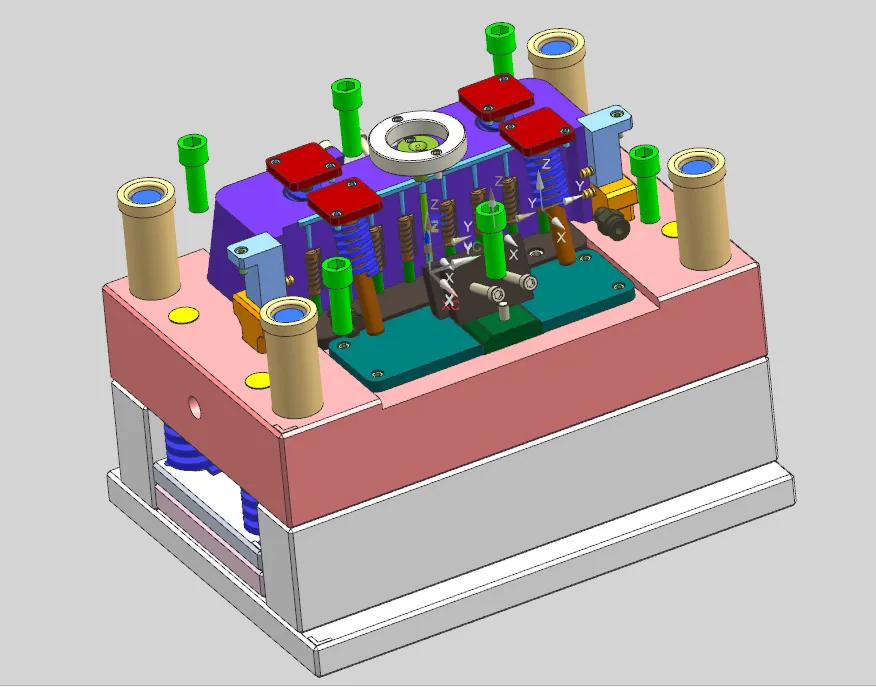

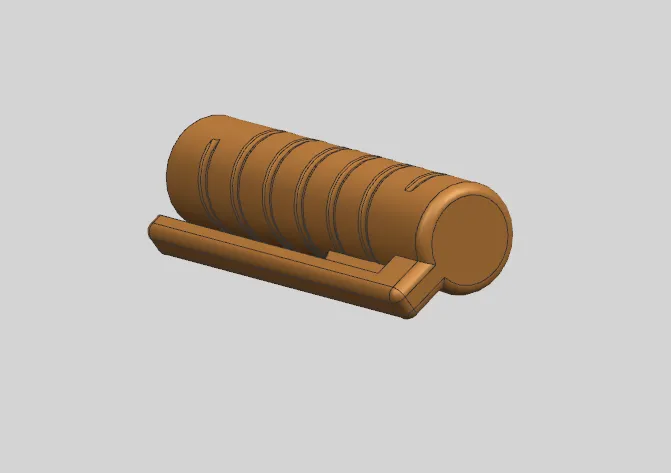

本文完成智星多功能笔笔盖注塑模具设计，塑件采用ABS材料，单件质量1.21g，重点尺寸MT3、其余MT5精度，属于外观件，表面不允许出现划痕、气泡缺陷。模具采用**一模八腔**直列排布，分型面设于塑件最大轮廓底面；浇注系统选用二板式点浇口结构，包含主流道、梯形分流道、点浇口，配置U型拉料杆与冷料穴，依靠分型面及零件间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯，选用718H、3Cr2Mo模具钢，完成成型尺寸计算；塑件存在侧向倒扣，设计斜导柱滑块抽芯机构，完成抽芯力、抽芯距离与斜导柱参数核算。冷却系统采用环绕式水冷回路，水道直径6mm；脱模机构采用多根Φ20推杆推出，完成脱模力与推杆强度校核。选用国标CI3045标准两板点浇口模架，配套XSZY250/160注塑机，对注射量、锁模力、注射压力、开模行程及安装厚度逐项校核，均满足生产条件。 借助UG完成三维建模与二维工程图绘制，大量使用标准件，模具拆装维护便捷，可实现笔盖大批量注塑生产，本次设计巩固注塑模具理论，提升计算与软件实操能力。
