作品包括：

Word设计说明书1份

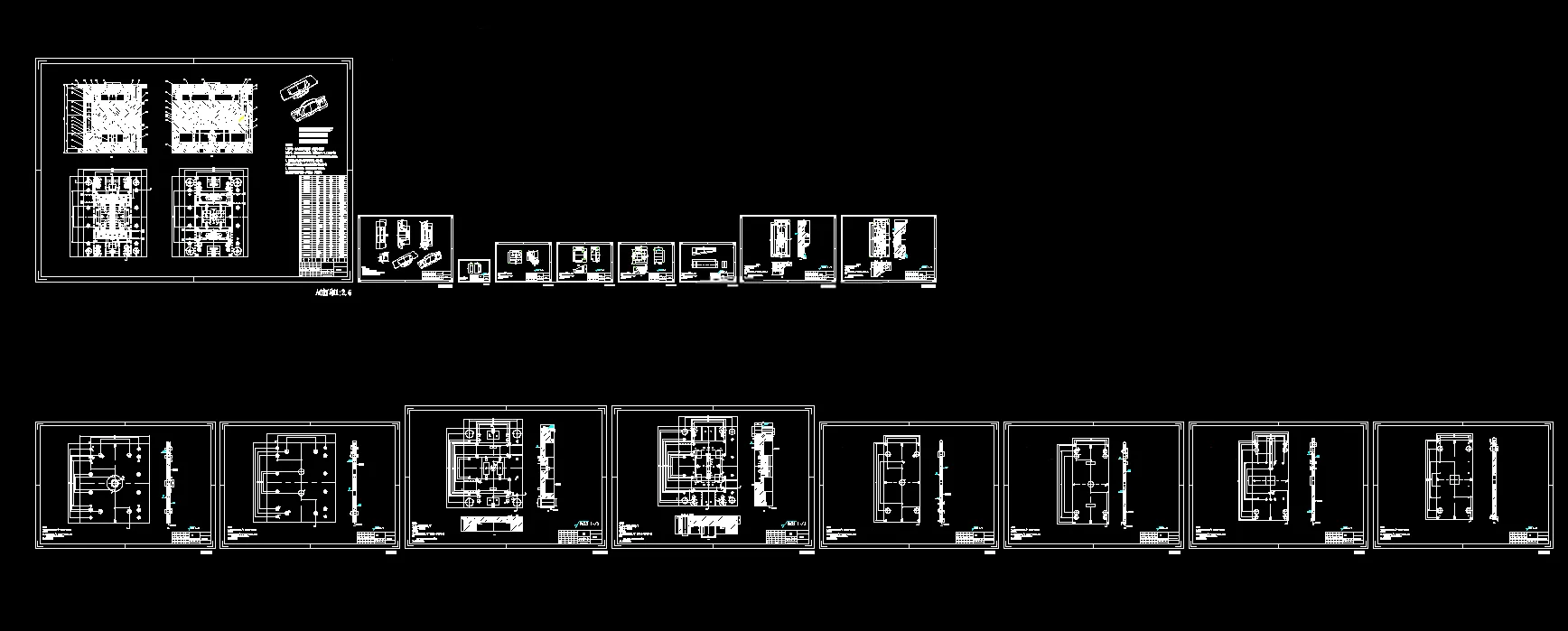

CAD版本图纸，共17张

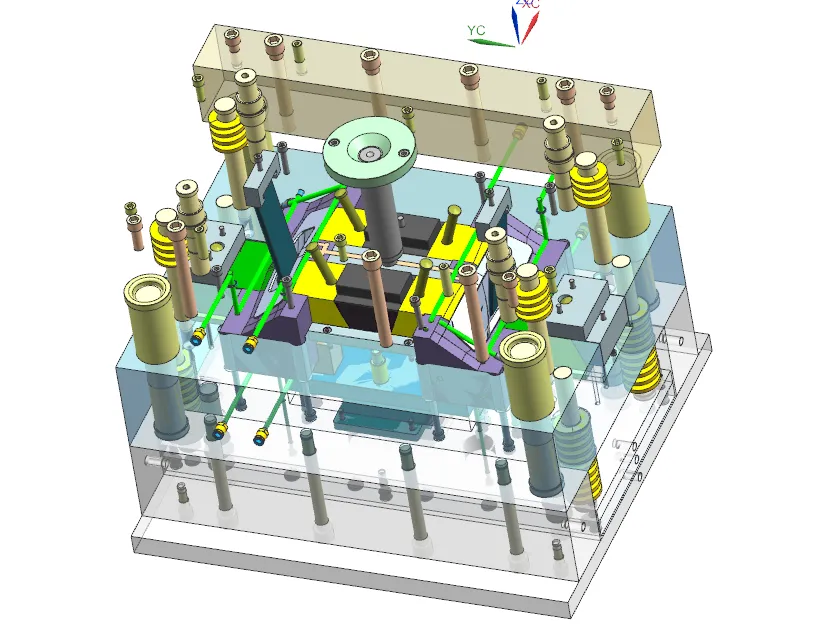

UG三维图一份

摘要

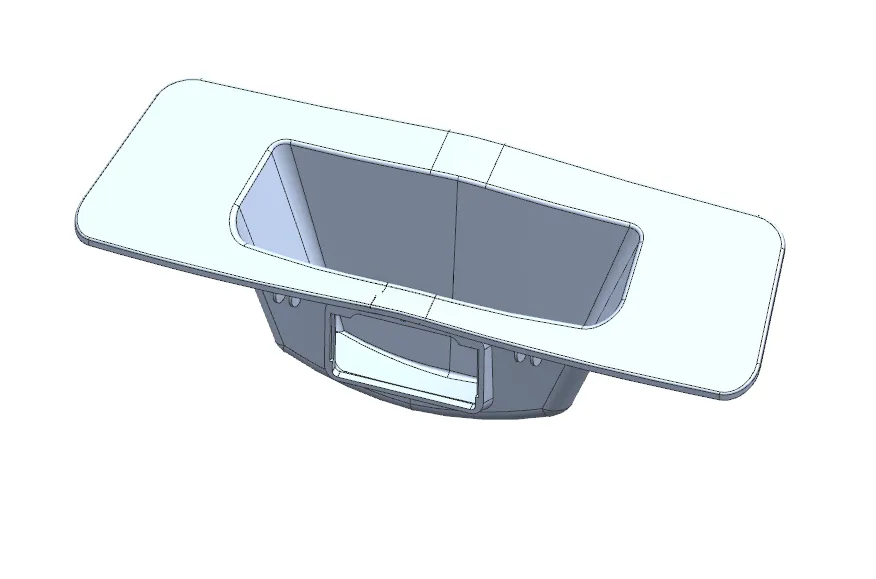

本文完成汽车内门把手注射模优化设计，塑件采用PA6+GF40%材料，外形256.18mm×83.65mm×59.64mm，平均壁厚1.98mm，精度MT4，采用**一模两腔**对称布局，分型面设于塑件最大轮廓底面，选用点浇口进料，搭配Z型冷料穴，依靠分型面实现排气。 采用镶嵌式型腔、型芯，完成成型尺寸计算与强度校核；设计环绕式水冷冷却系统；采用推杆推出、弹簧复位杆复位机构，配置导柱导套导向；针对侧向倒扣设计18°斜导柱滑块抽芯机构。选用XSZY2000/600注塑机与非标点浇口模架，对注射量、锁模力、注射压力、安装及开模行程逐项校核。借助MoldFlow开展模流仿真，填充、压力、熔接线、冷却、收缩及翘曲结果达标，最大变形1.477mm，熔接线位于非关键区域，模具方案可行，可实现该塑件批量生产。
