作品包括：

Word设计说明书1份

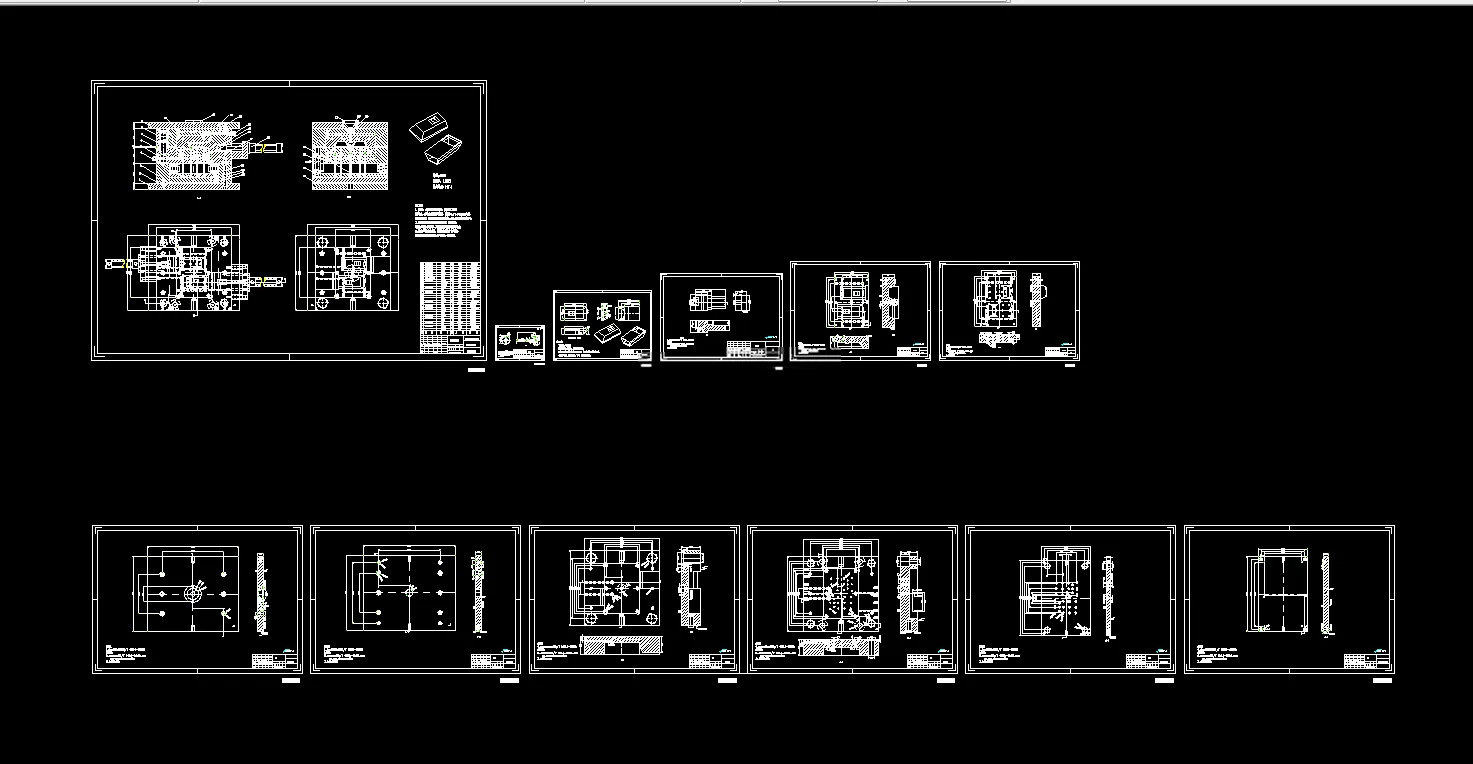

CAD版本图纸，共12张

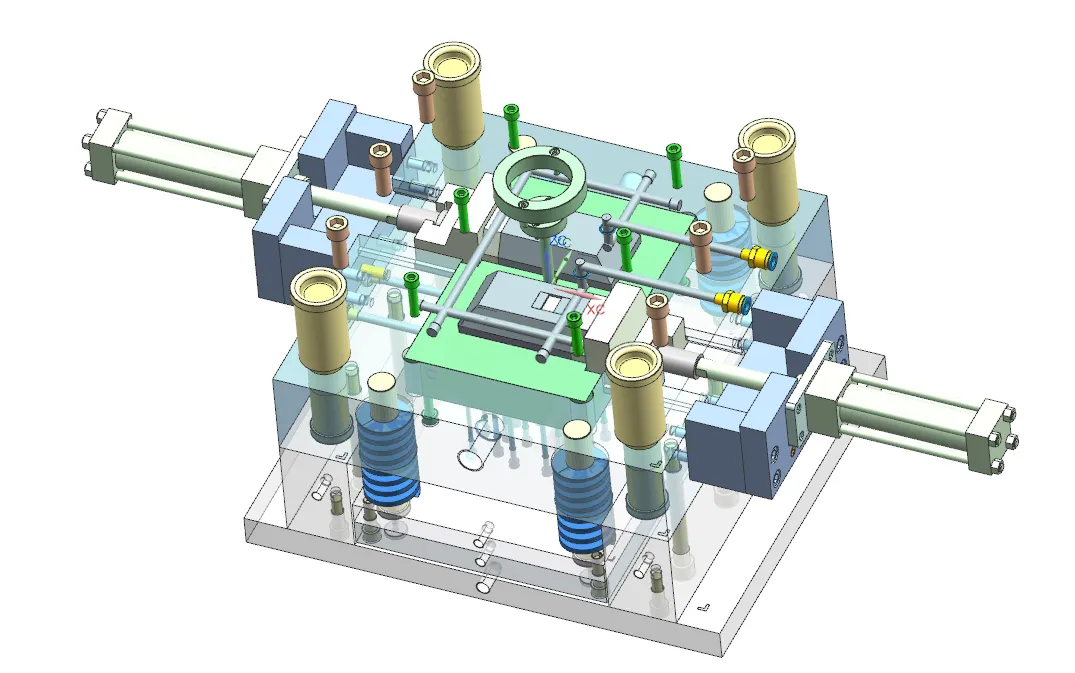

UG三维图一份

摘要

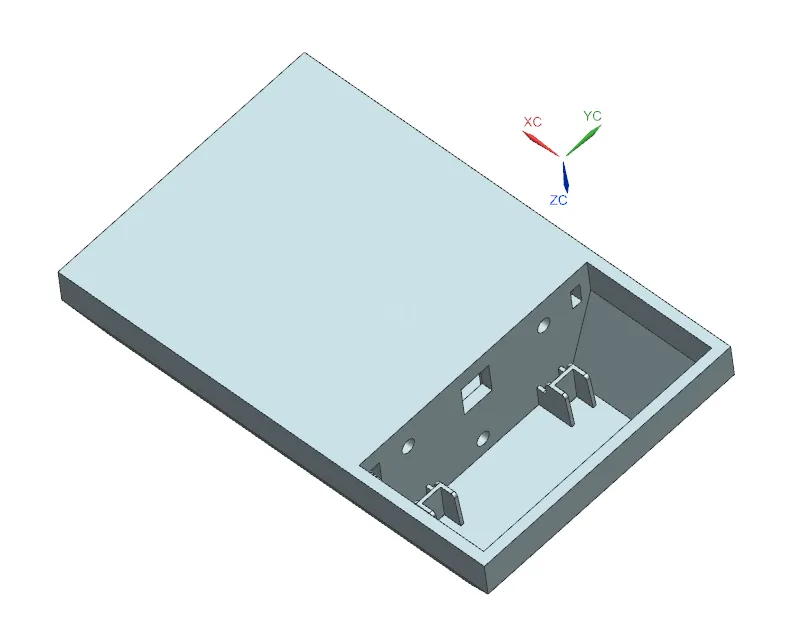

本文完成显示器延伸支座注塑模具设计，塑件采用ABS材质，外形130.65mm×80.40mm×35.18mm，平均壁厚2.57mm，精度MT4，采用**一模两腔**对称布局，分型面设于塑件最大底面，选用侧浇口进料，搭配Z型冷料穴，依靠分型面实现排气。 采用镶嵌式型腔、型芯，完成成型尺寸计算与强度校核；设计环绕式水冷冷却系统；采用推杆加扁推杆推出、弹簧复位杆复位机构，配置导柱导套导向；针对侧向方孔采用油缸抽芯滑块机构。选用XSZY500/350注塑机与CI4545标准模架，对注射量、锁模力、注射压力、安装及移模行程逐项校核。借助MoldFlow开展模流仿真，填充、压力、熔接线、气穴、冷却温差及翘曲结果合格，塑件最大变形0.7489mm，重要装配区域变形小，模具方案可行，可实现该支座批量注塑生产。
