作品包括：

Word设计说明书1份

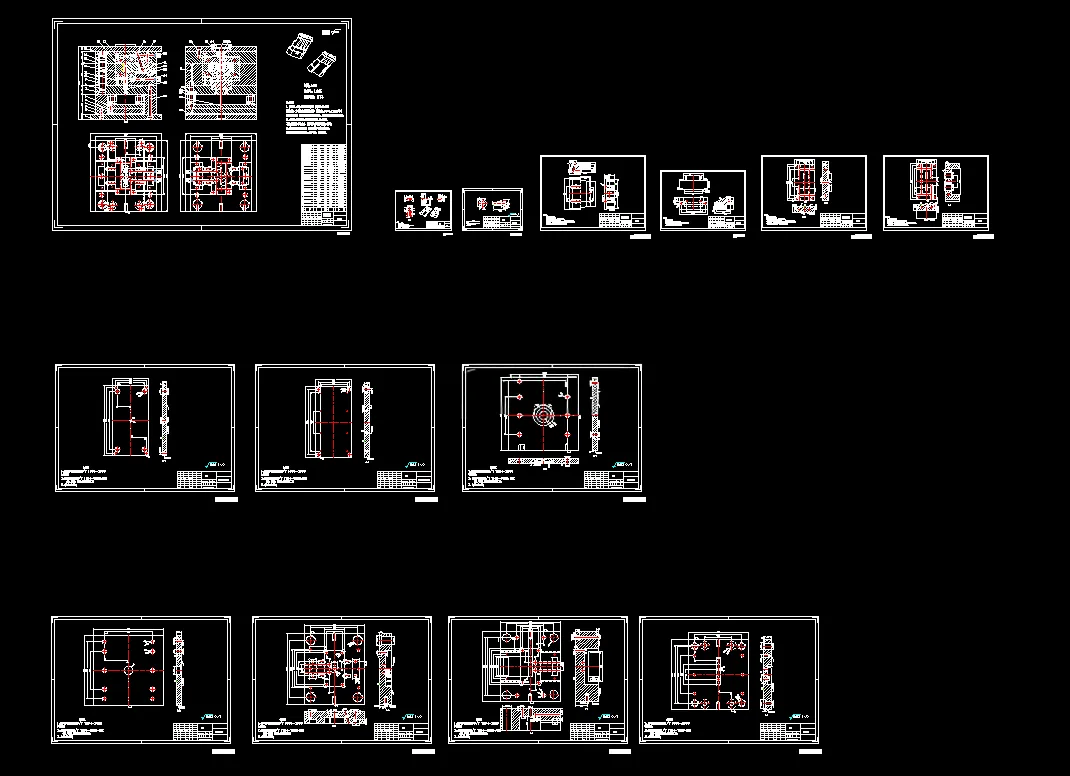

CAD版本图纸，共7张

UG三维图一份

摘要

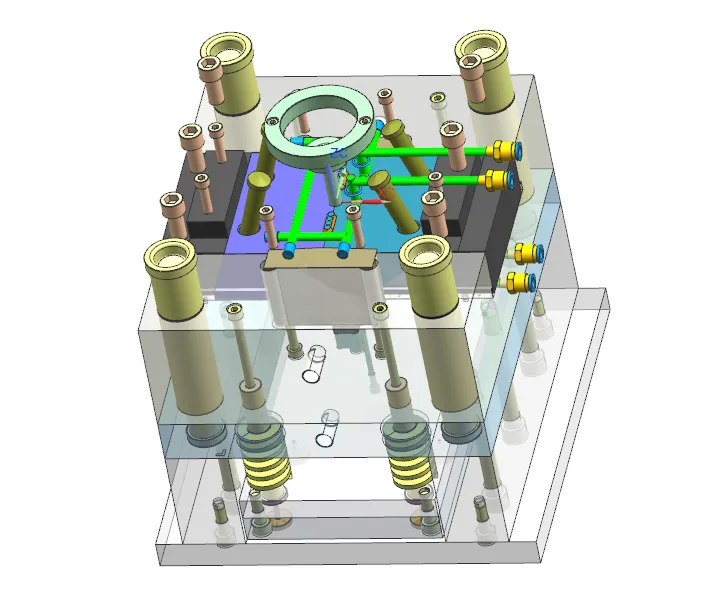

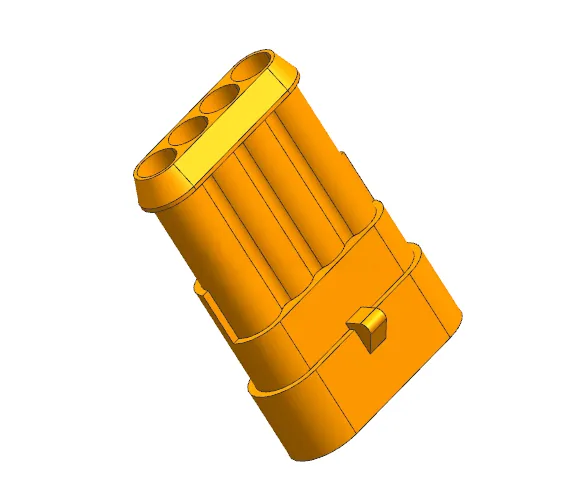

本文完成汽车低压护套注塑模具设计，塑件选用ABS材料，外形尺寸14.59mm×29mm×42mm，平均壁厚1.07mm，重点尺寸执行MT4精度，其余MT5，单件质量3.71g。模具采用**一模两腔**对称布局，分型面选取塑件最大轮廓底面；浇注系统设计锥形主流道、圆形分流道与侧浇口，配置Z型拉料杆与冷料穴，依靠分型面及推杆间隙实现排气。 成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算；塑件带有侧向倒扣，设计斜导柱滑块抽芯机构。冷却系统采用矩形环绕式水冷回路；脱模机构选用多根推杆均衡顶出，完成脱模力校核。选用国标CI型标准两板模架，配套HTF110X1A卧式注塑机，依次校核注射容量、注射压力、锁模力、模具安装厚度、拉杆间距与开模行程，各项参数均满足生产要求。 设计借助UG完成三维建模，输出CAD二维工程图纸，大量采用标准件，便于模具装配与维修。整套模具结构合理，能够实现该护套塑件批量注塑生产，巩固注塑模具理论，提升模具计算与软件绘图实操能力。
