作品包括：

Word设计说明书1份

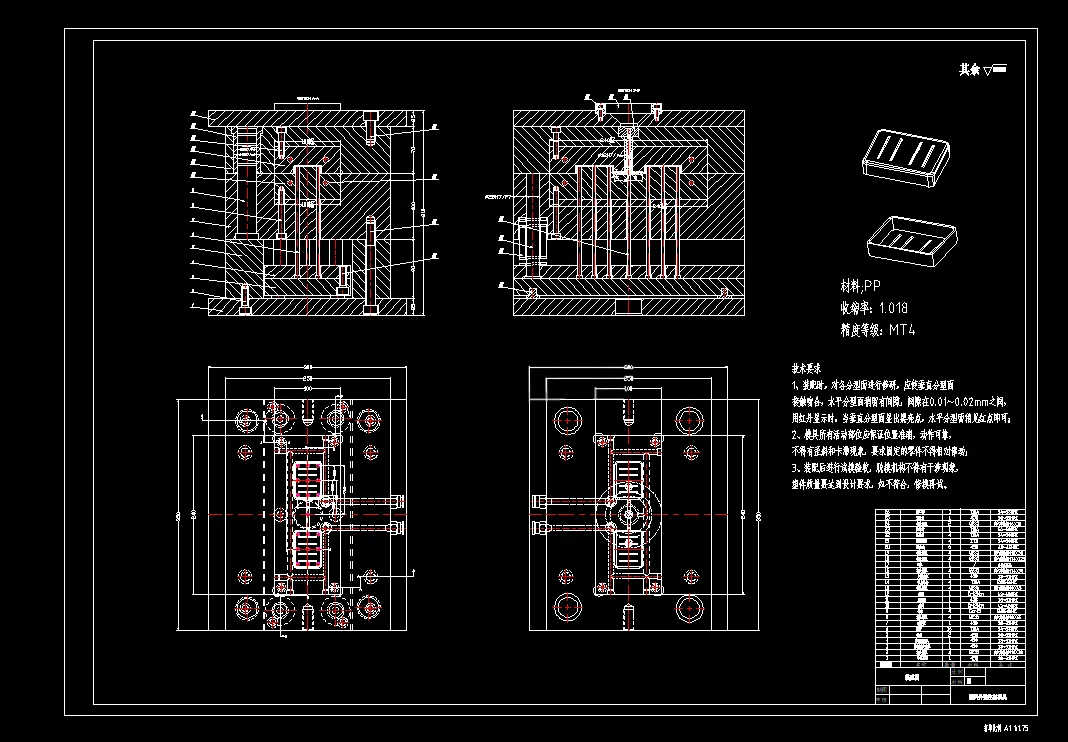

CAD版本图纸，共4张

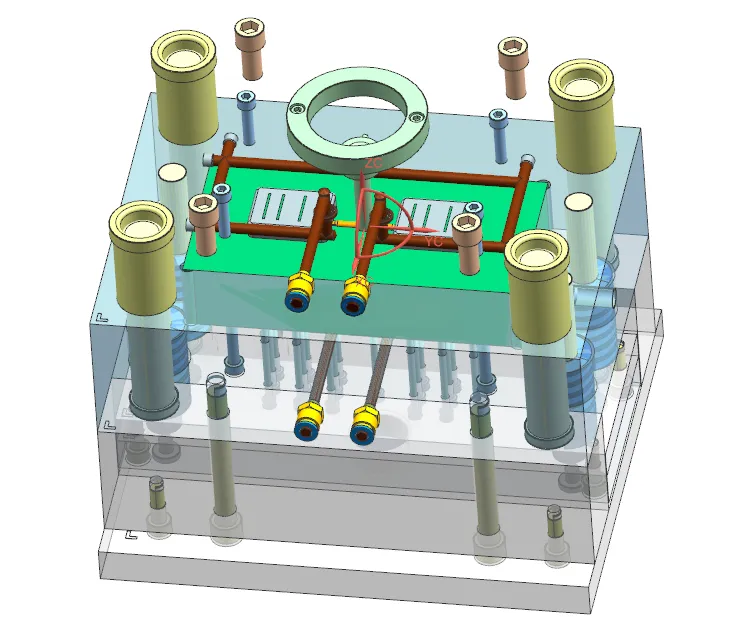

UG三维图一份

摘要

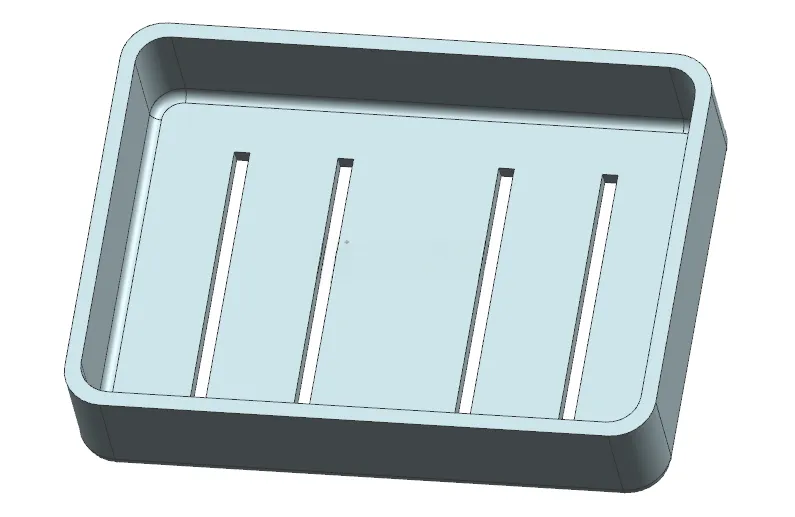

本文完成加热器保湿盒盖子注塑模具设计，塑件采用PP材料，外形尺寸57mm×42mm×12mm，壁厚1.5mm，精度MT4级，转角设置圆角，脱模斜度取0.51°。模具选用**一模两腔两板模**，分型面设置在塑件最大轮廓底面；浇注系统设计锥形主流道、圆形分流道，采用侧浇口进料，配置Z型拉料杆与冷料穴，依靠分型面与推杆间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算；冷却系统采用环形水冷回路，水道直径8mm；脱模机构采用多根推杆均匀顶出，搭配导柱导套完成模具导向定位。选用CI2535标准模架，配套HTF80XA卧式注塑机，完成注射量、锁模力、模具安装尺寸、移模行程校核，各项参数均满足生产条件。 设计借助CAD完成二维图纸绘制，选用标准件，简化模具装配与维修。整套模具结构简单可靠，可实现该塑件批量注塑生产，本次设计熟悉完整模具设计流程，提升模具计算与绘图实操能力。
