作品包括：

Word设计说明书1份

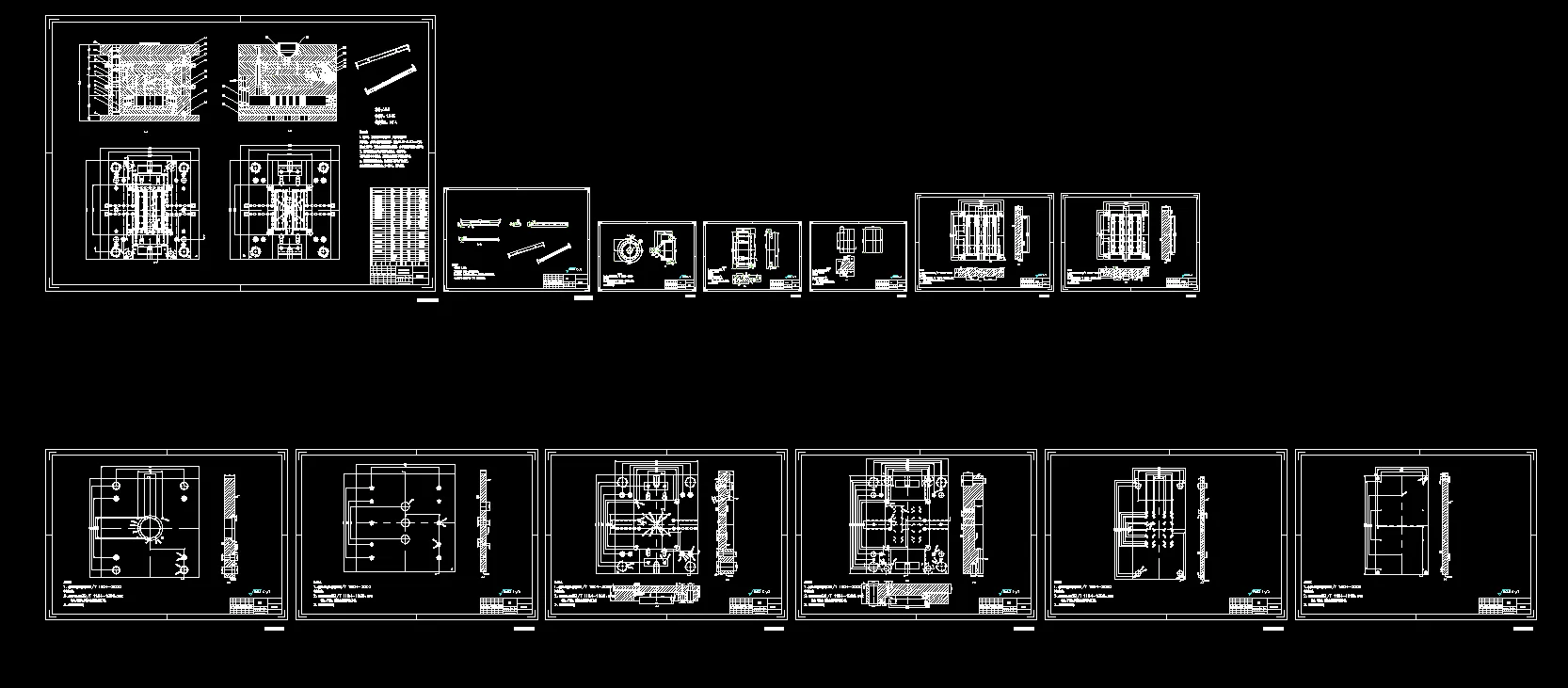

CAD版本图纸，共13张

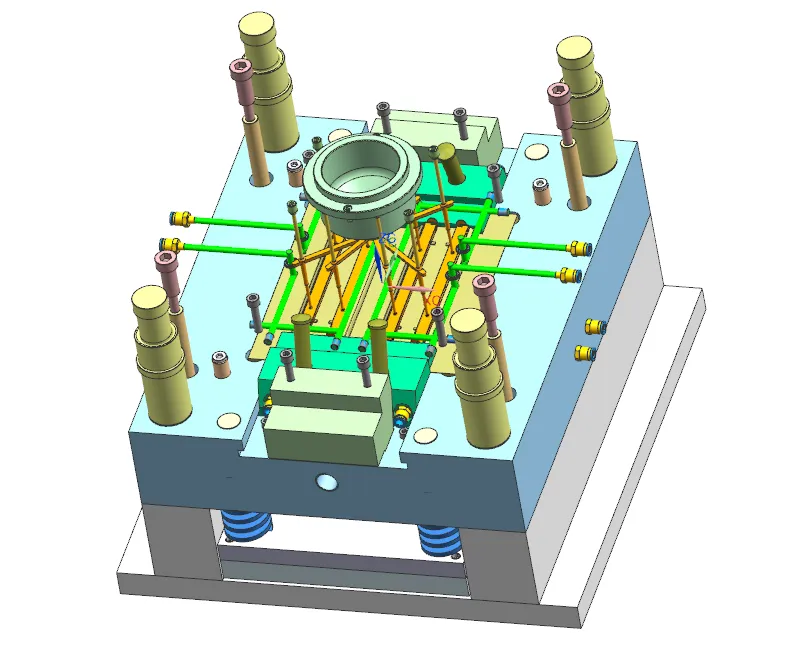

UG三维图一份

摘要

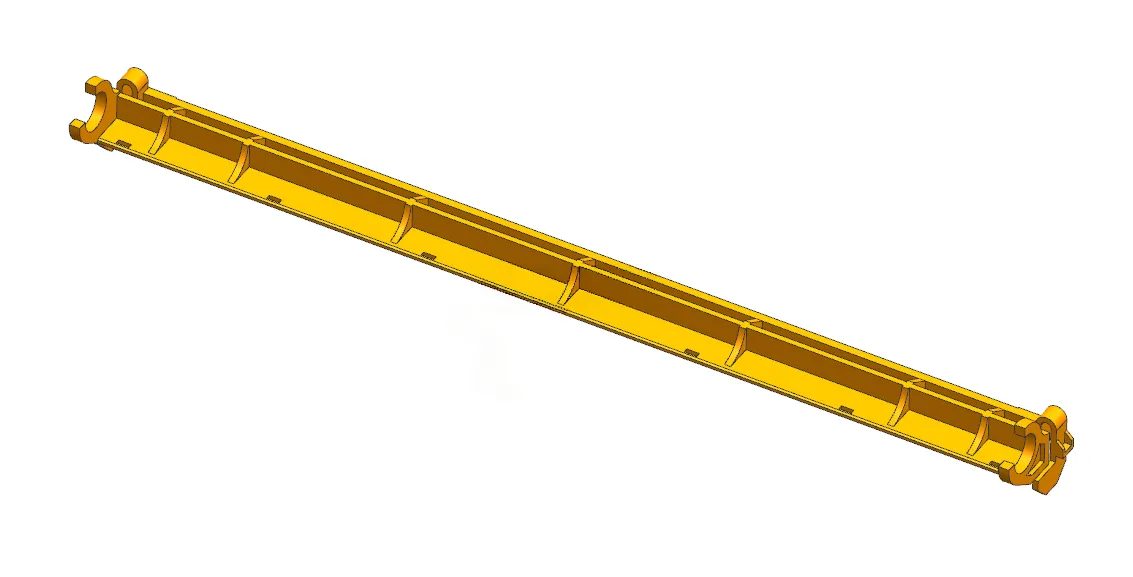

本文完成转印辊支撑架注塑模具设计，塑件采用ABS材料，外形尺寸25.8mm×228.40mm×24.78mm，平均壁厚1.14mm，精度MT4级，单件质量12.34g。模具采用**一模四腔对称布局**，分型面选在塑件最大底面，浇注系统配置锥形主流道、圆形分流道，采用顶面点浇口，设置圆锥式冷料穴，依靠分型面实现排气。 成型零件选用镶嵌式型腔与型芯，完成成型尺寸计算与成型零件强度校核；冷却系统采用环绕式水冷回路，水道直径8mm；脱模机构布置14根Φ4mm推杆均匀顶出，弹簧复位杆实现复位；塑件带有侧向倒扣，设计斜导柱滑块抽芯机构，完成抽芯距、抽芯力、斜导柱直径与长度计算，斜导柱倾斜角取18°。选用FCI5060点浇口标准模架，配套XSZY1000/450卧式注塑机，依次校核注射量、锁模力、注射压力、模具安装尺寸、开模行程，全部满足生产条件。 设计使用UG完成塑件与模具三维建模，输出二维工程图纸，选用标准件，简化模具装配。本次设计巩固注塑模具专业理论，锻炼三维软件操作与模具结构计算能力。
