作品包括：

Word设计说明书1份

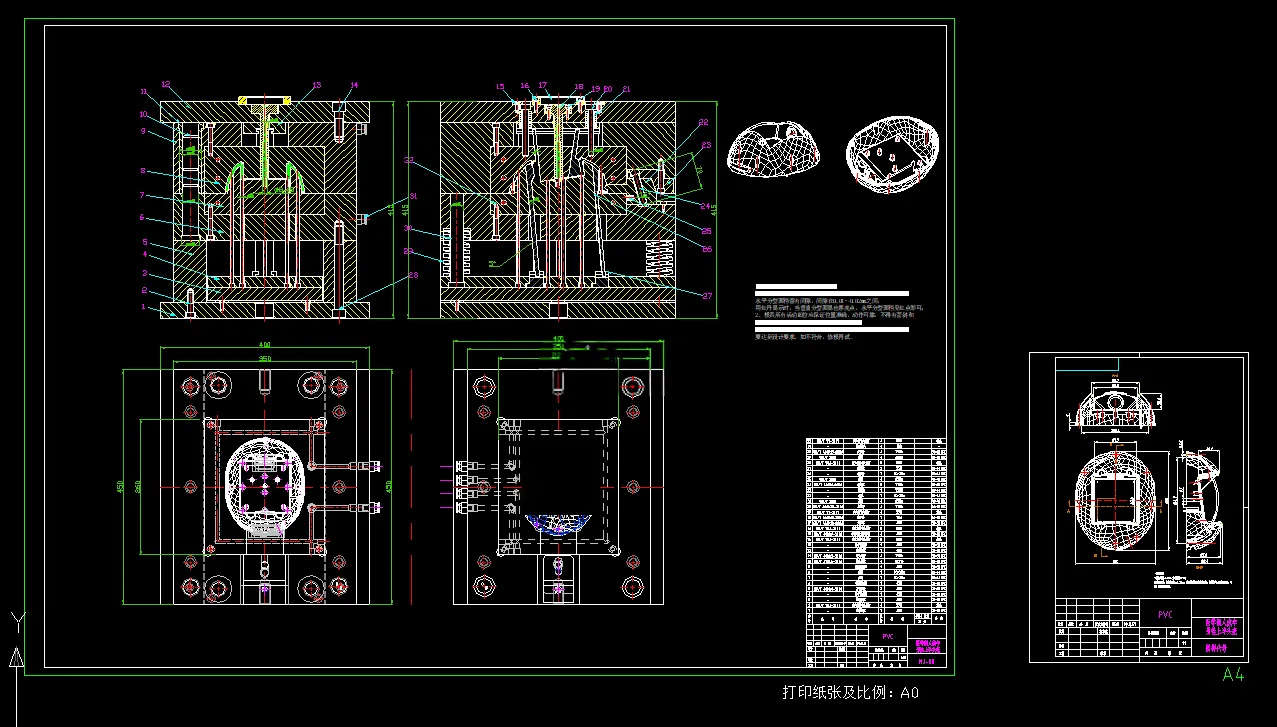

CAD版本图纸，共15张

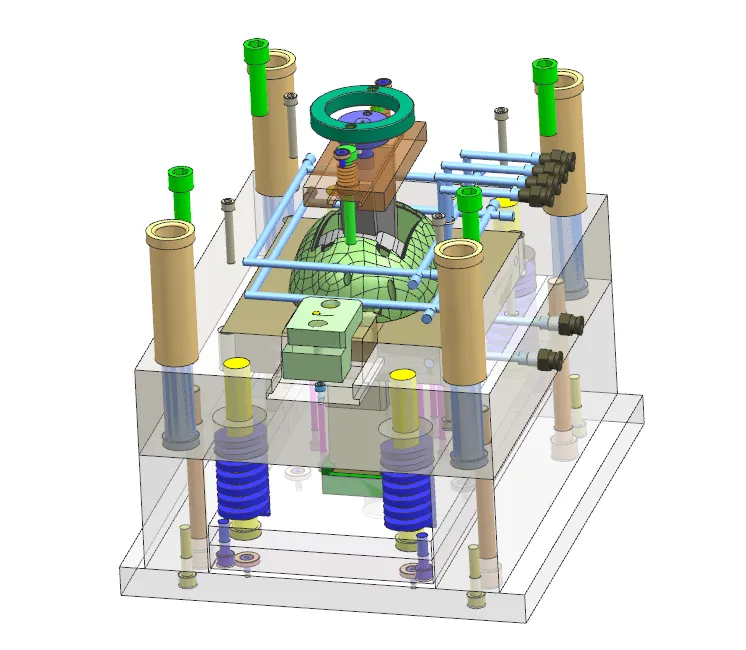

UG三维图一份

摘要

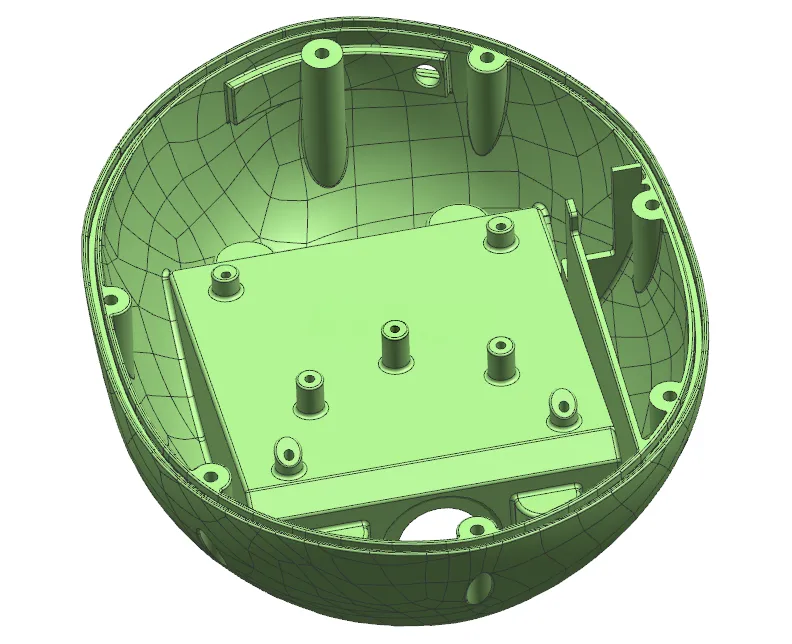

本文完成医学假人成年男性上半头壳注塑模具及模流分析，塑件选用PVC材料，平均壁厚3.57mm，精度重点尺寸按MT3、其余MT5执行，单件质量337.37g。模具采用**一模一腔**布局，分型面设在塑件最大下底边缘，浇注系统采用直浇口，不设置分流道，依靠分型面、推杆间隙实现自然排气。 成型零件采用镶嵌式型腔与型芯，完成成型尺寸计算；冷却系统采用环绕式水冷，水道直径8mm；脱模机构采用12根Φ6mm推杆均匀顶出并完成强度校核；针对塑件内外倒扣，分别设计斜导柱滑块外抽芯与斜销内抽芯机构，完成抽芯距、抽芯力、斜导柱参数计算。选用CI3045标准两板模架，配套XSZY500/200注塑机，完成注射量、注射压力、开模行程、安装尺寸校核。 借助Moldflow开展冷却填充保压翘曲仿真，结果显示填充时间5.877s，最大注射压力65.96MPa，熔接线分布于非关键边缘区域，冷却水温差、体积收缩、整体变形均在允许范围，验证模具方案可行。设计使用UG完成三维建模，选用标准件，兼顾塑件外观质量与批量生产需求。
