作品包括：

Word设计说明书1份

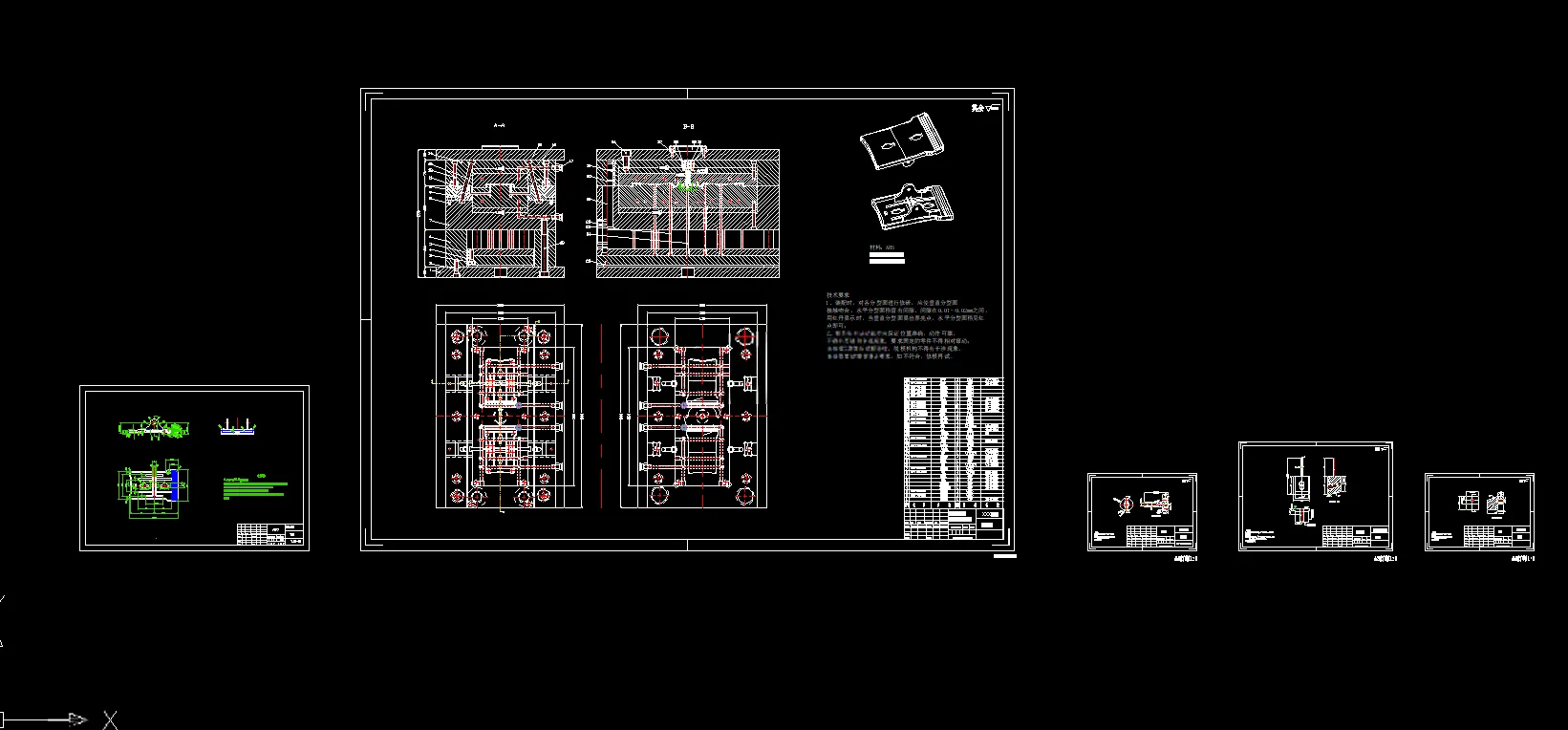

CAD版本图纸，共13张

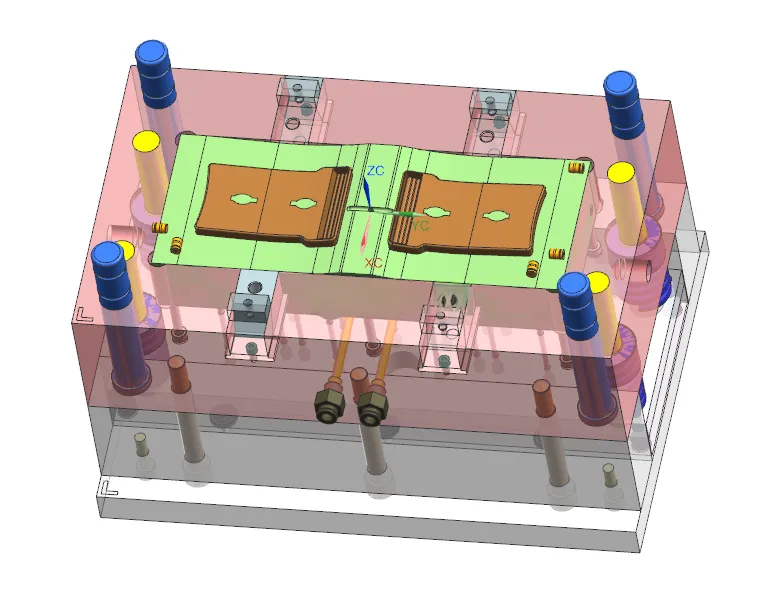

UG三维图一份

摘要

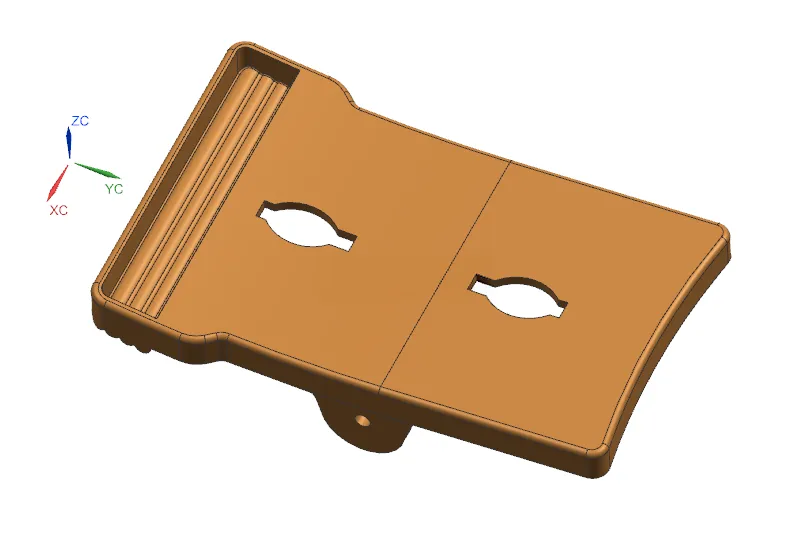

本文为多用台夹扇下夹盖ABS塑件注射模具设计，塑件外形约87×132.40×41.66mm，壁厚2.36~4.03mm，精度取MT4级，采用一模两腔对称布局。利用UG、CAD完成三维建模与装配图、零件图绘制。 设计合理选定分型面，采用侧浇口浇注系统、整体镶嵌式型腔型芯，按ABS收缩率0.5%完成成型零件尺寸与型腔壁厚、底板厚度计算校核。针对侧面扣位设计斜导柱滑块抽芯机构，设置14根推杆脱模，采用矩形环绕式冷却水道并利用分型面间隙排气。选用CI-3050-A70-B120-C100标准两板模架，匹配XS-ZY-250/160注塑机，完成注射量、锁模力、安装高度与开模行程校核。经Moldflow流动模拟仿真，注射时间2.515s，变形量符合要求，模具结构合理，可满足批量生产。
