作品包括：

Word设计说明书1份

开题报告一份

CAD版本图纸，共12张

UG三维图一份

摘要

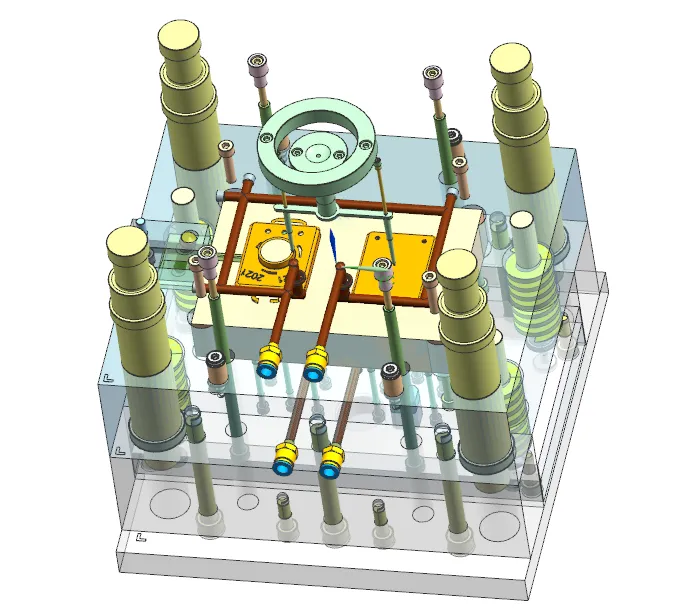

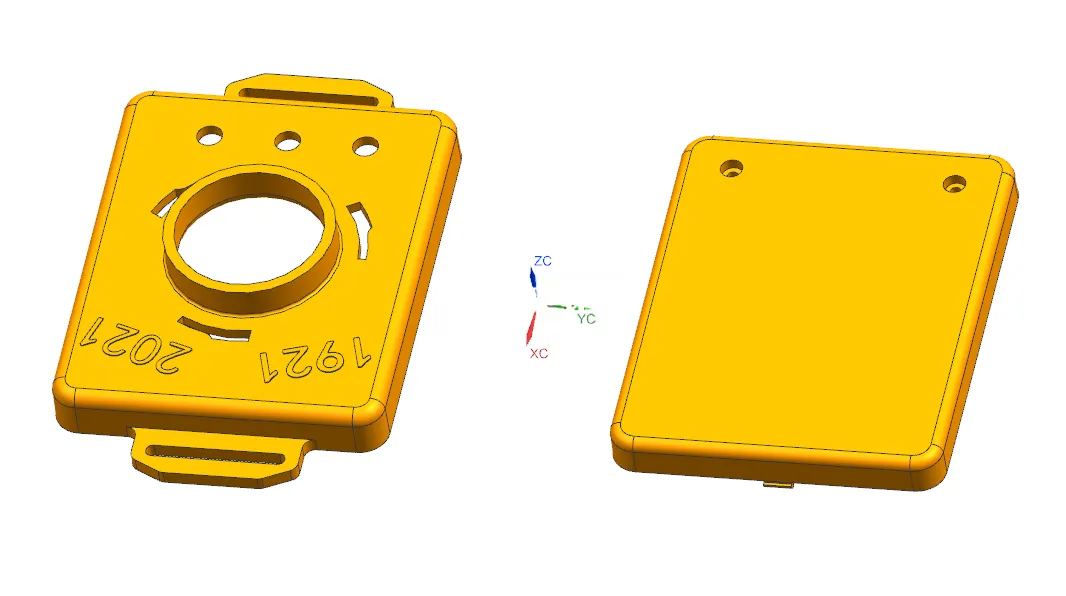

本文完成灯罩上下盖注塑模具设计，塑件选用ABS材料，上盖最大外形95mm×59.89mm×17mm，平均壁厚1.62mm；下盖最大外形74.9mm×59.9mm×10.5mm，平均壁厚1.80mm，总质量24.68g，尺寸精度MT4，非关键部位执行MT5级。塑件存在内侧倒扣，采用斜推杆完成内抽芯机构设计，确定斜推杆倾斜角度为5°，完成抽芯行程核算。 模具采用一模两腔布局，分型面选取塑件最大轮廓面；浇注系统选用点浇口，设计主流道、圆形分流道与圆锥形冷料穴，依靠分型面间隙实现自然排气。成型零件采用镶嵌式型腔、型芯结构，完成成型尺寸与模板壁厚强度校核；冷却系统采用直径8mm环绕式循环水道；推出机构采用多根推杆顶出，搭配复位杆弹簧实现复位。 选用FCI型细水口标准模架与XSZY250/160注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核，各项参数满足成型条件。整套模具机构动作可靠，可实现灯罩上下盖批量注塑，对同类带内倒扣壳体塑件模具设计具有参考意义。
