作品包括：

Word设计说明书1份

开题报告一份

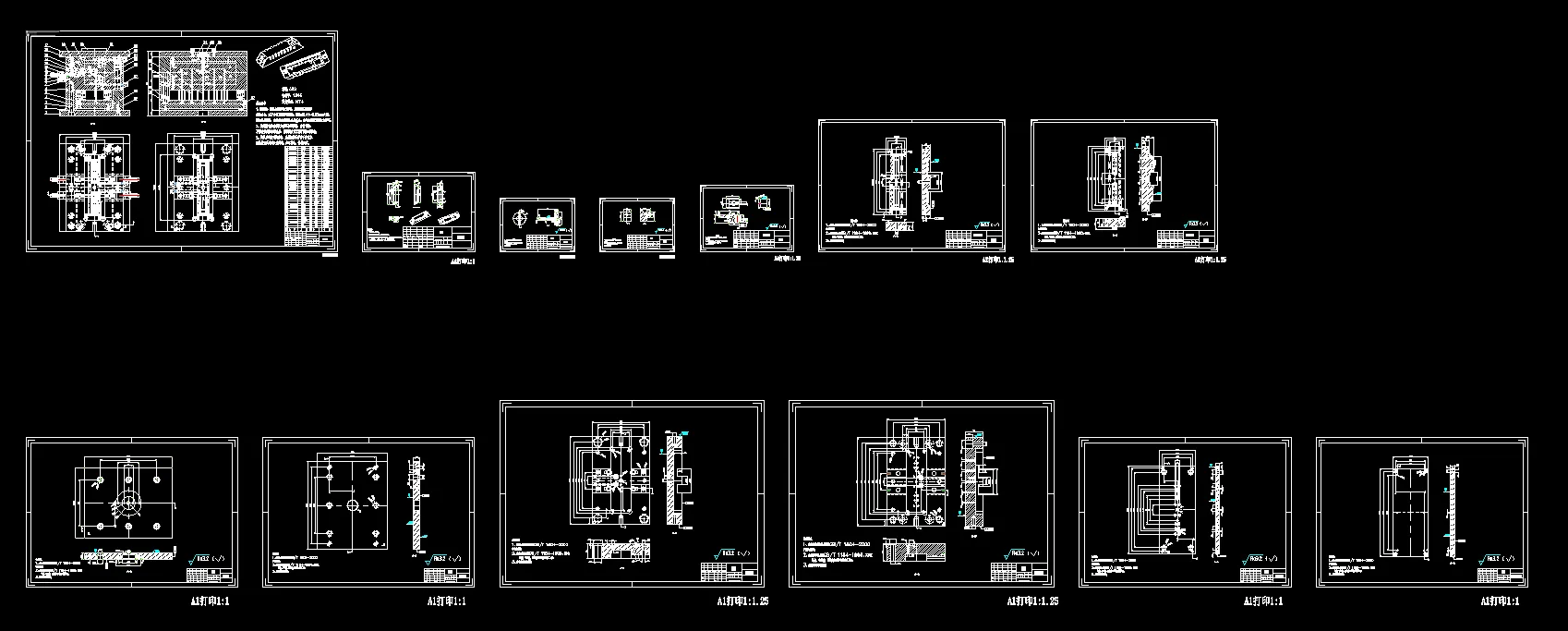

CAD版本图纸，共13张

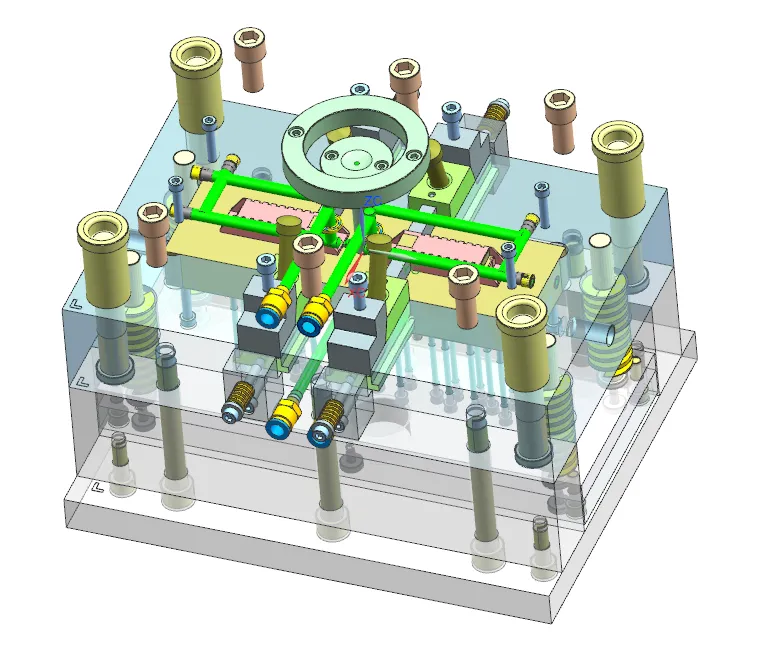

UG三维图一份

摘要

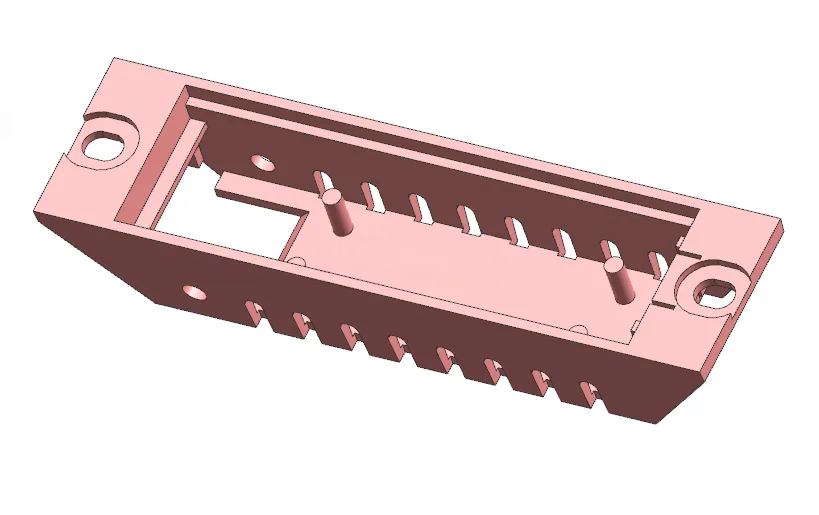

本文完成电器后盖注塑模具设计，塑件选用ABS材料，外形尺寸22.36mm×85mm×15.5mm，平均壁厚1.19mm，塑件体积5.81cm，质量6.10g，尺寸精度按MT4，非关键部位执行MT5级。塑件存在侧向倒扣，采用斜导柱滑块机构完成侧向抽芯，并完成抽芯力、抽芯距以及斜导柱直径计算校核。 模具采用一模两腔对称布局，分型面选取塑件最大轮廓面；浇注系统采用侧浇口，设计主流道、梯形分流道与Z型冷料穴，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔、型芯结构，选用718H模具钢，完成型腔与型芯成型尺寸计算。冷却系统采用直径8mm循环冷却水道；推出机构采用多根推杆顶出，配备复位杆弹簧复位机构，导柱导套实现合模导向。 选用CI型标准模架与XSZY125/90卧式注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核，各项参数满足成型要求。整套模具结构完整，动作可靠，可实现电器后盖批量注塑生产，对同类小型壳体塑件模具设计具有参考价值
