作品包括：

Word设计说明书1份

开题报告一份

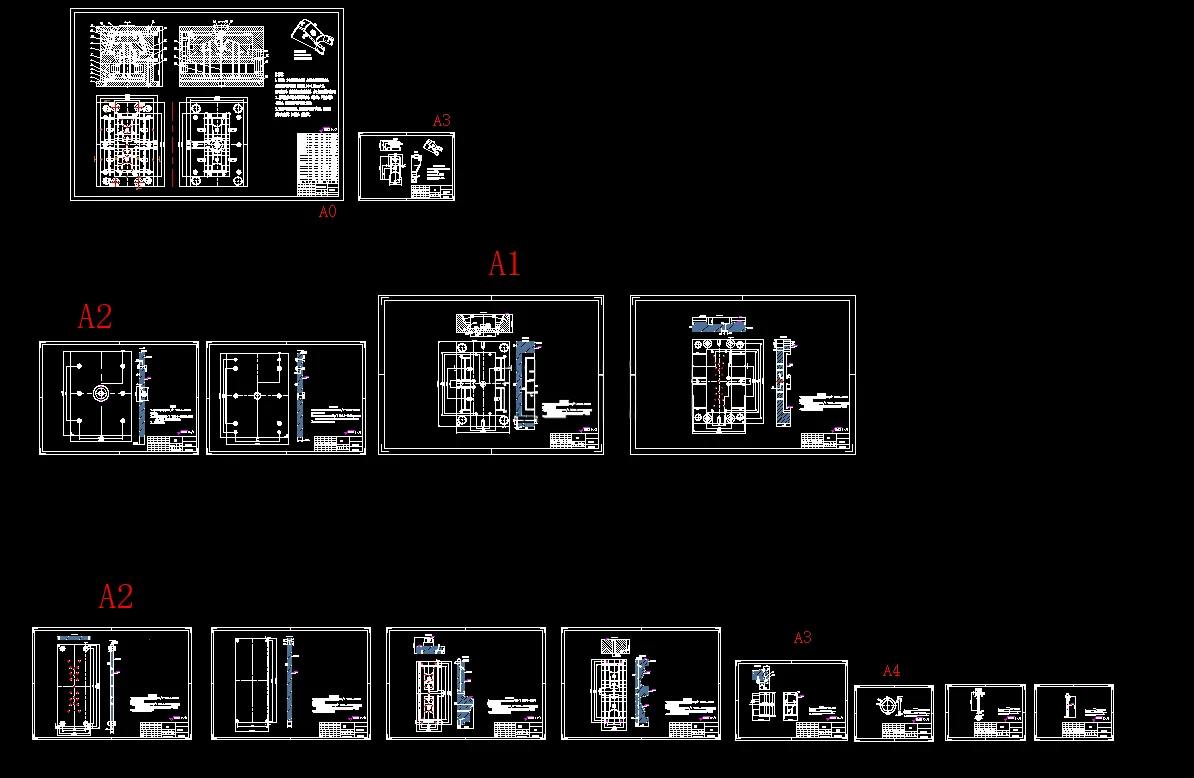

CAD版本图纸，共14张

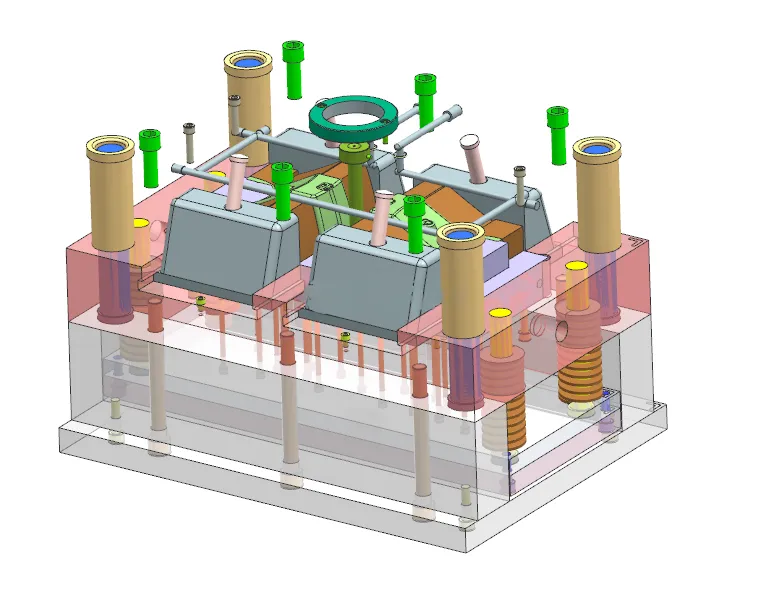

UG三维图一份

摘要

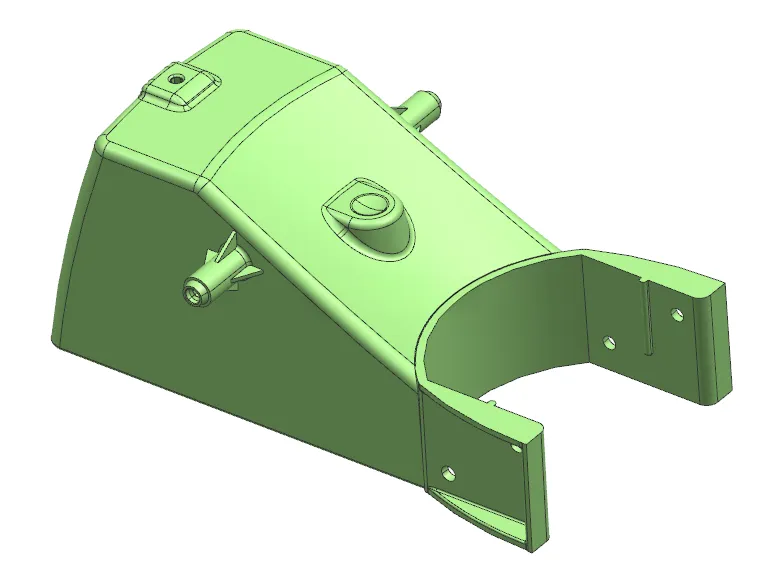

本文完成汽车组合灯支撑架注塑模具设计，塑件材料选用ABS，外形尺寸94mm×151.42mm×64.3mm，平均壁厚2.03mm，塑件体积59.90cm，质量62.89g，精度等级取MT4。采用UG完成塑件三维建模，确定一模两腔型腔布局，分型面设置在塑件最大轮廓处。 浇注系统选用侧浇口，完成主流道、分流道、冷料井与Z型拉料杆设计；塑件存在侧向倒扣，采用斜导柱滑块抽芯机构，完成抽芯距、抽芯力核算。脱模采用多根圆形推杆推出，搭配导柱导套导向定位，利用分型面间隙实现排气；冷却系统采用直径8mm循环水路，计算冷却水流量，保证塑件均匀冷却。 选用CI型标准模架，对型腔、型芯成型尺寸开展计算，初选XSZY500/350注塑机，依次校核锁模力、模具安装尺寸、闭合高度，各项参数均满足成型条件。整套模具结构完整，可实现该汽车塑件批量注塑生产，为同类汽车支架类模具提供设计参考。
