作品包括：

Word设计说明书1份

开题报告一份

CAD版本图纸，共10张

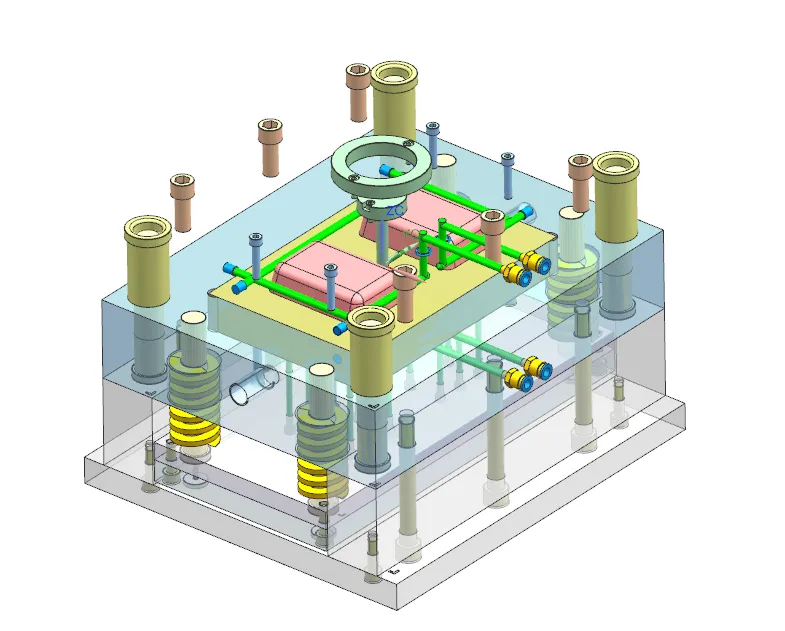

UG三维图一份

摘要

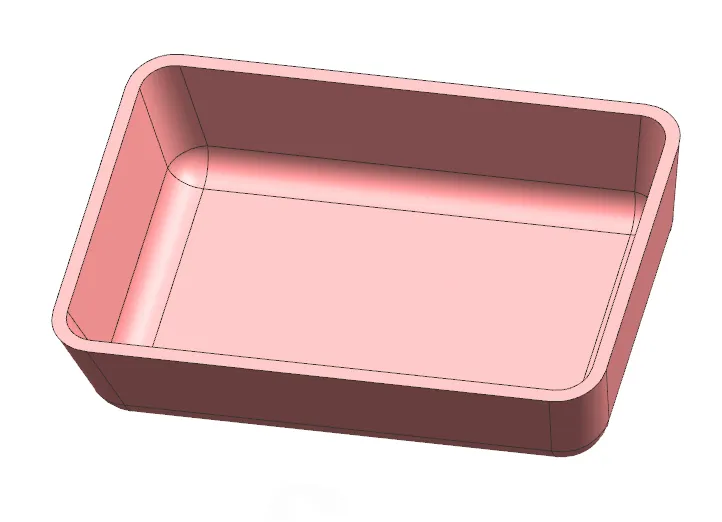

本设计针对ABS材质圆角盒盖开展两板式注塑模具设计，塑件外形尺寸120mm×80mm×30mm，平均壁厚2.86mm，结构简单无复杂孔与加强筋。经工艺分析，塑件设置0.51°脱模斜度，ABS收缩率取0.5%，采用一模两腔布局，选用侧浇口进料。 设计完成浇注系统、冷却系统、成型零部件、脱模与导向复位机构。浇注系统包含主流道、圆形截面分流道、侧浇口与冷料穴，利用分型面实现排气；冷却选用直径8mm环绕式水冷管路，保障冷却均匀。成型零件按IT7IT8级精度计算型腔、型芯尺寸；采用圆形推杆推出塑件，导柱导套完成合模定位，弹簧实现推杆复位。 选用海天xszy500/350注塑机，完成注射量、锁模力、开模行程、安装尺寸等校核，选用CI3545标准C型模架。各项校核均满足生产要求，模具结构简单可靠，可实现盒盖大批量注塑生产。
