作品包括：

Word设计说明书1份

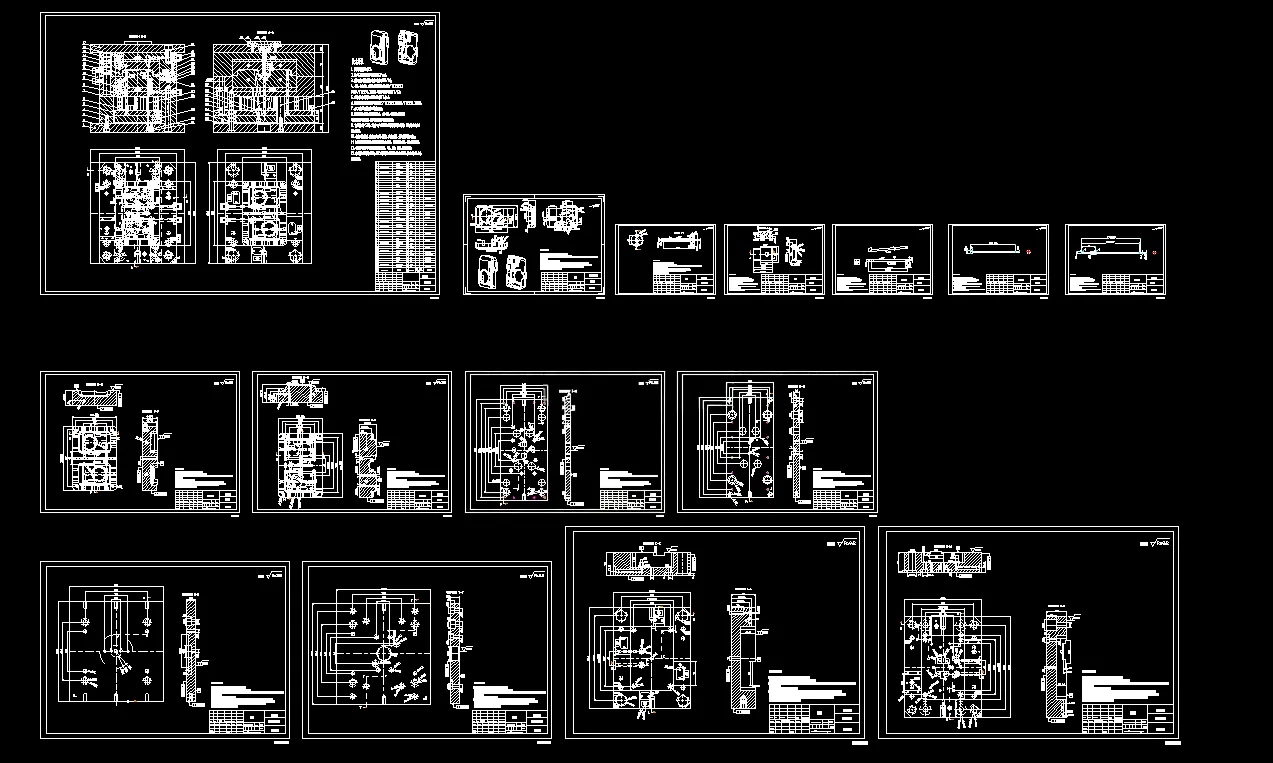

CAD版本图纸，共15张

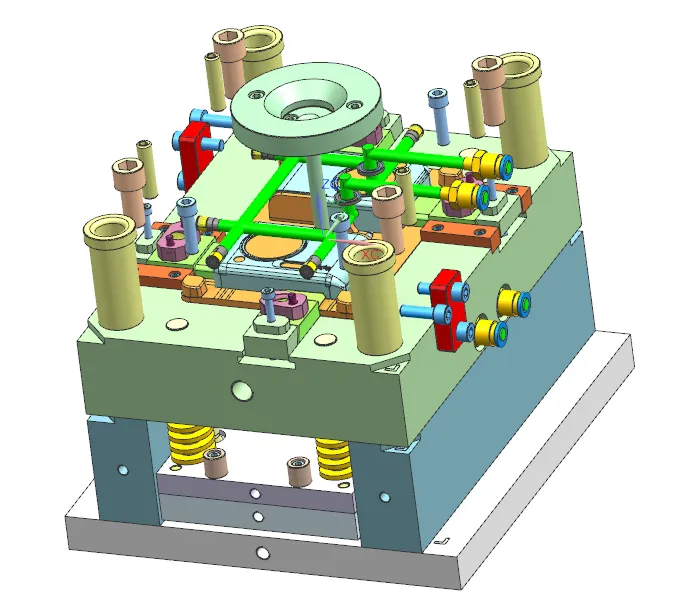

UG三维图一份

摘要

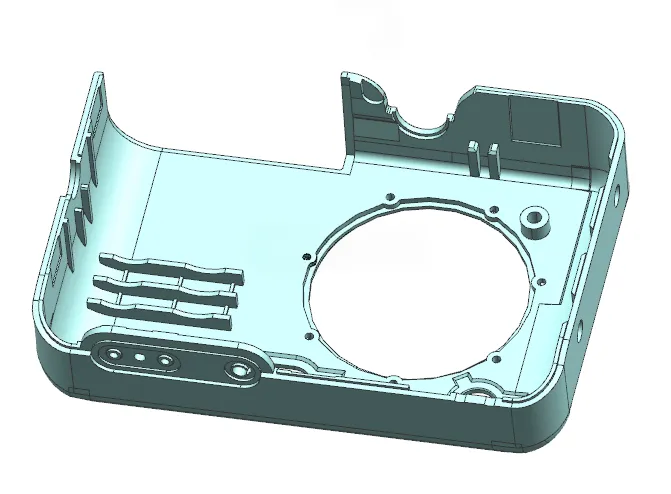

本次完成照相机外壳注塑模具设计，塑件外形尺寸93.6mm×65.35mm×22.61mm，选用ABS材料，密度1.05g/cm，收缩率0.005，单件质量15.42g，精度MT4/MT5级，塑件平均壁厚1.40mm，设置0.51°脱模斜度。 模具采用**一模两腔对称布局**，分型面设于塑件最大底面轮廓处；浇注系统选用侧浇口，搭配锥形主流道、圆形分流道、Z型冷料穴，依靠分型面实现排气，并完成浇口、流道剪切速率校核。成型零件采用镶拼式型腔、型芯，完成成型工作尺寸计算与强度校核；针对塑件侧向孔位，设计**斜导柱+斜销组合侧向抽芯机构**；推出机构采用推杆加推管顶出，弹簧复位杆复位，配置导柱导套导向定位；采用环绕式水冷回路，水道直径8mm，均衡模具温度。 选用XSZY125/90注塑机与CI型标准模架，依次校核注射量、锁模力、注射压力、模具安装尺寸、移模行程，各项参数均满足生产要求。整套模具结构完整，可实现照相机外壳塑件的稳定批量注塑生产。
