作品包括：

Word设计说明书1份

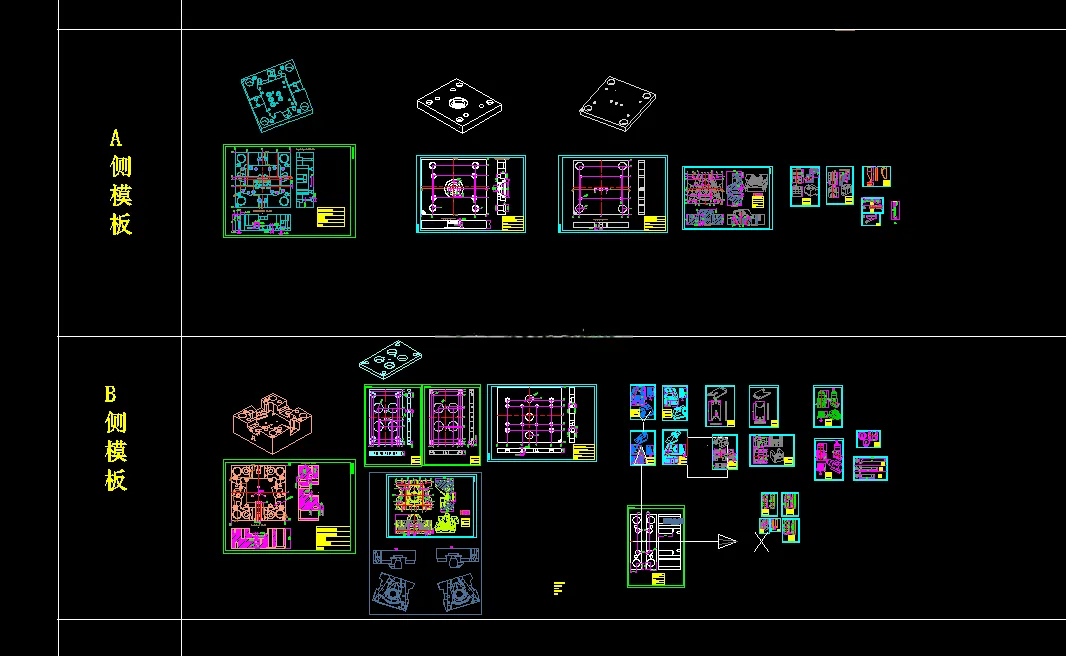

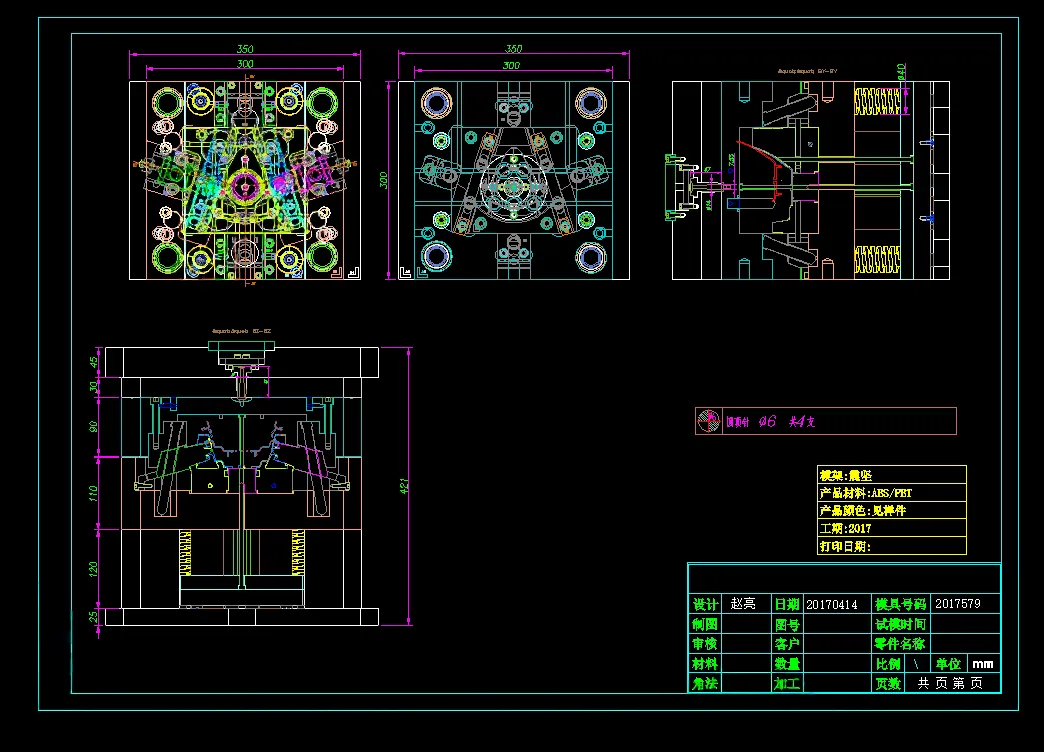

CAD版本图纸，共20张

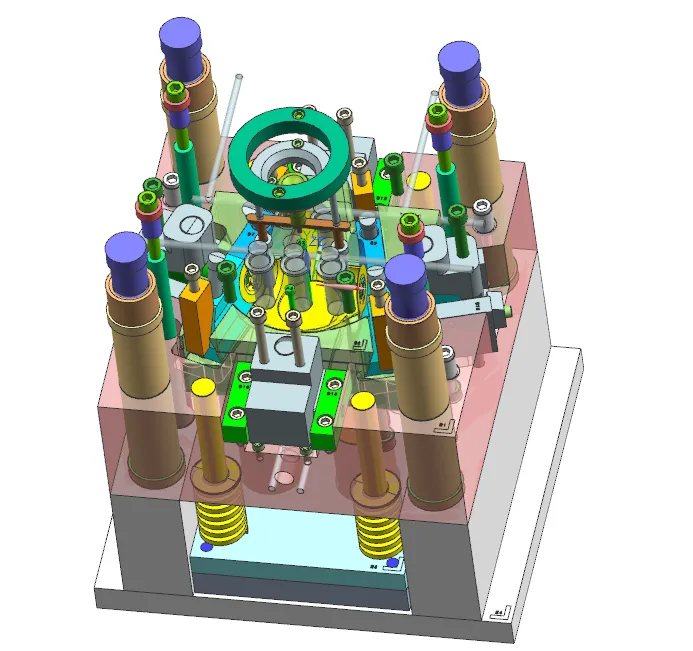

UG三维图一份

摘要

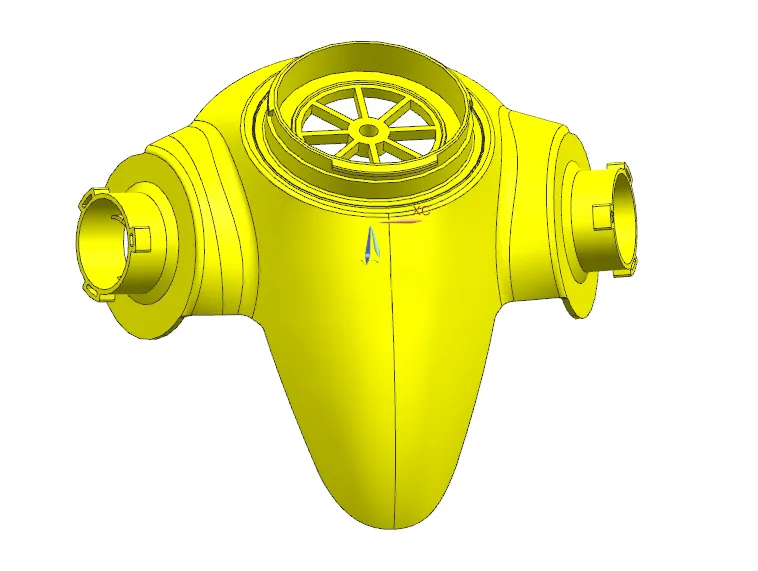

本课题针对ABS材质防毒面具呼吸阀壳体开展注塑模具三维设计，塑件外形尺寸122.38mm×93.66mm×68.74mm，平均壁厚1.29mm，收缩率0.005，采用MT4MT5精度等级，模具选用**一模一腔**布局，分型面设在塑件最大轮廓底面。 浇注系统包含锥形主流道、圆形分流道、点浇口，配置圆锥形冷料穴与拉料杆，依靠分型面、镶件及推杆间隙实现排气；成型零件采用镶嵌式型腔、型芯，按平均收缩率完成成型尺寸计算并做侧壁强度校核。针对塑件侧向倒扣，设计斜导柱滑块侧抽芯机构，计算抽芯行程与抽芯力，斜导柱取20°。 冷却系统采用环绕式水冷回路，水道直径6mm，均衡模具温度；脱模机构布置多根推杆顶出，搭配复位杆与弹簧实现合模复位。选用龙记FCI点浇口标准模架，配套XSZY500/350卧式注塑机，依次校核注射量、锁模力、注射压力、安装尺寸、移模行程，全部满足生产条件。 整套模具借助UG、CAD完成三维建模与二维图纸绘制，各机构匹配可靠，可实现防毒面具呼吸阀壳体稳定批量注塑成型。
