作品包括：

Word设计说明书1份

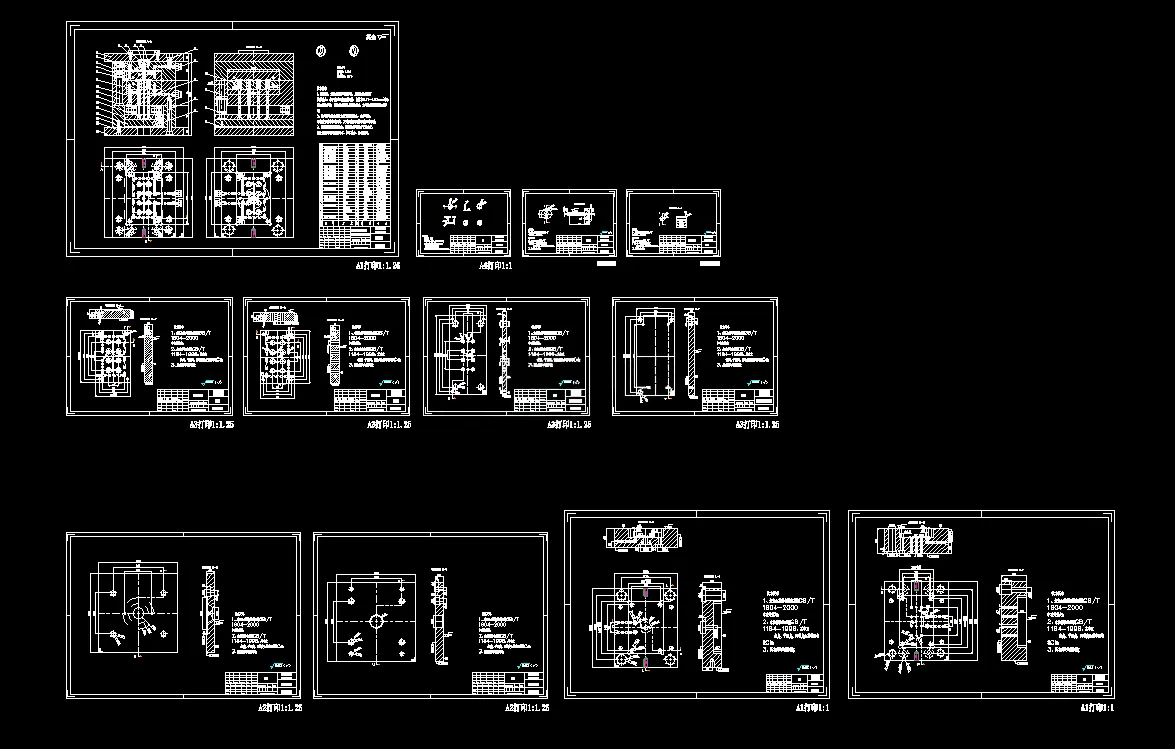

CAD版本图纸，共12张

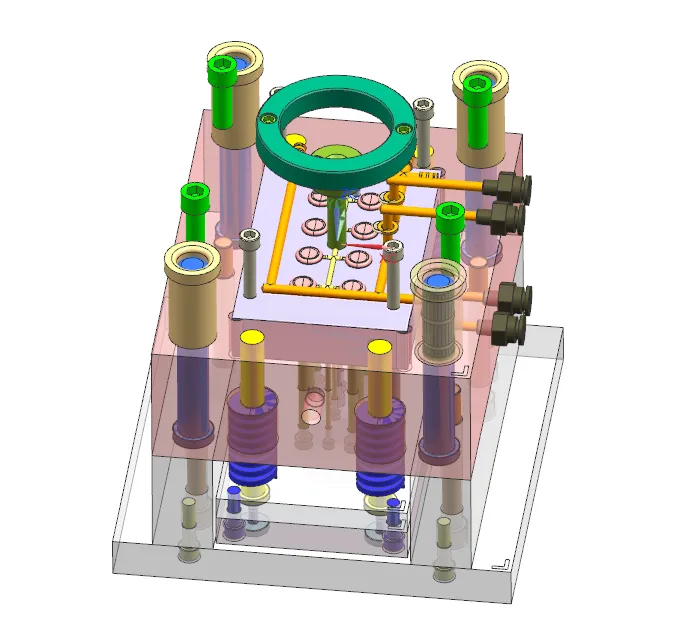

UG三维图一份

摘要

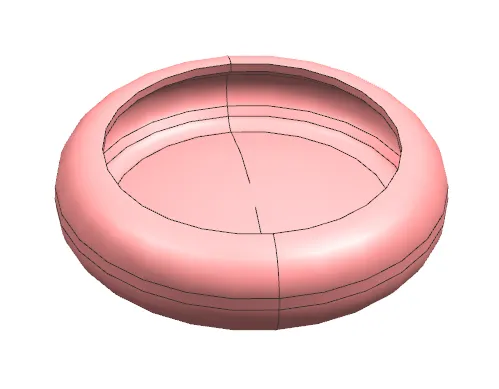

本课题针对PE材质XBOX手柄摇杆套开展注塑模具设计，塑件平均壁厚1.071.60mm，精度MT4MT5级，单件质量0.40g。模具采用**一模八腔对称布局**，分型面选取塑件最大轮廓底面，依靠分型面间隙实现排气。 浇注系统设计锥形主流道、圆形分流道、侧浇口，配置Z型冷料穴与拉料杆，并完成浇口剪切速率校核；成型零件选用镶嵌式型腔、型芯，依据PE收缩率0.02完成成型尺寸计算，同时进行成型零件侧壁强度校核。冷却系统采用直径6mm环绕式水冷回路，均衡模具温度。脱模机构采用多根推杆顶出，搭配复位杆与弹簧实现合模复位，选用导柱导套完成导向定位。 选用CI型标准模架，配套XSZY125/90卧式注塑机，依次对注射量、锁模力、注射压力、模具安装尺寸、移模行程完成校核，全部满足生产条件。整套模具借助UG完成三维建模与二维图纸输出，各机构配合合理，能够实现摇杆套大批量注塑成型。
